Бортовой автомобиль RENAULT TRUCKS K P8X8 MEDIUM 13L E5 з КМУ FASSI F515RA.2 e-dynamic

Чертеж

Описание

Бортовый автомобиль на базе полноприводного шасси RENAULT TRUCKS K P8X8 MEDIUM 13L E5 с крано-манипуляторной установкой FASSI F515RA.2 e-dynamic предназначен для выполнения тяжелых погрузочно-разгрузочных и транспортных работ в строительстве, энергетической отрасли, нефтяной отрасли, нефти. Сочетание полного привода 8×8, высокой грузоподъемности шасси и мощной крано-манипуляторной установки позволяет эффективно работать как на дорогах общего пользования, так и в тяжелых бездорожьях.

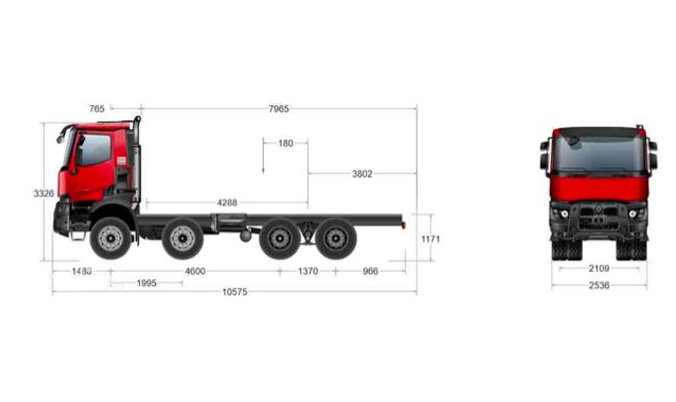

Автомобиль построен на базе шасси RENAULT TRUCKS K P8X8 MEDIUM 13L E5 с колесной формулой 8х8, колесной базой 4600 мм и максимально допустимой полной массой 32 000 кг. Максимальная техническая масса автопоезда составляет 36 000 кг, а полезная погрузка шасси достигает 19 319 кг, что обеспечивает возможность транспортировки крупногабаритных и тяжелых грузов. Габаритные шасси составляют 10575х2536х3326 мм.

Автомобиль оснащен дизельным двигателем Renault DXi13 рабочим объемом 12,8 л, соответствующим экологическому стандарту Евро-5. Силовой агрегат развивает максимальную мощность 353 кВт (480 к.с.) в диапазоне 1400–1900 об/мин и максимальный крутящий момент 2400 Нм при 1050–1400 об/мин, обеспечивая высокую тяговую силу и стабильную работу даже при максимальных нагрузках.

Передача крутящего момента производится автоматизированной коробкой передач Optidriver ATO2612 с автоматическим сцеплением, двенадцатью передачами вперед и тремя передачами заднего хода. Система позволяет выбирать автоматический или ручной режим переключения непосредственно с рулевого колеса, что значительно облегчает управление автомобилем в сложных условиях эксплуатации.

Для выполнения работ с навесным оборудованием автомобиль оснащен валом отбора мощности S81 с максимальным крутящим моментом 1000 Нм, что обеспечивает стабильное питание гидравлических систем крано-манипуляторной установки.

Бортовая платформа имеет внутренние размеры 6200x2500x600 мм и выполнена в виде металлического прямобортного кузова с возможностью трехстороннего открывания бортов. Основание кузова изготовлено из рифленой стали, борта оборудованы надежными замками европейского производства, а легкосъемные боковые стойки позволяют быстро адаптировать платформу под разные типы грузов.

За кабиной установлена ​​современная крано-манипуляторная установка FASSI F515RA.2.24 e-dynamic, которая относится к профессиональной серии тяжелых гидравлических кранов. Манипулятор оборудован четырьмя гидравлическими секциями стрелы и обеспечивает максимальный вылет 11,9 м при максимальном грузовом моменте 45,67 т.

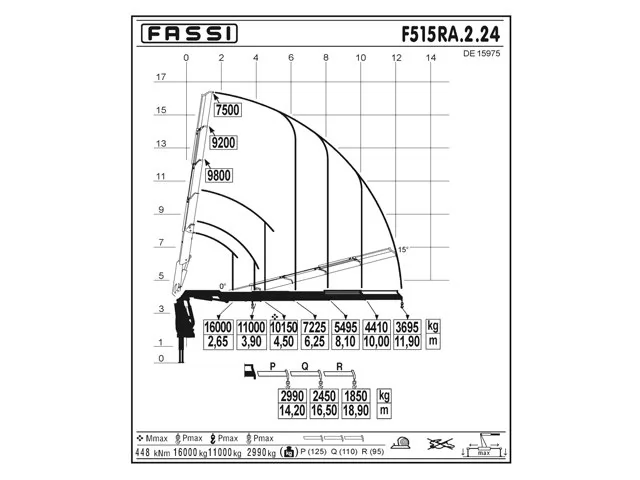

Максимальная грузоподъемность КМУ составляет 16 000 кг на минимальном вылете 2,65 м. На вылете 3,9 м кран поднимает 11 000 кг, на 6,25 м — 7226 кг, на 10 м — 4410 кг, а на максимальном вылете. 3695 кг. Угол поворота стрелы составляет 360°, что обеспечивает максимальную рабочую зону без необходимости перемещения автомобиля.

Манипулятор оснащен четырьмя гидравлическими аутригерами с максимальным размахом 7790 мм, что гарантирует высокую устойчивость при выполнении грузоподъемных операций. Управление осуществляется как с земли с обеих сторон автомобиля, так и с помощью беспроводного пульта дистанционного, что повышает безопасность и комфорт работы оператора.

Шасси оборудовано мощной барабанной тормозной системой с электронным комплексом EBS, включающим ABS, систему помощи при экстренном торможении AFU, систему помощи трогания на подъеме Hill Start Aid, аварийные стоп-сигналы EBL и электронный стояночный тормоз EPB. Дополнительно используется моторный тормоз OPTIBRAKE+ мощностью 414 кВт, что значительно повышает эффективность замедления автомобиля при движении на спусках.

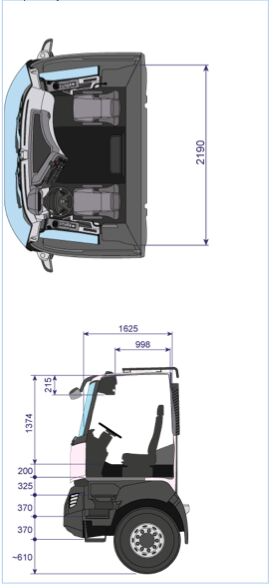

Автомобиль комплектуется полноприводной трансмиссией, неспаренными колесами размерности 395/85 R20, усиленными мостами с межколесными блокировками дифференциалов, топливным баком объемом 415 л, баком AdBlue на 32 л и пространственной дневной кабиной, обеспечивающей комфорт.

Сочетание высокой проходимости, значительной грузоподъемности, современной автоматизированной трансмиссии и профессиональной крано-манипуляторной установки FASSI делает RENAULT TRUCKS K P8X8 MEDIUM 13L E5 одним из наиболее эффективных решений для выполнения сложных грузово-подъемных работ в тяжелых условиях эксплуатации.
