Автотопливозаправщик предназначен для перевозки жидких нефтепродуктов, а также заправки транспортных средств через счетчик; слива нефтепродуктов самотеком из своей цистерны в емкость, расположенную ниже уровня цистерны; слива нефтепродуктов насосом, установленным на автоцистерне.
Описание
Автотопливозаправщик на 11 м3, предназначенный для заправки и транспортировки нефтепродуктов, установлен на шасси Mercedes-Benz.
Топливозаправщик предназначен для перевозки, кратковременного хранения, механизированной заправки светлыми нефтепродуктами различной техники с одновременным учетом объема выдаваемого топлива, а также для перекачки топлива из одной емкости в другую минуя собственную.
Конструкция цистерны спроектирована так, чтобы выдерживать необходимые нагрузки. При изготовлении применяется автоматическая роботизированная дуговая сварка. Цистерна имеет холоднокатаные донышки торосферической или полусферической формы. Цистерна имеет дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием. Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом.
Цистерна крепится к ложементу рамы с помощью стяжных лент, часть из которых оборудована пружинными компенсаторами. Между цистерной и ложементами устанавливаются резиновые прокладки.

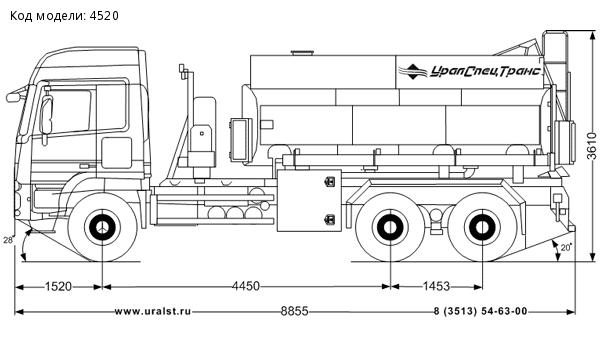

Чертёж
|
Параметр |
Показатель |
|
базовое шасси |
Mercedes-Benz Actros 3346 |
|
колесная формула |
6х4 |
|
Параметры масс |
|
|
Снаряженная масса |
14 230 кг |
|
Полная масса |
23 765 кг. |
|
Распределение нагрузки от АТЗ полной массы |
|
|
На передний мост |
7 425 кг. |
|
На заднюю коляску |
16 340 кг. |
|
Цистерна |
|
|
Вместимость цистерны |
11 м3 |
|
Количество изолированных секций |
3 (4 + 3 + 4) шт. |
|
Форма поперечного сечения цистерны |
чемодан |
|
материал цистерны |
сталь 09Г2С, S = 4 мм. |
|
конструкция цистерны |
Автоматическая сварка обечайки роботом. Донышки полусферической формы фланжированные холоднокатаные. Усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты). УЗД контроль сварочных швов. |
|
волнорезы |
холоднокатаные, смещенные от сварных швов, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не меньше 70% |
|
крепление цистерны |
Цистерна жестко закреплена в ложементах, через которые усиливают накладки. Ложементы из надрамника закреплены на раме автомобиля. |
|
крышка горловины |
|
|
Ограничитель уровня налива |
есть |
|
устройство дыхательное |
|
|
Донный клапан |
Ду 90 мм. пневматическим управлением с ручным дублером |
|
Лестница на площадку обслуживания заливной горловины |
заднее расположение |
|
поручень |
по краям от площадки обслуживания, складной |
|
площадка обслуживания |
из просечного оцинкованного листа с противоскользящим эффектом, с защитным коробом |
|
противооткатные ботинки |
пластиковые |
|
Тип огнетушителя |
ОП-6, 2 шт. |
|
катушка заземления |
установлена в ящике УВТ |
|
Ящик для песка |
|
|
Насосная установка |
|
|
Модель |
|
|
повод |
от КОМ помощью карданного вала |
|
Подача |
32 ... 38 м3 / час. |
|
Напір |
26 м. |
|
Высота самовсасывания, не менее |
6,5 м. |
|
Узел выдачи топлива (УВТ) |
|
|
ящик УВТ |
боковое расположение |
|
Катушка выдачи топлива |
есть |
|
Рукав раздаточный |
6 м. |
|
«Пистолет» раздаточный |
Ду 40 мм. |
|
Фильтр очистки топлива |
Ду 50 мм. |
|
Счетчик жидкости |
|
|
Система раздачи топлива (СРТ) |
|
|
Трубопровод цистерны |
Ду 80 мм. |
|
Соединения быстро (ВРХ) |
Ду 80 мм. |
|
Пенал для рукава |
оцинкованный |
|
рукав напорный |
4х2 |
|
Двигатель |
|
|
Модель |
OM501LA |
|
Мощность |
335 (456PS) кВт (к. С.) |
|
Топливные баки |
|
|
Емкость топливного бака |
300 л. |
|
Коробка передач |
|
|
Модель |
G 240-16 / 11,7-0,69 |
|
Шины |
|
|
Размер шин |
13R22.5 |
|
Габаритные размеры |
|
|
Длина, не более |
8 855 мм. |
|
Ширина |
2 550 мм. |
|
Высота |
3 610 мм. |
Особенности
Спецификация
|
№ п/п |
Наименование |
К-тво |
|
1 |
Запорная арматура: |
|
|
1.1. |
трубопровод 76 мм |
1 |
|
2 |
Комплектация: |
|
|
2.1. |
перепускной клапан |
1 |
|
2.2. |
пенал сливного рукава |
2 |
|
2.3. |
стационарная лестница; |
1 |
|
2.4. |
боковая защита |
1 |
|
2.5. |
противооткатные устройства |
2 |
|
2.6. |
кронштейн (карман) с фиксатором из оцинкованной стали для таблички оранжевого цвета 40 на 30 см |
2 |
|
2.7. |
табличка АДР оранжевого цвета (30 1202) для дизтоплива. (Лаборатория АДР) |
2 |
|
2.8. |
комплект букв для надписи «ОГНЕОПАСНО» 10 см черный |
2 |
|
2.9. |
основа из оцинкованной стали под большие знаки опасности 25 на 25 см |
2 |
|
2.10. |
большой знак опасности 25 на 25 см (№ 3) для легковоспламеняющихся жидкостей |
3 |
|
2.11. |
большой маркировочный знак опасного для окружающей среды вещества 25 на 25 см |
3 |
|
2.12. |
кронштейн (карман) с фиксатором из оцинкованной стали для большого. знака опасности 25 на 25 см |
2 |
|
2.13. |
барабан заземления |
1 |
|
2.14. |
огнетушитель порошковый ОП - 6(з) ABC |
2 |
|
2.15. |
ящик для огнетушителя емкостью 6 кг |
2 |
|
2.16. |
кронштейн транспортный ящик для огнетушителя |
2 |
|
2.17. |
защита топливного бака |
1 |
|
2.18. |
черный пластиковый бак для воды SQUARE с держателем для мыла LT. 18 |
1 |
|
2.19. |
сундук для хранения песка PIT BOX красный полипропилен (655х520х570) |
1 |
|
2.20. |
дышащий клапан 2" |
1 |
|
3 |
Колонка топливораздаточная МПРК 60 л/мин, 12 В ПАФ |
2 |
|
3.1. |
фильтр грубой очистки |
1 |
|
3.2. |
насос 12 В, продуктивність до 60л/хв |
1 |
|
3.3. |
рукава 6 м, Ø 1 дюйм |
1 |
|
3.4. |
пистолет с автоматическим отсечением |
1 |
|
3.5. |
счетчик на пистолете с погрешностью ±5% |
1 |
|
3.6. |
катушка HOSE REЕLS для шланга 1. 15 м шланг ДП, Бензина |
2 |
|
4. |
Укорочение рамы |
1 |
|
5. |
Документы МРЭО |
1 |
|
5.1. |
СЕРТИФИКАЦИЯ |
1 |
|
6. |
Подрамник |
1 |
|
7. |
Крылья |
2 |
|
8. |
Инструментальный ящик (за кабиной) |
1 |
|
9. |
Колонка+ящик для песка сзади емкости |
1 |
|
10. |
Емкость 11 м3: |
|
|
10.1. |
пескоструй |
1 |
|
10.2. |
грунтовка |
1 |
|
10.3. |
окраска |
1 |
