Автопаливозаправник на шасі Mercedes-Benz Actros 3346 з колісною формулою 6х4 оснащений дизельним двигуном OM501LA потужністю 335 к.с. Місткість цистерни становить 11 м3. Призначений для перевезення рідких нафтопродуктів, а також заправки транспортних засобів через лічильник, зливу нафтопродуктів самопливом зі своєї цистерни в ємність, розташовану нижче рівня цистерни.
Креслення

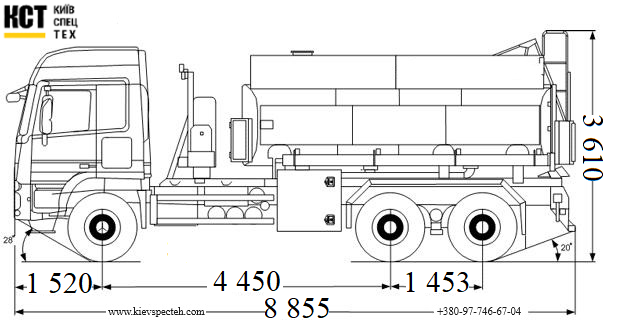

Автопаливозаправник

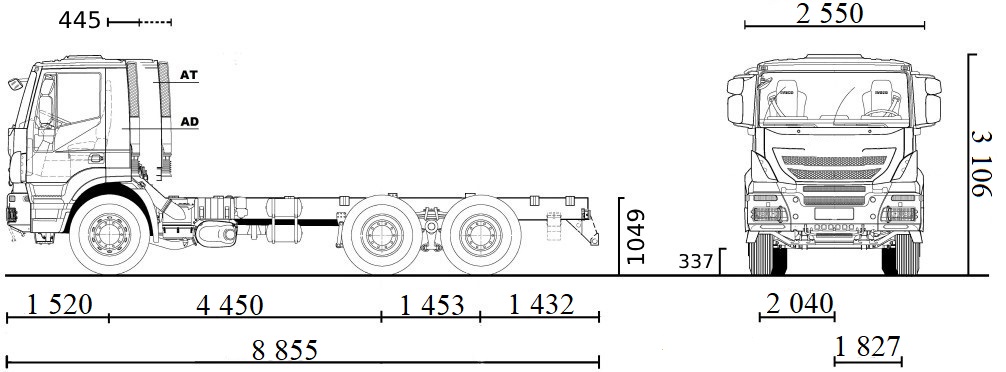

Шасі
Опис
Автопаливозаправник на 11 м3, призначений для заправки та транспортування нафтопродуктів, встановлено на шасі Mercedes-Benz. Паливозаправник призначений для перевезення, короткочасного зберігання, механізованої заправки світлими нафтопродуктами різної техніки з одночасним урахуванням обсягу видається палива, а також для перекачування палива з однієї ємності в іншу минаючи власну.
Конструкція цистерни спроектована таким чином, щоб витримувати необхідні навантаження. При виготовленні застосовується автоматична роботизована дугова зварка. Цистерна має холоднокатані денця торосферичні або напівсферичної форми. Цистерна має додатковий захист від пошкоджень, що викликаються ударами збоку або перекиданням. Неруйнівний контроль зварних швів ультразвуковим методом виконується атестованим фахівцем.
Цистерна кріпиться до ложементів рами за допомогою стяжних стрічок, частина з яких обладнана пружинними компенсаторами. Між цистерною і ложементами встановлюються гумові прокладки.
|
Параметр |
Показник |
|
базове шасі |
Mercedes-Benz Actros 3346 |
|
колісна формула |
6х4 |
|
Параметри мас |
|
|
Споряджена маса |
14 230 кг |
|
Повна маса |
23 765 кг. |
|
Розподіл навантаження від АТЗ повної маси |
|
|
На передній міст |
7 425 кг. |
|
На задній візок |
16 340 кг. |
|
Цистерна |
|
|
Місткість цистерни |
11 м3 |
|
Кількість ізольованих секцій |
3 (4 + 3 + 4) шт. |
|
Форма поперечного перерізу цистерни |
чемодан |
|
матеріал цистерни |
сталь 09Г2С, S = 4 мм. |
|
конструкція цистерни |
Автоматичне зварювання обичайки роботом. Денця напівсферичної форми фланжірованние холоднокатані. Посилені накладки з боків цистерни і в зоні ложементів (бронелисти). УЗД контроль зварювальних швів. |
|
хвилерізи |
холоднокатані, зміщені від зварних швів, з інспекційними люками-лазами, зміщеними від осі цистерни, площа перекриття не менше 70% |
|
кріплення цистерни |
Цистерна жорстко закріплена в ложементах через які посилюють накладки. Ложементи з надрамника закріплені на рамі автомобіля. |
|
кришка горловини |
алюмінієва , загальний короб з майданчиком по центру |
|
Обмежувач рівня наливу |
є |
|
пристрій дихальне |
|
|
Донний клапан |
Ду 90 мм. пневматичним управлінням з ручним дублером |
|
Сходи на майданчик обслуговування заливної горловини |
заднє розташування |
|
поручень |
по краях від площадки обслуговування, складаний |
|
майданчик обслуговування |
з просечного оцинкованого листа з протиковзким ефектом, з захисним коробом |
|
противідкатні черевики |
пластикові |
|
Тип вогнегасника |
ОП-6, 2 шт. |
|
котушка заземлення |
встановлена в ящику УВТ |
|
Ящик для піску |
пластиковий , розташовується на цистерні |
|
Насосна установка |
|
|
Модель |
|
|
привід |
від КОМ допомогою карданного валу |
|
Подача |
32 ... 38 м3 / год. |
|
Напір |
26 м. |
|
Висота самовсмоктування, не менше |
6,5 м. |
|
Вузол видачі палива (УВТ) |
|
|
ящик УВТ |
бічне розташування |
|
Котушка видачі палива |
є |
|
Рукав роздатковий |
6 м. |
|
«Пістолет» роздатковий |
Ду 40 мм. |
|
Фільтр очищення палива |
Ду 50 мм. |
|
Лічильник рідини |
|
|
Система роздачі палива (СРТ) |
|
|
Трубопровід цистерни |
Ду 80 мм. |
|
Сполуки швидко (ВРХ) |
Ду 80 мм. |
|
Пенал для рукава |
оцинкований |
|
рукав напірний |
4х2 |
|
Двигун |
|
|
Модель |
OM501LA |
|
Потужність |
335 (456PS) кВт (к. С.) |
|
Паливні баки |
|
|
Ємність паливного бака |
300 л. |
|
Коробка передач |
|
|
Модель |
G 240-16 / 11,7-0,69 |
|
Шини |
|
|
Розмір шин |
13R22.5 |
|
Габаритні розміри |
|
|
Довжина, не більше |
8 855 мм. |
|
Ширина |
2 550 мм. |
|
Висота |
3 610 мм. |
Особливості
|
№ п/п |
Найменування |
К-ть |
|
1 |
Запірна арматура: |
|
|
1.1. |
трубопровід 76 мм |
1 |
|
2 |
Комплектація: |
|
|
2.1. |
перепускний клапан |
1 |
|
2.2. |
пенал зливного рукава |
2 |
|
2.3. |
стаціонарні сходи; |
1 |
|
2.4. |
бічний захист |
1 |
|
2.5. |
противідкатні пристрої |
2 |
|
2.6. |
кронштейн (кишеня) з фіксатором із оцинкованої сталі для таблички оранжевого кольору 40 на 30 см |
2 |
|
2.7. |
табличка АДР оранжевого кольору (30 1202) для дизпалива (Лабораторія АДР) |
2 |
|
2.8. |
комплект літер для напису «ВОГНЕНЕБЕЗПЕЧНО» 10 см чорн |
2 |
|
2.9. |
основа із оцинкованої сталі під великі знаки небезпеки 25 на 25 cм |
2 |
|
2.10. |
великий знак небезпеки 25 на 25 см (№ 3) для легкозаймистих рідин |
3 |
|
2.11. |
великий маркувальний знак небезпечної для довкілля речовини 25 на 25 см |
3 |
|
2.12. |
кронштейн (кишеня) з фіксатором із оцинкованої сталі для великого знака небезпеки 25 на 25 см |
2 |
|
2.13. |
барабан заземлення |
1 |
|
2.14. |
вогнегасник порошковий ВП - 6 (з) ABC |
2 |
|
2.15. |
ящик для вогнегасника ємністю 6 кг |
2 |
|
2.16. |
кронштейн транспортний скриньки для вогнегасника |
2 |
|
2.17. |
захист паливного бака |
1 |
|
2.18. |
чорний пластиковий бак для води SQUARE з тримачем для мила LT. 18 |
1 |
|
2.19. |
скриня для зберігання піску PIT BOX червоний поліпропілен (655х520х570) |
1 |
|
2.20. |
дихаючий клапан 2" |
1 |
|
3 |
Колонка паливороздавальна МПРК 60 л/хв, 12 В ПАФ |
2 |
|
3.1. |
фільтр грубої очистки |
1 |
|
3.2. |
насос 12 В, продуктивність до 60л/хв |
1 |
|
3.3. |
рукава 6 м, Ø 1 дюйм |
1 |
|
3.4. |
пістолет з автоматичним відсіканням |
1 |
|
3.5. |
лічильник на пістолеті з похибкою ±5% |
1 |
|
3.6. |
котушка HOSE REЕLS для шланга 1. 15 м шланг ДП, Бензину |
2 |
|
4. |
Укорочення рами |
1 |
|
5. |
Документи МРЕВ |
1 |
|
5.1. |
СЕРТИФІКАЦІЯ |
1 |
|
6. |
Підрамник |
1 |
|
7. |
Крила |
2 |
|
8. |
Інструментальний ящик (за кабіною) |
1 |
|
9. |
Колонка+ящик для піску позаду ємності |
1 |
|
10. |
Ємність 11 м3: |
|
|
10.1. |
піскоструй |
1 |
|
10.2. |
грунтовка |
1 |
|
10.3. |
фарбування в білий колір |
1 |
