Автокран XCT30_Y широко используется в сложных рабочих средах, таких как строительные площадки, реконструкция городов, транспорт, порты, мосты, нефтяные месторождения и шахты и т.д.
Описание
На мировом рынке специализированной строительной техники компания XCMG занимает одну из лидирующих позиций и входит в 5 крупнейших гигантов машиностроения. 30-тонный 5-секционный автокран модели XCT30_Y можно признать лучшей универсальной моделью на сегодняшний день. Автокран имеет U-образную стрелу, изготовленную по специальной технологии немецкой компании LIEBHERR, обеспечивающей машине лучшие в классе 30 тонн грузосотные характеристики. Кабина и стрела монтируется на шасси, разработанном специально для этой модели. Скорость передвижения автокрана может достигать 80 км/ч, что позволяет машине легко передвигаться между стройплощадками.

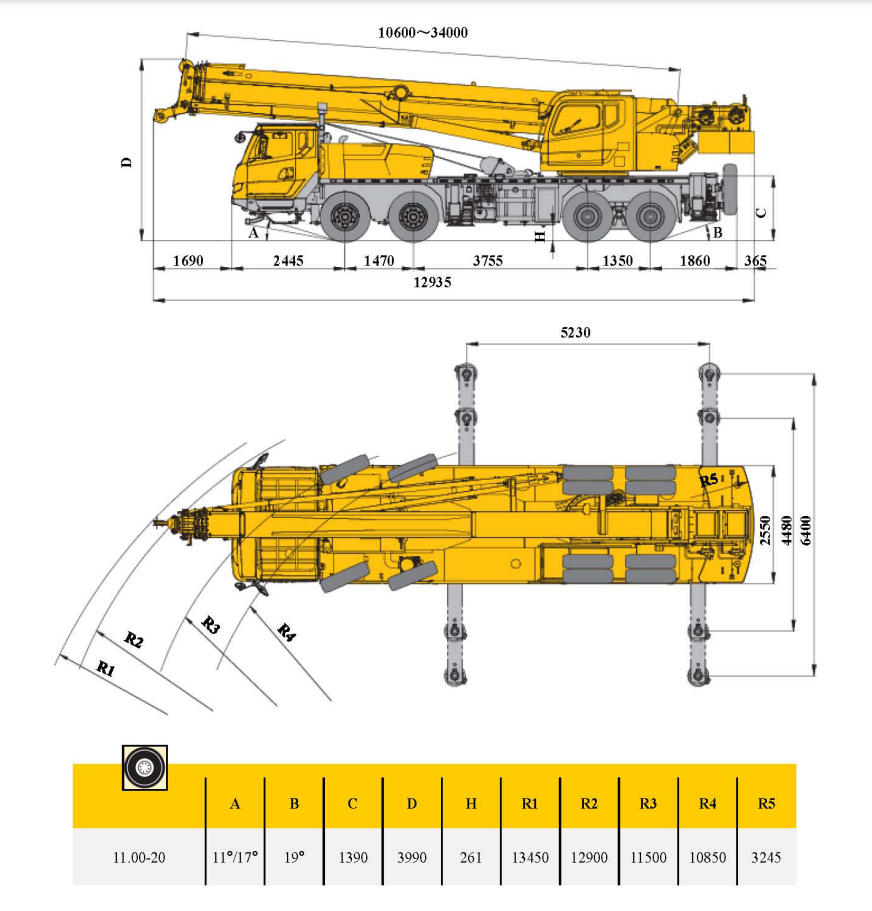

Чертеж

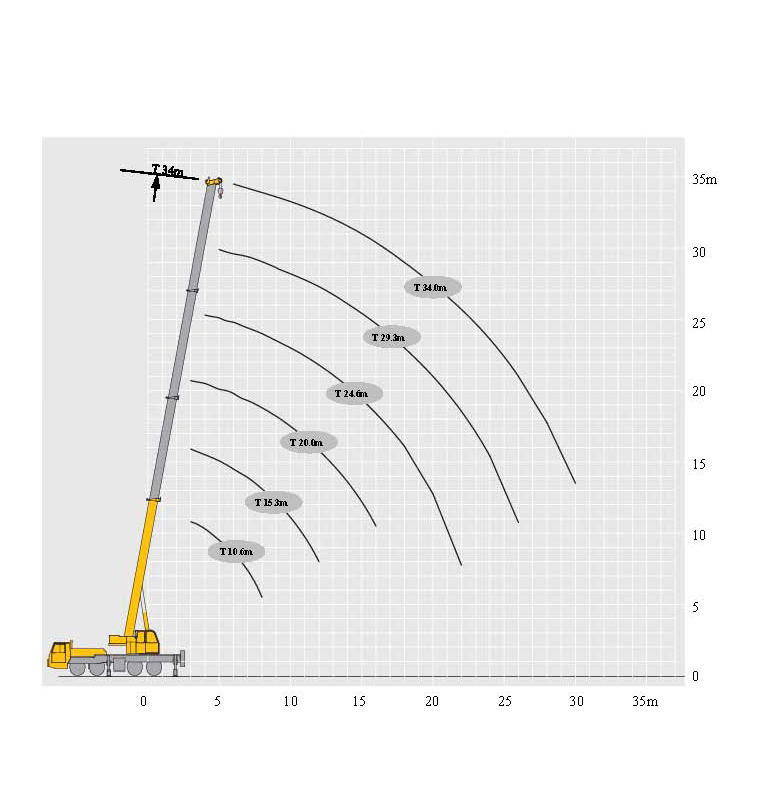

Грузо – высотные характеристики
|
|
30 т. |
|
Полностью выдвинута стрела |
34.5 м.
|
|
Номинальная мощность двигателя |
192 кВт/об/мин
|
|
Максимальная скорость движения |
85 км/ч |
|
Максимальный преодолевающий уклон |
0.4 %
|
| Измерение | Ед. изм | XCT30_Y |
| Полная длина | мм | 12935 |
| Общая ширина | мм | 2550 |
| Общая высота | мм | 3890 |
| Масса | ||
| Общий вес в пути | кг | 28700 |
| нагрузка на 1-ю ось | кг | 4850 |
| нагрузка на 2-ю ось | кг | 4850 |
| нагрузка на 3-ю ось | кг | 9500 |
| нагрузка на 4-ю ось | кг | 9500 |
| Мощность двигателя | ||
| Инженерная модель | SC7H260Q5 | |
| Номинальная мощность двигателя | кВт/(об/мин) | 192/2200 |
| Номинальный крутящий момент двигателя | Нм/(об/мин) | 1000/1400 |
| Спецификации в путешествиях | ||
| Максимум. Скорость путешествия | км/ч | 85 |
| Мин. диаметр поворота | м | 22 |
| Мин. дорожный просвет | мм | 261 |
| Угол въезда | ° | 17 |
| Угол съезда | ° | 19 |
| Максимум. способность оценивания | % | 40 |
| Расход топлива на 100км | л | ≈30 |
| Основное исполнение | ||
| Максимум. номинальная общая грузоподъемность | т | 30 |
| Мин. номинальный рабочий радиус | мм | 3000 |
| Радиус поворота в хвостовой части поворотной платформы | м | 3.425 |
| Максимум. подъемный момент | кН.м | 965 |
| Базовая стрела | м | 10,9 |
| Полностью выдвинутая стрела | м | 34,5 |
| Полностью выдвинутая стрела+гусек | м | 42,5 |
| Продольный размах аутригеров | м | 5.23 |
| Размах боковых аутригеров | м | 6.4 |
| Рабочая скорость | ||
| Время подъема стрелы | с | 35 |
| Время полного выдвижения стрелы | с | 53 |
| Максимум. скорость качания | об/мин | 3 |
| Максимум. скорость основной лебедки (одинарный трос) (без нагрузки) | м/мин | 135 |
| Максимум. скорость доп. лебедка (одноканатная) (без нагрузки) | м/мин | 135 |
