Каналопромывочная машина КО-512Г предназначена для очистки ливневых канализационных труб от осадка и засоров. Специальное оборудование состоит из цистерны, водяного насоса с приводом, барабана с намотанным рукавом, гидравлической системы и дополнительного оборудования. Насос и барабан с рукавом размещены в отопительных отсеках, что позволяет использовать машину в течение года.

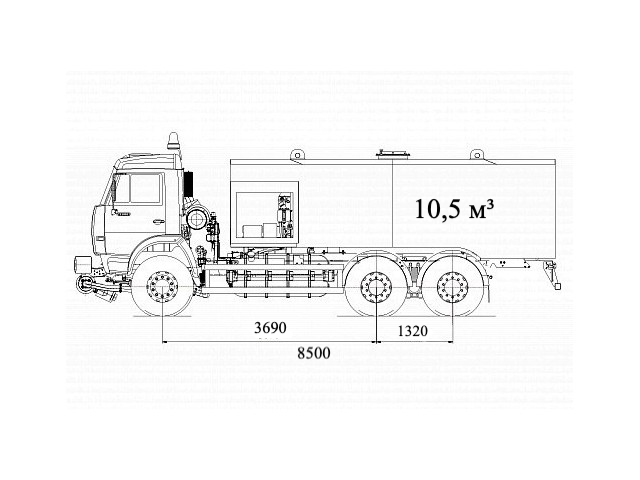

Чертеж каналопромывочной машины КО-512Г
Чертеж шасси КАМАЗ-65115
Описание
Технологические особенности:
-
Модель КО-512 Г имеет цистерну большого объема, предназначенную для обслуживания и прочистки ливневых канализационных систем. Учитывая габариты машины, она пригодна для использования там, где достаточно пространства для подъезда, не создавая при этом препятствий, например, для проезда транспорта.
-
Основные места использования КО-512 – проездные части, площади без плотной застройки и узких проездов, возможно применение в нефтеперерабатывающем производстве для промывания резервуаров. Данная модель работает по гидродинамическому принципу, при котором все загрязнения из внутренних стен труб удаляются за счет высокого давления воды.
Установка для промывки труб смонтирована на автомобильном трехосевом шасси КАМАЗ-65115.
В ее состав входят:
-
Цистерна для воды большой емкости.
-
Насос и его привод, обеспечивающий высокое давление воды.
-
Рукав высокого давления (РВД), снабженный поворотным намоточным барабаном для удобства транспортировки.
-
Гидросистема.
-
Размывочные головки нескольких разновидностей.
-
Дополнительное оборудование.
Цельнометаллический кузов имеет цистерну и два отсека, закрытых ролетами. В заднем расположен барабан с рукавом, в переднем – насос и необходимое для его работы оборудование.
Наличие двух обогревателей Webasto (Германия) обеспечивает стабильную температуру во всех отсеках, позволяет использовать машину практически круглый год. Эффективность поддержания рабочей температуры увеличивается за счет теплозащиты отсеков.
Принцип действия. Вода под давлением подается в головку, которая двигается внутри канализационной трубы под действием реактивной силы жидкости и размывает перед собой отложение. Диаметр и конструкция рабочего узла подбираются в зависимости от величины канала и характера загрязнений. Насос и барабан из РВД расположены в отопительных отсеках.
Возможность монтажа на Шасси марки:
Технические характеристики каналопромывочной машины КО-512Г
|
Характеристики |
Показатели |
|
Объем цистерны |
10,5 м3 |
|
Производительность насоса |
12,5 ВТ, м3 /ч |
|
Очищаются трубы, диаметр |
100-1000 мм. |
|
Длина рукава |
100 м. |
|
Диапазон рабочих температур |
от -22 до +40°C |
|
Масса |
22400 кг. |
|
Размеры, ДхШхВ |
8500х2500х3100 мм. |
Технические характеристики шасси КамАЗ-65115
|
Характеристики |
Показатели |
|
Шасси |
КамАЗ-65115 |
|
Вес снаряженной машины |
12000 кг. |
|
Вес сменного спецоборудования |
4300 кг. |
|
Полный вес |
22400 кг. |
|
Технически допустимый максимальный вес На переднюю ось/ на заднюю ось |
5500 / 16850 кг. |
|
Транспортная скорость |
90 км/час. |
Особенности
5 размывочных головок:
-
для профилактической очистки трубопроводов D = 150-350 мм.
-
для профилактической очистки трубопроводов D=150-500 мм. при ликвидации сильных засоров, отложений ила, гравия и др.
-
для профилактической очистки и ликвидации засоров трубопроводов D=70-350 мм. Сопла: 1 переднее, 6 задних
-
для профилактической очистки и ликвидации засоров трубопроводов D=70-350 мм. Сопла: 6 задних
-
для ликвидации засоров и профилактической очистки труб D = 200-400 мм. от смазки, мыльных растворов, известняка, для работы на вертикальных участках труб.
| Размывочная насадка КО-514.29.00.500-01 | |
| Материал | Ст.40Х |
| Диаметр | 70 мм. |
| Сопла | 1 перед., 8 задних |
| L | 120 мм. |
| Вес | 1,4 кг. |
| Q | 8...12,5 м³/ч. |
Размывочная насадка КО-514.29.00.500-01 предназначена для профилактической очистки труб диаметром 150-350 мм с длительным режимом работы.
|
Размывочная насадка КО-514.29.00.600-01 |
|
|
Материал |
Ст.40Х |
|
Диаметр |
87 мм. |
|
Сопла |
1 перед., 10 задних |
|
L |
180 мм. |
|
Вес |
4.2 кг. |
|
Q |
8 ... 20 м³/час. |
Предназначена для профилактической очистки труб диаметром 150-1000 мм, ликвидации сильных засоров, отложений: ила, гравия, густого шлама. Режим работы длительный.
|
Размывочная насадка КО-502.08.06.001 |
|
|
Материал |
Ст.45 |
|
Диаметр |
58 мм. |
|
Сопла |
1 перед., 6 задних |
|
L |
80 мм. |
|
Вес |
0.5 кг. |
|
Q |
8 ... 12.5 м³/час. |
Размывочная насадка КО-502.08.06.001 предназначена для профилактической очистки и ликвидации засоров труб диаметром 70-350 мм. с длительным режимом работы.
|
Размывочная насадка КО-514.29.00.700-01 |
|
|
Материал |
Ст.40X |
|
Диаметр |
70 мм. |
|
Сопла |
4 перед., 6 задних |
|
L |
160 мм. |
|
Вес |
1.8 кг. |
|
Q |
8 ... 20 м³/час. |
Размывочная насадка КО-514.29.00.700-01 предназначена для ликвидации засоров и профилактической очистки труб диаметром 200-400 мм от смазки мыльных растворов, известняка, для работы на вертикальных участках труб. Режим работы длительный.
|
Устройство для высасывания ила Эжектор КО-514.29.00.900 |
|
|
Материал |
Ст.3 |
|
Диаметр |
160 мм. |
|
Сопла |
3 внутри |
|
L |
290 мм. |
|
Вес |
6.5 кг. |
|
Q |
8 ... 12.5 м³/час. |
Устройство для высасывания ила Эжектор КО-514.29.00.900 действует на принципе "Вентури". Устройство работает для подъема ила из больших глубин: вода, впрыскиваемая с высокой скоростью (100-200 м/сек) около 95%.
Использование данного устройства с вакуумным насосом позволяет отсасывать плотный ил из глубин 10-15 м. С помощью одного или двух соединенных последовательно всасывающих рукавов. Глубина всасывания может изменяться в зависимости от плотности ила и скорости впрыска воды.
