Каналопромивочна машина КО-512Г призначена для очищення зливових каналізаційних труб від осаду і засмічень. Спеціальне обладнання складається з цистерни, водяного насоса з приводом, барабана з намотаним рукавом, гідравлічної системи та додаткового обладнання. Насос і барабан з рукавом розміщені в опалювальних відсіках, що дозволяє використовувати машину протягом року.

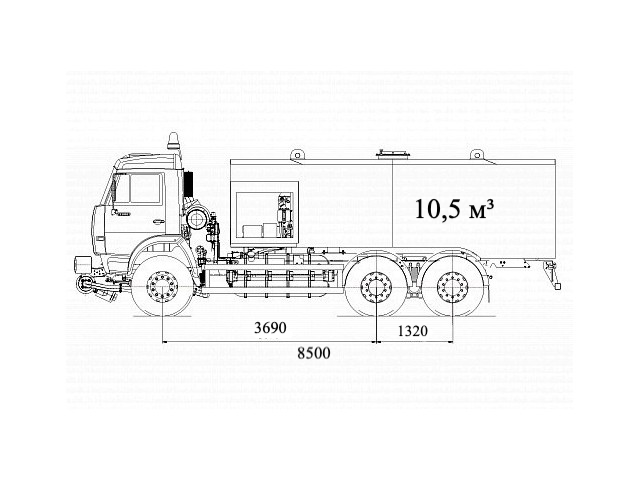

Креслення каналопромивочної машини КО-512Г

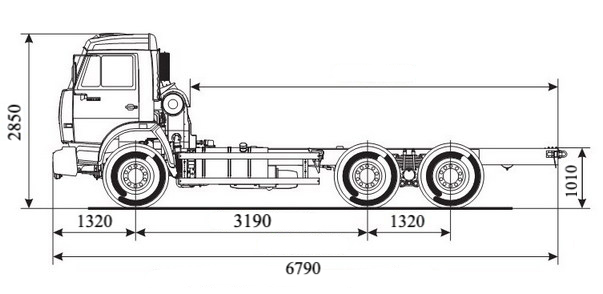

Креслення шасі КАМАЗ-65115
Опис
Технологічні особливості:
-
Модель КО-512 Г, має цистерну великого обсягу, призначена для обслуговування та прочищення зливових каналізаційних систем. З огляду на габарити машини, вона придатна для використання там, де є достатньо простору для під'їзду, не створюючи при цьому перешкод, наприклад, для проїзду транспорту.
-
Основні місця використання КО-512 - проїзні частини, площі без щільної забудови і вузьких проїздів, можливе застосування в нафтопереробному виробництві для промивання резервуарів. Дана модель працює по гідродинамічному принципу, при якому всі забруднення з внутрішніх стінок труб видаляються за рахунок високого тиску води.
Установка для промивання труб змонтована на автомобільному трьохосьовому шасі КАМАЗ-65115.
До її складу входять:
-
Цистерна для води великої місткості.
-
Насос і його привід, що забезпечує високий тиск подачі води.
-
Рукав високого тиску (РВТ), забезпечений поворотним намотувальним барабаном для зручності транспортування.
-
Гідросистема.
-
Розмивочні головки декількох різновидів.
-
Додаткове обладнання.
Суцільнометалевий кузов має цистерну і два відсіки, закритих ролетами. У задньому розташований барабан з рукавом, в передньому - насос і необхідне для його роботи обладнання.
Наявність двох обігрівачів Webasto (Німеччина) забезпечує стабільну температуру у всіх відсіках, дозволяє використовувати машину практично цілий рік. Ефективність підтримки робочої температури збільшується за рахунок теплозахисту відсіків.
Принцип дії. Вода під тиском подається в головку, яка рухається всередині каналізаційної труби під дією реактивної сили рідини і розмиває перед собою відкладення. Діаметр і конструкція робочого вузла підбираються залежно від величини каналу і характеру забруднень. Насос і барабан з РВД розміщені в опалювальних відсіках.
Можливість монтажу на Шасі марки:
Технічні характеристики каналопромивочної машини КО-512Г
|
Характеристики |
Показники |
|
Обсяг цистерни |
10,5 м3 |
|
Продуктивність насоса |
12,5 ВТ, м3 / год |
|
Очищаються труби, діаметр |
100-1000 мм. |
|
Довжина рукава |
100 м. |
|
Діапазон робочих температур |
от -22 до +40 ˚C |
|
Маса |
22400 кг. |
|
Розміри, ДхШхВ |
8500х2500х3100 мм. |
Технічні характеристики шасі КамАЗ-65115
|
Характеристики |
Показники |
|
Шасі |
КамАЗ-65115 |
|
Вага спорядженої машини |
12000 кг. |
|
Вага змінного спецобладнання |
4300 кг. |
|
Повна вага |
22400 кг. |
|
Технічно допустима максимальна вага На передню ось/ на задню ось |
5500 / 16850 кг. |
|
Транспортна швидкість |
90 км/год. |
Особливості
5 розмивочних головок:
-
для профілактичного очищення трубопроводів D = 150-350 мм.
-
для профілактичного очищення трубопроводів D = 150-500 мм. при ліквідації сильних засмічень, відкладень мулу, гравію та ін.
-
для профілактичного очищення і ліквідації засмічень трубопроводів D = 70-350 мм. Сопла: 1 переднє, 6 задніх
-
для профілактичного очищення і ліквідації засмічень трубопроводів D = 70-350 мм. Сопла: 6 задніх
-
для ліквідації засмічень і профілактичного очищення труб D = 200-400 мм. від мастила, мильних розчинів, вапняку, для роботи на вертикальних ділянках труб.
| Розмивочна насадка КО-514.29.00.500-01 | |
| Матеріал | Ст.40Х |
| Діаметр | 70 мм. |
| Сопла | 1 перед., 8 задніх |
| L | 120 мм. |
| Вага | 1,4 кг. |
| Q | 8 ... 12,5 м³ / год. |
Розмивочна насадка КО-514.29.00.500-01 призначена для профілактичного очищення труб діаметром 150-350 мм з тривалим режимом роботи.
|
Розмивочна насадка КО-514.29.00.600-01 |
|
|
Матеріал |
Ст.40Х |
|
Діаметр |
87 мм. |
|
Сопла |
1 перед., 10 задніх |
|
L |
180 мм. |
|
Вага |
4.2 кг. |
|
Q |
8 ... 20 м³ / год. |
Призначена для профілактичного очищення труб діаметром 150-1000 мм, ліквідації сильних засмічень, відкладень: мулу, гравію, густого шламу. Режим роботи тривалий.
|
Розмивочна насадка КО-502.08.06.001 |
|
|
Матеріал |
Ст.45 |
|
Діаметр |
58 мм. |
|
Сопла |
1 перед., 6 задніх |
|
L |
80 мм. |
|
Вага |
0.5 кг. |
|
Q |
8 ... 12.5 м³ / год. |
Розмивочна насадка КО-502.08.06.001, призначена для профілактичного очищення і ліквідації засмічень, труб діаметром 70-350 мм. з тривалим режимом роботи.
|
Розмивочна насадка КО-514.29.00.700-01 |
|
|
Матеріал |
Ст.40X |
|
Діаметр |
70 мм. |
|
Сопла |
4 перед., 6 задніх |
|
L |
160 мм. |
|
Вага |
1.8 кг. |
|
Q |
8 ... 20 м³ / год. |
Розмивочна насадка КО-514.29.00.700-01 призначена для ліквідації засмічень і профілактичного очищення труб діаметром 200-400 мм від мастила мильних розчинів, вапняку, для роботи на вертикальних ділянках труб. Режим роботи тривалий.
|
Пристрій для висмоктування мулу Ежектор КО-514.29.00.900 |
|
|
Матеріал |
Ст.3 |
|
Діаметр |
160 мм. |
|
Сопла |
3 всередині |
|
L |
290 мм. |
|
Вага |
6.5 кг. |
|
Q |
8 ... 12.5 м³ / год. |
Пристрій для висмоктування мулу Ежектор КО-514.29.00.900 чинне на принципі "Вентурі". Пристрій працює для підйому мулу з великих глибин: вода, уприскувана з високою швидкістю (100-200 м / сек) у всмоктувану камеру, створює усередині шланга розрядження близько 95%.
Використання даного пристрою з вакуумним насосом дозволяє відсмоктувати щільний мул з глибин 10-15 м. За допомогою одного або двох з'єднаних послідовно всмоктуючих рукавів. Глибина всмоктування може змінюватися в залежності від щільності мулу і швидкості уприскування води.
