Каналопромывочная машина KCJ-80 «Кобальт» на шасси FOTON DAIMLER (4x4) — это высокотехнологичный специализированный транспорт, созданный для эффективной очистки канализационных и водосточных труб диаметром от 100 до 1000 мм в любых условиях. Габаритные размеры машины KCJ-80 (ДхШхВ) 6855×2400×3000 мм. Объем цистерны 8 м³, максимальное давление 19 Мпа, производительность водяного насоса 12,5 м³/час.

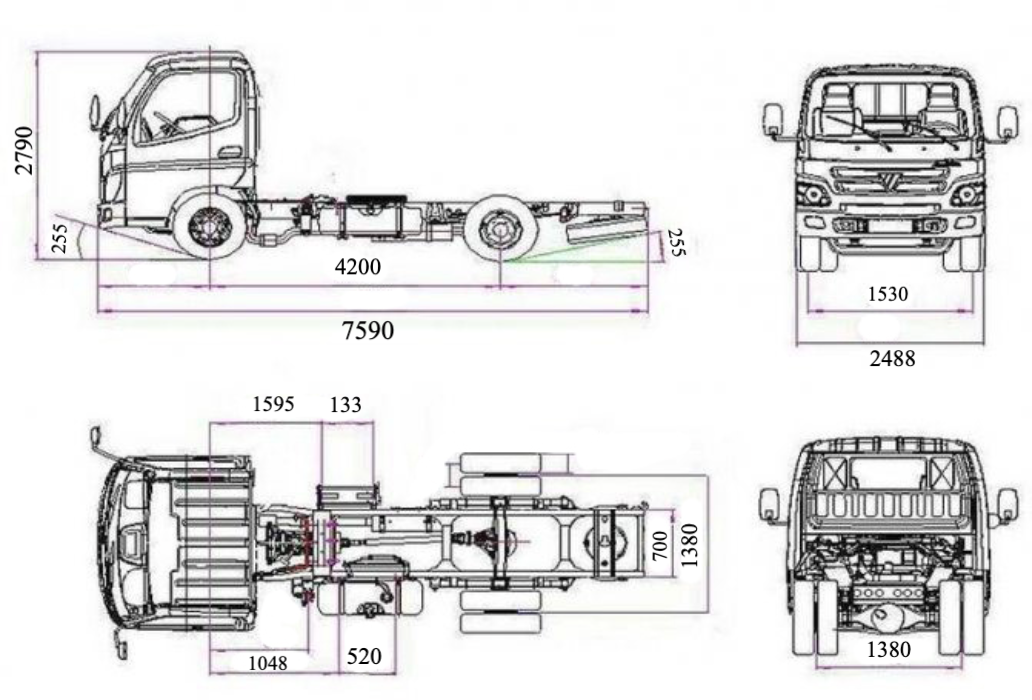

Чертеж шасси FOTON DAIMLER (4x4)
Описание
Каналопромывочная машина KCJ-80 «Кобальт» на шасси FOTON DAIMLER (4x4) — это высокотехнологичный специализированный транспорт, предназначенный для эффективной очистки канализационных и водосточных труб диаметром от 100 до 1000 мм в любых условиях. Она одинаково хорошо подходит как для аварийных работ, так и для плановой профилактики, обеспечивая формирование мощной струи высокого давления, способной устранять даже самые сложные засоры. Оснащение машины включает в себя изотермический трехсекционный корпус-бокс из стали 09Г2С-14, где размещены цистерна объемом 8 м³ с подогревом и технологический отсек с двумя обогревателями, что позволяет работать в холодное время года без снижения производительности. Основу рабочей системы составляет итальянский насос высокого давления Pratissoli производительностью 170 л/мин и максимальным давлением 190 бар, который получает привод через гидромуфту и гидропривод. Гидросистема тоже выполнена по итальянским стандартам, что гарантирует надежность и долговечность.
Для удобства и безопасности эксплуатации машина оборудована намотчиком с реверсом для всесезонной работы, 100-метровым рабочим рукавом SEMPERIT с внутренним диаметром 19 мм, набором размывочных головок, специальным инструментом и регулируемым размывочным пистолетом. В качестве силовой установки использован надежный дизельный четырехцилиндровый двигатель Cummins ISF3.8S5156 с турбонаддувом и промежуточным охлаждением мощностью 115 кВт (156 л.с.), работающий в паре с механической 6-ступенчатой коробкой ZF-WLY653. Принудительно подключаемый передний мост и задний приводной мост STEYR с одинарным редуктором, а также межосевая блокировка дифференциала ASR обеспечивают отличную проходимость даже в сложных дорожных условиях. Тормозная система Wabco с ABS и горными тормозами повышает безопасность, а максимальная скорость 105 км/ч в сочетании с углом подъема ≥38% делает эту технику универсальной для работы в городских и сельских сетях.
Кабина L-2000 Lux рассчитана на трех человек и имеет спальное место, кондиционер, магнитолу с колонками, центральный замок, стеклопакет, камеру заднего вида и LED освещение рабочей зоны. Светодиодный аварийный маячок и стрелочные указатели обеспечивают видимость объектов. Габаритные размеры машины составляют 6855×2400×3000 мм, снаряженная масса — 7 т, полная масса — 17 т, а минимальный радиус поворота составляет всего 7 м, что позволяет работать в узких городских условиях. Шины размера 8.25R20 и топливный бак с расходом топлива 23 л/100 км в режиме 4x4 или 18 л/100 км в режиме 4x2 делают эксплуатацию экономичнее. KCJ-80 «Кобальт» — это сочетание мощности, надежности и современных технологий, что позволяет быстро и эффективно производить очистку канализационных систем даже в самых сложных условиях.
Характеристика |
Показатели |
Модель ТС |
KOBALT KCJ-80 |
Тип ТС |
Каналопромывочная машина |
Бренд шасси |
FOTONDAIMLER |
Суббренд шасси |
AUMARK |
Главные параметры и величины |
|
Размеры ТС |
6855×2400×3000 мм. |
объем цистерны |
8 м3 |
производительность насоса |
170 (Pratissoli) л/мин. |
колесная формула |
4× 4 |
Давление струи воды |
190 Бар |
Весовые параметры |
|
Снаряженная масса ТС |
7 000 кг. |
Количество мест |
3 |
Полная масса |
17 000 кг. |
Главные параметры и характеристики |
|
Макс. скорость |
105 км/ч. |
Угол подъема, не менее |
≥ 38% |
Расход топлива линейный на л/100км |
При 4х4=23л/100 км. При 4х2=18л/100 км.
|
Минимальный радиус поворота |
7 м. |
Двигатель |
|
Модель |
Cummins, рядный, беспокоенный ISF3.8S5156 |
Тип |
Дизельный, рядный, четырехтактный, четырехцилиндровый с турбонаддувом и промежуточным охлаждением надувочного воздуха |
Номинальная мощность |
115 кВт. |
КПП |
|
Модель |
ZF-WLY653, 6+1 Механическая |
Передний мост |
STEYR включается принудительно |
Задний мост |
STEYR с одинарным редуктором, приводной |
Электропитание |
|
Напряжение |
24 V |
Аккумуляторы |
150AH*2 В/А год. |
Особенности
Высокая эффективность очистки
-
Благодаря насосу высокого давления Pratissoli (Италия) с производительностью 170 л/мин и рабочим давлением 190 бар машина способна быстро и эффективно прочищать трубы диаметром от 100 до 1000 мм даже при сильных засорениях.
Большой объем цистерны
-
8 м³ с подогревом воды позволяет работать дольше без дозаправки и производить очистку в холодное время года, предотвращая замерзание жидкости.
Полный привод (4×4)
-
обеспечивает высокую проходимость, что особенно важно для работы в труднодоступных местах, в том числе на размокших грунтах и снеговых участках.
Современная гидросистема из Европы
-
итальянские компоненты гарантируют стабильную работу, долговечность и легкость обслуживания.
Всесезонный намотатель с реверсом
-
дает возможность работать как в летний, так и в зимний период, облегчая изменение направления подачи шланга и повышая безопасность работ.
Качественный рабочий рукав SEMPERIT (100 м)
-
выдерживает высокое давление и имеет оптимальную длину для работы на больших расстояниях от автомобиля.
Мощный и надежный двигатель Cummins ISF3.8S5156
-
115 кВт с турбонаддувом и промежуточным охлаждением обеспечивает стабильную тягу и экономичный расход топлива (от 18 до 23 л/100 км в зависимости от привода).
Комфортная кабина L-2000 Lux
-
рассчитана на трех пассажиров и имеет спальное место, кондиционер, магнитолу, стеклопакеты, центральный замок и камеру заднего вида.
Высокий уровень безопасности
-
тормозная система Wabco с ABS, горный тормоз и блокировка межосевого дифференциала ASR обеспечивают контроль в сложных условиях.
Компактные размеры при высокой емкости
-
длина 6,85 м, ширина 2,4 м и высота 3 м позволяют работать даже в городских условиях, при этом полная масса машины составляет 17 т, что делает ее устойчивой при работе.
Энергоэффективность и долговечность
-
сталь 09Г2С-14, из которой изготовлен корпус, отличается высокой прочностью и стойкостью к коррозии.
Скорость перемещения до 105 км/ч
-
позволяет быстро добираться до места аварии или профилактических работ.
Полная комплектация для работы из коробки
-
набор размывочных головок, специальный инструмент, регулируемый размывочный пистолет и LED-освещение для работы в темное время суток.
Универсальность применения
-
подходит как для аварийной очистки, так и для профилактических работ в системах водоотведения, промышленных трубопроводах и канализации.
Эргономика и продуманное расположение оборудования
-
изотермический 3-секционный бокс, обособленный технологический отсек и наличие двух обогревателей упрощают обслуживание и повышают эффективность работы.
