Машина каналопромывная МК-4 на базе шасси Dong Feng 1140 предназначена для эксплуатации на предприятиях коммунального хозяйства.

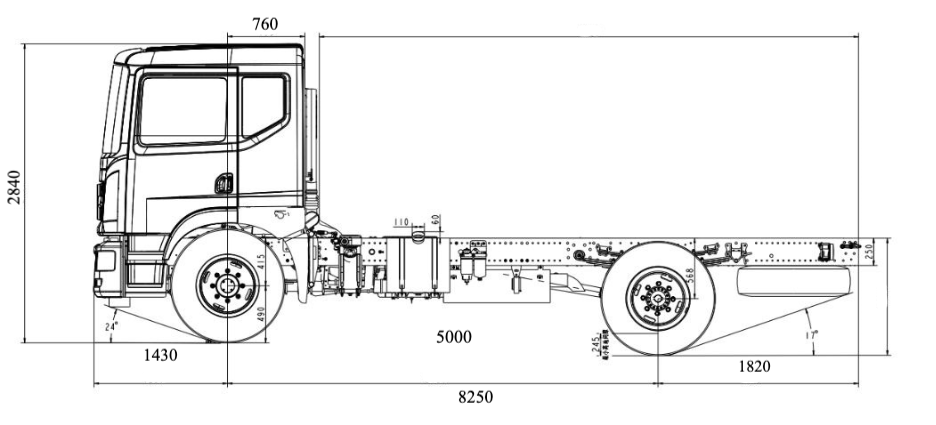

Чертеж шасси Dong Feng 1140
Описание
Машина каналопромывная МК-4 на базе шасси Dong Feng 1140 предназначена для эксплуатации на предприятиях коммунального хозяйства. с ее помощью проводят ликвидацию засоров и аварийную и профилактическую очистку канализационных систем, в частности:
-
Проливная канализация.
-
Колодец.
-
Отстойник
-
Водосточная труба.
-
Канализационная труба.
Каналопромывочный автомобиль комплектуется разными по размеру и функциональности насадками, которые применяют для формирования струи высокого давления и очистки того или иного элемента канализационной системы, в зависимости от степени его засоренности и размера.
Специальное оборудование состоит из:
-
Цистерны
-
Водяной насос с приводом
-
Барабану с намотаным рукавом
-
Гидравлическая система
-
Вспомогательное оборудование
Насос и барабан с рукавом расположены в отсеке, что позволяет использовать машину круглый год.
Технические характеристики каналопромывной машины МК-4 на шасси Dong Feng 1140
| Параметр | Показатель |
|
Объем |
3,5 м3 |
|
Материал цистерны |
Нержавеющая сталь |
|
Диаметр очистных труб: |
150-1000 мм. |
|
Длина рукава высокого давления: |
150 м. |
|
Насос высокого давления |
Jurop PNR- |
|
Производительность вакуумного насоса |
396-730 л/мин. |
|
Давление |
20 МПа. |
|
Масса спец оборудования |
3100 кг. |
|
Полная масса |
20500 |
|
Габаритные размеры |
|
|
Длина |
6800 мм. |
|
Ширина |
2500 мм. |
|
Высота |
3040 мм. |
|
Каркас |
+ |
|
Барабан с гидроприводом, с возможностью плавной регулировки оборотов и реверсивным режимом |
+ |
|
Устройство обмывки рукава высокого давления |
+ |
|
Размывной пистолет |
+ |
|
Счетчик моточасов |
+ |
|
Сигнализация минимального уровня воды |
+ |
|
Возможность продувки водяной системы |
+ |
|
Эффективный водяной фильтр |
+ |
|
Осветление рабочего отсека |
+ |
|
Заправочная колонка |
+ |
|
Набор размывных головок |
2 шт. |
|
ЗИП |
+ |
Технические характеристики шасси Dong Feng 1140:
|
Колесная формула |
4х2 |
|
Полная разрешенная масса |
14 490 кг. |
|
Снаряженная масса |
4 850 кг. |
|
Максимальная скорость |
109 км/ч. |
|
Бак |
160 л. |
|
Габаритные размеры |
|
|
Длина |
8250 мм. |
|
Ширина кабины |
2460 мм. |
|
Высота кабины (без порога) |
2840 мм. |
|
Колесная база |
5000 мм. |
|
Передний свис |
1430 мм. |
|
Задний свис |
1820 мм. |
|
Ширина рамы |
860 мм. |
|
Высота рамного профиля |
250 мм. |
|
Ширина рамного профиля |
80 мм. |
|
Кабина |
Цельнометаллическая, на механической подвеске, с галогеновыми фарами, три места + спальная полка |
|
Рулевое управление |
|
|
Тип |
с гидроусилителем, «винт-шариковая гайкарейка-сектор» |
|
Двигатель |
|
|
Модель двигателя |
Cummins, ISB 180 50 |
|
Тип |
шестицилиндровый дизель с интеркулером и турбонаддувом, система Common Rail |
|
Мощность двигателя |
180/132/2500 кс/кВт/в минуту |
|
Крутой момент |
700Нм/1200-1600 об-минут |
|
Объем |
5.9 л. |
|
Диаметр цилиндра |
102 мм. |
|
Ход поршня |
120 мм. |
|
Соответствие экологическим стандартам |
Евро V |
|
Коробка передач |
|
|
Марка |
DONGFENG DF6S900 OD |
|
Тип |
механическая, 6 – ступенчатая |
|
Количество передач |
6 вперед / 1 назад |
|
Передаточный ряд |
7.967, 4.589, 2.664, 1.579, 1, 0.875, задняя 7.105 |
|
Тормозная система |
Рабочая Двухконтурная пневматическая в разделением по передним и задним колесам, с АБС (WABCO), барабанные тормозные механизмы всех колес, одноцилиндровый компрессор с подогреваемым осушителем Вспомогательный Моторный тормоз-замедлитель Стояночная |
|
Сцепление |
|
|
Тип |
Сухое, однодисковое 350 мм, с гидравлическим приводом и пневмоуправлением |
|
Подвеска |
|
|
Первая ось |
Тип Эллиот, максимальная нагрузка 6 т, параболические рессоры и гидравлические амортизаторы |
|
Вторая (ведущая) ось |
Максимальная нагрузка 10.0 т, параболические рессоры и гидравлические амортизаторы, главная передача – гипоидная 4.56 |
|
Электросистема |
Генератор 70 А Батареи 2 х 180 А/ч, напряжение 24 В |
|
Колеса и шины |
|
|
Переднее/заднее колесо |
Шины 10.00R20 |
|
Марка |
Aeolus |
|
Стандартные опции |
Кондиционер, аудиосистема MP3/USB, бортовой компьютер с OBD |
Особенности
5 размывочных головок:
-
для профилактической очистки трубопроводов D=150-350мм
-
для профилактической очистки трубопроводов D = 150-500мм при ликвидации сильных засоров, отложений ила, гравия и др.
-
для профилактической очистки и ликвидации засоров трубопроводов D=70-350мм. Сопла: 1 переднее, 6 задних
-
для профилактической очистки и ликвидации засоров трубопроводов D=70-350мм. Сопла: 6 задних
-
для ликвидации засоров и профилактической очистки труб D = 200-400мм от смазки, мыльных растворов, известняка, для работы на вертикальных участках труб.
| Размывочная насадка КО-514.29.00.500-01 | |
| Материал | Ст.40Х |
| Диаметр | 70 мм. |
| Сопла | 1 перед., 8 задних |
| L | 120 мм |
| Вес | 1,4 кг |
| Q | 8...12,5 м³/ч |
Размывочная насадка КО-514.29.00.500-01 предназначена для профилактической очистки труб диаметром 150-350 мм с длительным режимом работы.
|
Размывочная насадка КО-514.29.00.600-01 |
|
|
Материал |
Ст.40Х |
|
Диаметр |
87 мм. |
|
Сопла |
1 перед., 10 задних |
|
L |
180 мм. |
|
Вес |
4.2 кг. |
|
Q |
8 ... 20 м³/час. |
Предназначена для профилактической очистки труб диаметром 150-1000 мм, ликвидации сильных засоров, отложений: ила, гравия, густого шлама. Режим работы длительный.
|
Размывочная насадка КО-502.08.06.001 |
|
|
Материал |
Ст.45 |
|
Диаметр |
58 мм. |
|
Сопла |
1 перед., 6 задних |
|
L |
80 мм. |
|
Вес |
0.5 кг. |
|
Q |
8 ... 12.5 м³/час. |
Размывочная насадка КО-502.08.06.001 предназначена для профилактической очистки и ликвидации засоров труб диаметром 70-350 мм с длительным режимом работы.
|
Размывочная насадка КО-514.29.00.700-01 |
|
|
Материал |
Ст.40X |
|
Диаметр |
70 мм. |
|
Сопла |
4 перед., 6 задних |
|
L |
160 мм. |
|
Вес |
1.8 кг. |
|
Q |
8 ... 20 м³/час. |
Размывочная насадка КО-514.29.00.700-01 предназначена для ликвидации засоров и профилактической очистки труб диаметром 200-400 мм от смазки мыльных растворов, известняка, для работы на вертикальных участках труб. Режим работы длительный.
|
Устройство для высасывания ила Эжектор КО-514.29.00.900 |
|
|
Материал |
Ст.3 |
|
Диаметр |
160 мм. |
|
Сопла |
3 внутри |
|
L |
290 мм. |
|
Вес |
6.5 кг. |
|
Q |
8 ... 12.5 м³/час. |
Устройство для высасывания ила Эжектор КО-514.29.00.900 действует на принципе "Вентури". Устройство работает для подъема ила с больших глубин: вода, впрыскиваемая с высокой скоростью (100-200 м/сек) около 95%.
Использование данного устройства с вакуумным насосом позволяет отсасывать плотный ил из глубин 10-15 м. С помощью одного или двух соединенных последовательно всасывающих рукавов. Глубина всасывания может изменяться в зависимости от плотности ила и скорости впрыска воды.
