Бурильно-крановая машина HKTC HLC-8026A Hyundai Everdigm на MAN TGS 33.400 6X6

Чертеж

Описание

Бурильно-крановая машина HKTC HLC-8026A Hyundai Everdigm, смонтированная на надежном шасси MAN TGS 33.400 с колесной формулой 6х6, сочетает в себе высокую производительность и универсальность, что делает ее незаменимой в сфере энергетики, строительства и строительства. Это оборудование предназначено для эффективного бурения скважин и отверстий под набивные сваи, а также для установки опор линий электропередач, что делает его многофункциональным инструментом для масштабных инфраструктурных работ.

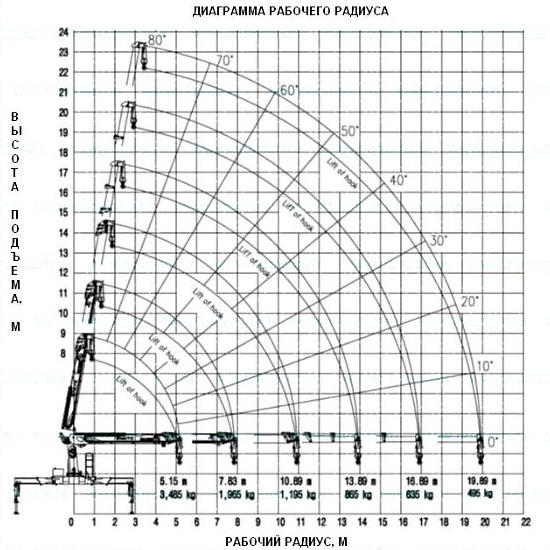

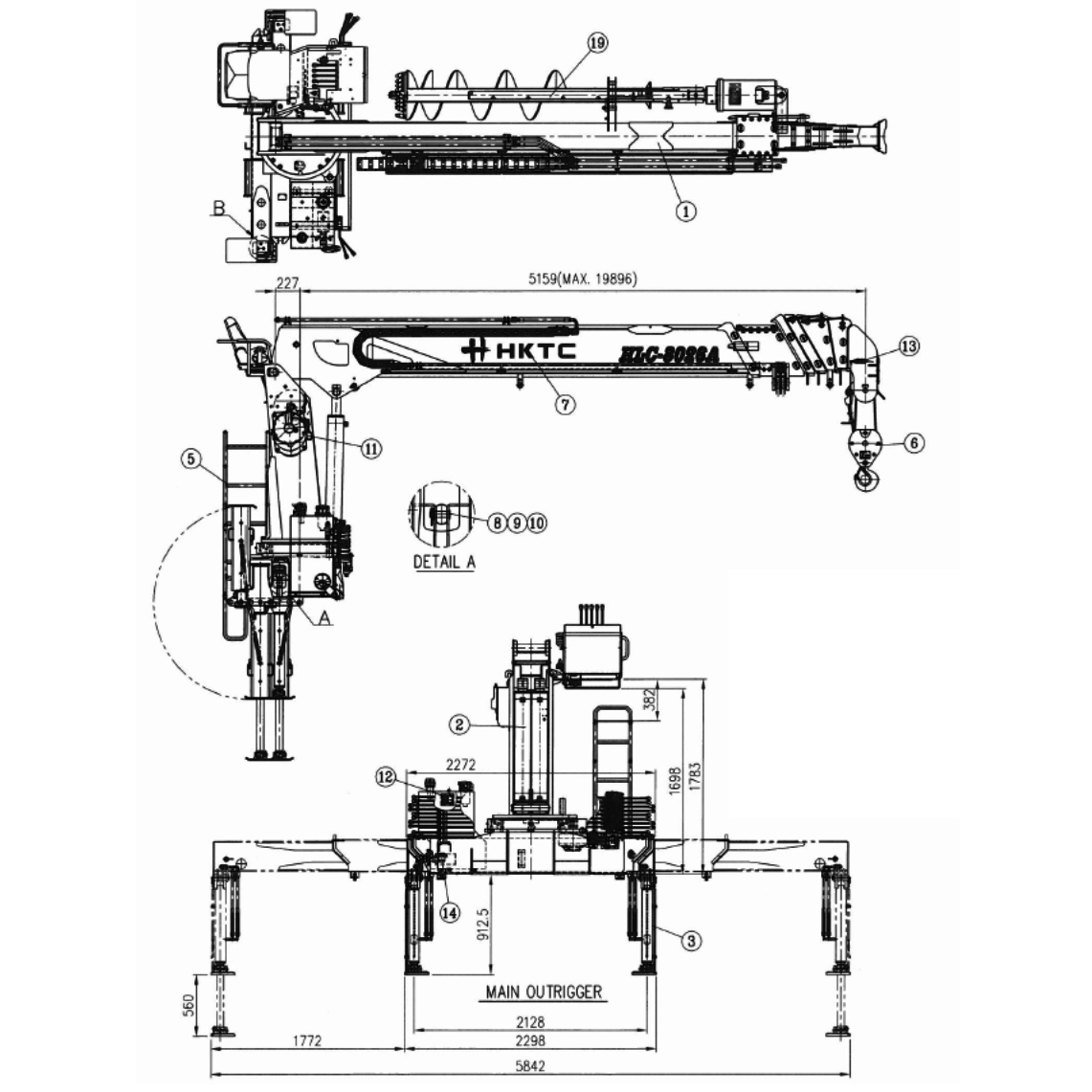

Основной установкой выступает тросовый кран-манипулятор HKTC HLC-8026A с шестигранной коробчатой ​​стрелой, состоящей из шести секций и обеспечивающей максимальный вылет до 19,9 метра. Рабочая высота подъема составляет 22 метра, а максимальная конструктивная высота – 23,3 метра, что позволяет выполнять работы на значительной высоте. Стрела имеет диапазон наклона от -16 до 79° и вращается со скоростью 1,8 об/мин, обеспечивая высокую маневровость. Максимальный грузовой момент составляет 21 тонно-метр, при этом номинальная грузоподъемность достигает 7600 кг на вылете 2 метра, а на максимальном вылете 19,9 метра возможен подъем груза массой 495 кг.

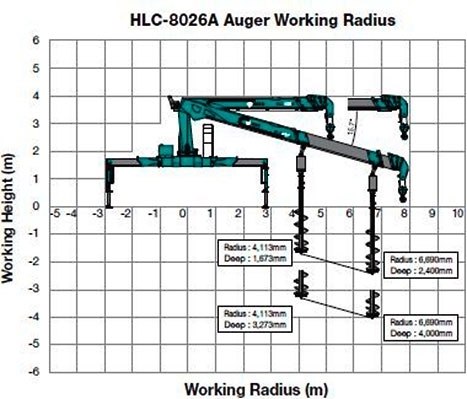

Установка оборудована гидравлическим буровым механизмом DIGGA PD10HF австралийского производства, обеспечивающим крутящий момент в 8490 Нм при частоте вращения 36 об/мин. Глубина бурения составляет 4 метра, а диаметр отверстия составляет 450 мм, что делает машину оптимальной для установки свайных фундаментов и опор разного типа. Длина шнека вместе с гидромотором составляет 5185 мм, а предусмотренный крутящий момент привода бура достигает 866 кгс/м, что гарантирует высокую эффективность даже в сложных грунтовых условиях.

Для устойчивой работы на месте машина оборудована выдвижными опорами, передние из которых имеют расположение 5,8 метра, а задние – 4,5 метра. Лебедка установки рассчитана на трос диаметром 10 мм длиной 120 метров, что позволяет работать с разными грузами и инструментами. Производительность гидравлического насоса составляет 61 л/мин при рабочем давлении 210 бар, что гарантирует стабильную работу системы под нагрузкой.

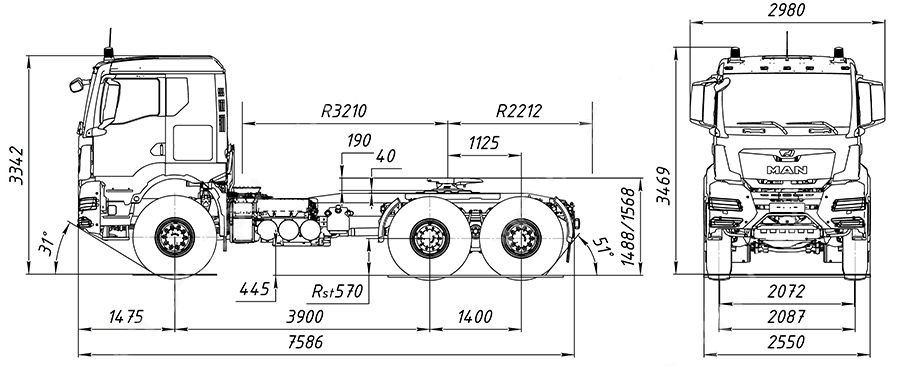

Общая масса крано-манипуляторной установки вместе с буровым оборудованием составляет 4,55 тонн, при этом она может монтироваться на шасси с полной массой от 7 тонн и выше. В данной конфигурации применено немецкое шасси MAN TGS 33.400 с полной массой 33 000 кг и колесной базой 3900 мм, обеспечивающее высокие тяговые характеристики, проходимость благодаря формуле 6х6 и надежную работу на сложных участках.

Сочетание надежности MAN и технологических решений Hyundai Everdigm делает HKTC HLC-8026A универсальной машиной, способной выполнять функции как мощного крана-манипулятора, так и высокоэффективной бурильной установки. Она сочетает в себе высокую грузоподъемность, большой рабочий вылет, современную гидравлику и устойчивую конструкцию, что гарантирует эффективность и долговечность эксплуатации в самых сложных условиях.
