Бортовой автомобиль FOTON AUMARK BJ 1128 с полной массой 12 000 кг. Оснащен дизельным двигателем Cummins ISF3.8s5168, который соответствует экологическому стандарту Euro-5, двигатель имеет объем 3,76 литра и развивает мощность 122 кВт (166 л.с.).

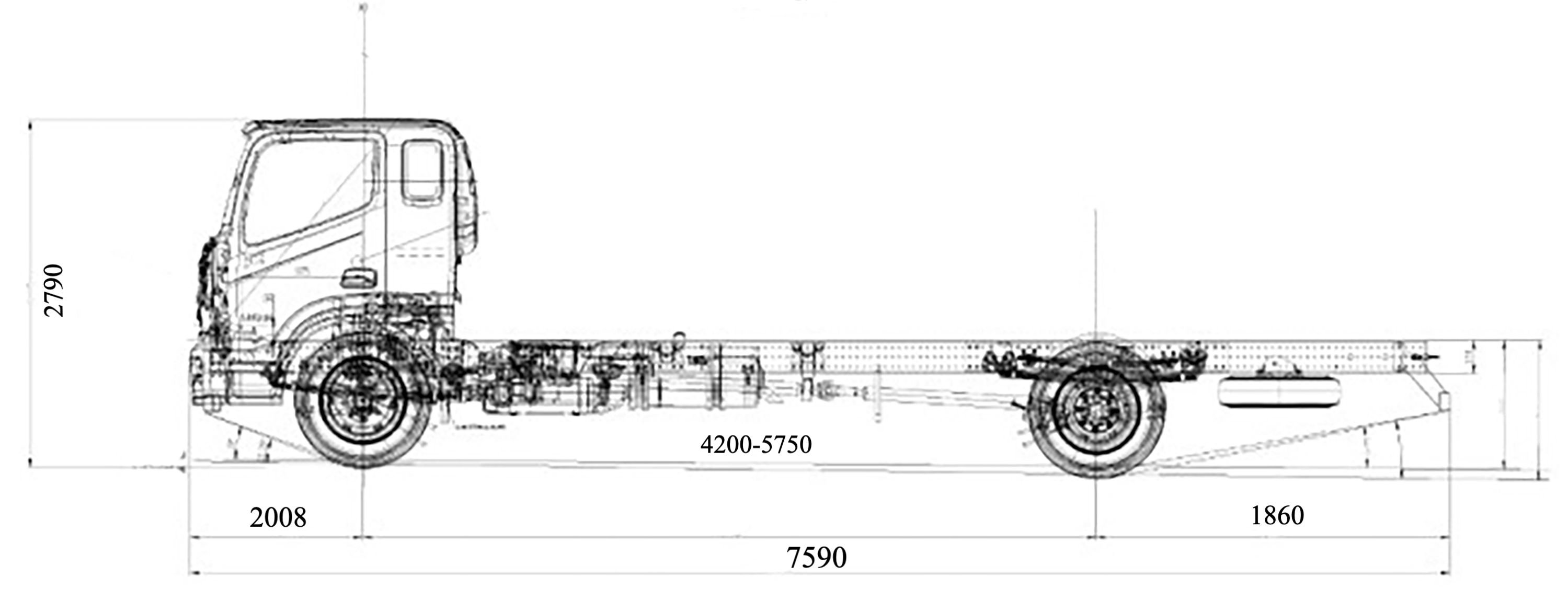

Чертежи
Описание
Данный кран-манипулятор можно монтировать на грузовые автомобили JAC, FOTON,Dongfeng,Iveco,Ford,Mercedes, Isuzu, Hyundai, Baw и др., а также эксплуатировать стационарно.
Крано-манипуляторная установка Fassi F 115 A.0.21 с максимальным гидравлическим вылетом 6,25 м., м – наиболее востребованная длина при строительных работах.
Грузовой момент крана-манипулятора Fassi F 115 A.0.21 составляет – 11,62 т.м; грузоподъемность на минимальном вылете стрелы 2,05 м – 5400 кг, на максимальном вылете стрелы 6,05 м – 1915 кг.
Если необходимость работ на большом вылете невелика – можно воспользоваться механическими секциями удлинения. Для крана-манипулятора Fassi F 115 A.0.21 можно установить секции с максимальным вылетом до 10,50м. Заказать и установить их на уже имеющийся кран всегда возможно.
Трансмиссия представлена 6-ступенчатой механической коробкой ZF 6S500, которая обеспечивает плавное и эффективное переключение скоростей. Колесная формула 4х2 и колесная база 5200 мм придают автомобилю стойкость и маневренность во время движения.
Габаритные размеры автомобиля составляют 8940 мм в длину, 2345 мм в ширину и 2520 мм в высоту. Собственная масса автомобиля составляет 4000 кг, что позволяет перевозить значительные грузы с соблюдением допустимых нагрузок: на переднюю ось – 4600 кг, на заднюю ось – 8000 кг.
Автомобиль оснащен пневматической тормозной системой с дисковыми тормозами на передних колесах и барабанными на задних, что обеспечивает надежное и эффективное торможение. Топливный бак объемом 200 литров обеспечивает длительную работу без необходимости частой дозаправки. Максимальная скорость автомобиля составляет 100 км/ч, что является лучшим показателем для грузового транспорта такого класса.
Кабина без спального места рассчитана на комфортную работу водителя в течение рабочего дня. Автомобиль оснащен шинами размера 265/70R19.5, обеспечивающими надежное сцепление с дорожным покрытием и устойчивость во время движения.
Благодаря своим техническим характеристикам и надежности, FOTON AUMARK BJ 1128 является отличным выбором для предприятий, занимающихся перевозкой грузов, строительных материалов и других товаров, обеспечивая эффективность и экономичность эксплуатации.
|
Бортовая платформа Характеристики |
|
|
Кузов металлический прямобортный с откидными задними и боковыми бортами. |
|
|
Размеры бортовой платформы, мм |
|
|
Длина, мм. |
6 030 |
|
Ширина, мм. |
2 400 |
|
Высота, мм. |
500 |
|
Легкосменные боковые стойки |
|
|
Основание пола – рифленая сталь. |
|
|
Борты – алюминий, открывающиеся с замками |
|
|
Грузовой момент (тм) |
11,62 |
|
Стандартный вылет (м) |
6,25 |
|
Гидравлическое телескопирование (м) |
1,95 |
|
Угол поворота (°) |
390 |
|
Вращающийся момент (kNm) |
17,6 |
|
Рабочее давление (MPa) |
30,5 |
|
Рабочий поток (л/мин) |
30 |
|
Емкость гидробака (л.) |
90 |
|
Масса КМУ (кг.) |
1390 |
|
Ширина КМУ (мм.) |
2305 |
|
Длина КМУ (мм.) |
805 |
|
Высота КМУ (мм.) |
2205 |
|
Модель двигателя |
Cummins ISF3.8s5168 |
|
Мощность двигателя, л.с. (кВт) |
166 (122) |
|
Объем двигателя |
3,76 л |
|
Экологический стандарт |
EURO-5 |
|
Коробка передач |
механическая ZF 6s500 6+1 |
|
Управление управления |
с гидроусилителем |
|
Колесная формула |
4х2 |
|
Размер шин |
265/75 R19.5 |
|
Тормозная система |
пневматическая тормозная система |
|
Тормозной механизм, передний/задний |
дисковый/барабанный |
|
Подвеска, передняя/задняя |
полуэллиптическая/полуэллиптическая |
|
Объем топливного бака, л |
200 |
|
Колесная база, мм |
5200 |
|
Допустимая нагрузка на переднюю ось, кг |
4200 |
|
Допустимая нагрузка на заднюю ось, кг |
9000 |
|
Полная масса, кг |
12 000 |
|
Собственный вес, кг |
3990 |
|
Грузоподъемность, кг |
8010 |
|
Кабина |
Со спальным |
|
Сидения |
регулируемые |
|
Ремни безопасности |
есть |
|
Безопасность |
центральный замок с пультом дистанционного управления |
|
Кондиционер |
есть |
|
ABS+ESC |
есть |
|
Электроподъемники стекла |
есть |
|
Магнитол + USB/MP3 |
есть |
|
Подогрев зеркал заднего вида |
есть |
