Бортовый грузовик MAN TGS 33.400 6×6 — это мощное и надежное шасси, созданное для работы в условиях повышенных нагрузок и сложного рельефа. Установленный кран-манипулятор FASSI F365A.2.22 (e-dynamic) — современное итальянское гидравлическое оборудование среднего тоннажного класса. Оснащен дизельным двигателем D2066 LF06, R6, габаритные размеры (Д×Ш×В) 7 500 × 2 500 × 3 300–3 800 мм. FASSI F365A. составляет до 11,5 т., а его максимальный вылет стрелы до 26,7 м.

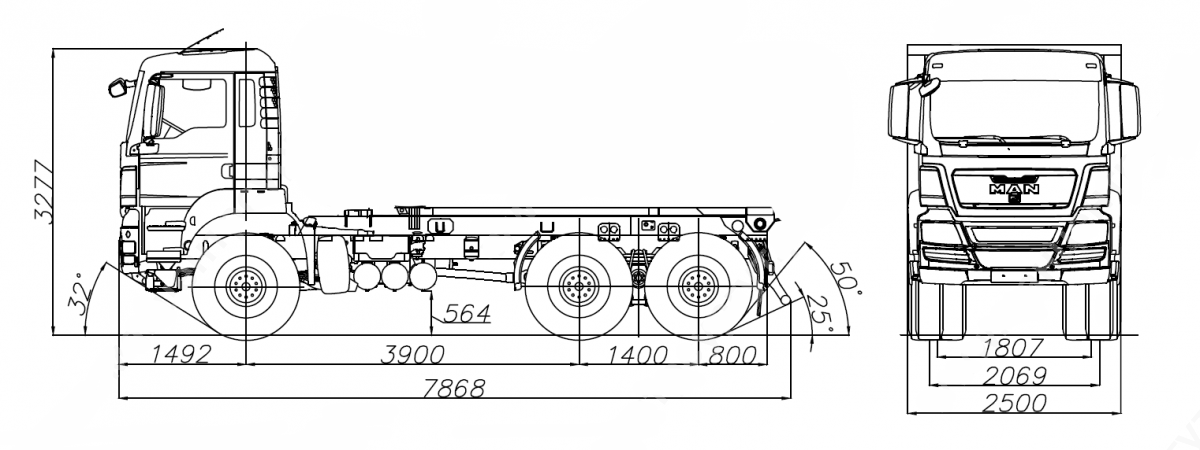

Чертеж
Описание
Бортовый грузовик MAN TGS 33.400 6×6 — это мощное и надежное шасси, созданное для работы в условиях повышенных нагрузок и сложного рельефа. Конструкция автомобиля базируется на усиленной раме, способной выдерживать значительные нагрузки без потери стабильности, что делает ее идеальным основанием для монтажа краново-бортового оборудования. Грузовик оснащен шестицилиндровым дизельным двигателем MAN D2066 LF06 рабочим объемом 10,5 литра, мощностью 400 л.с. (294 кВт), который обеспечивает высокий крутящий момент и стабильную производительность при транспортировке тяжелых грузов.
Полный привод 6×6 гарантирует уверенную проходимость на бездорожье, а система блокировки межосевых и межколесных дифференциалов обеспечивает надежное сцепление колес даже на слабых или скользких поверхностях. Трансмиссия типа MAN TipMatic 12.28 OD сочетает эффективность механической коробки с комфортом автоматического управления. Максимальная полная масса автомобиля составляет 33 000 кг, колесная база — около 4 500 мм, а общие габариты шасси — длина примерно 7 500 мм, ширина 2 500 мм, высота от 3 300 до 38 мм. Такая геометрия обеспечивает оптимальный баланс между устойчивостью, маневренностью и грузоподъемностью.
Подвеска грузовика выполнена на усиленных рессорах с гидравлическими амортизаторами, адаптированными к работе на неровных поверхностях. Тормозная система имеет барабанные механизмы большого диаметра и оборудована электронными системами ABS и EBS, повышающими безопасность движения. Кабина водителя эргономична, с отличной шумоизоляцией, удобным расположением органов управления и отличным обзором рабочей зоны. Благодаря высокой посадке и хорошей видимости грузовик удобен при работе с краном-манипулятором в тесных условиях или на строительных площадках.

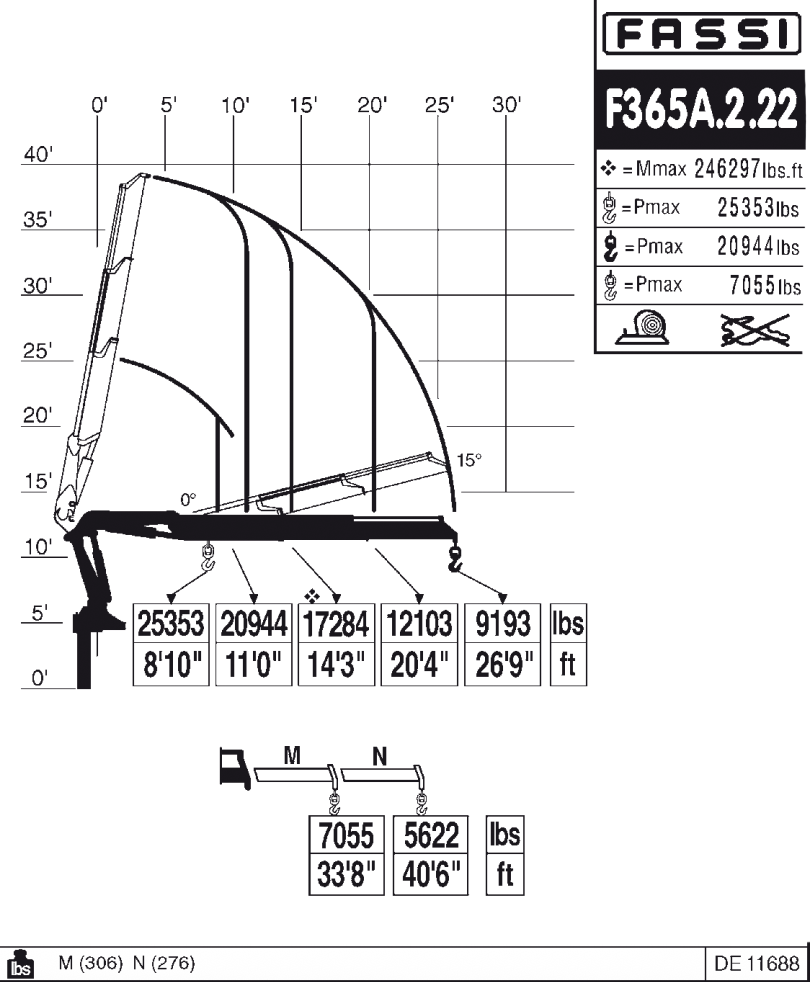

На базе этого шасси установлен кран-манипулятор FASSI F365A.2.22 (e-dynamic) — современное итальянское гидравлическое оборудование среднего тоннажного класса, отличающееся мощностью, точностью и высоким уровнем надежности. Максимальный грузовой момент составляет около 335 кН·м, а грузоподъемность на минимальном вылете достигает 11,5 тонны. Стрела имеет две гидравлические секции, обеспечивая оптимальный рабочий диапазон для выполнения различных погрузочно-разгрузочных операций. Максимальный вылет стрелы для этой серии — до 26,7 метра, что позволяет работать на большом расстоянии без перемещения автомобиля.
Габариты самого крана составляют длину около 2,52 м, ширину 1,055 м и высоту 3,35 м, что позволяет компактно размещать его за кабиной шасси, не нарушая центр тяжести конструкции. Кран оснащен системой e-dynamic, обеспечивающей электронное управление гидравликой, плавное торможение движений и автоматическое ограничение нагрузки при достижении критических значений. Сопротивления крана выдвигаются гидравлически, обеспечивая стабильность и безопасную работу даже на неровных поверхностях. Управление осуществляется как с пульта на станине, так и с помощью дистанционного радиоуправления, что повышает эффективность и безопасность работы.
Комбинация MAN TGS 33.400 6×6 и FASSI F365A.2.22 (e-dynamic) — это универсальный высокопроизводительный комплекс для выполнения транспортно-монтажных задач в строительстве, энергетике, промышленности и логистике. Надежное немецкое шасси, соединенное с точной итальянской гидравликой, гарантирует долговечность, высокую грузоподъемность и уверенное выполнение работ в самых сложных условиях.
| Технические характеристики шасси - MAN TGS 33.400 6×6 | |
| Производитель / Модель | MAN/TGS 33.400 (6×6) |
| Конфигурация приводов | Полный привод 6×6 с блокировкой межосевых и межколесных дифференциалов |
| Полная масса (GVW) | 33 000 кг |
| Двигатель | MAN D2066 LF06, R6, 10,5 л (дизель) |
| Мощность | 400 л. (≈ 294 кВт) |
| Трансмиссия | MAN TipMatic 12.28 OD (12-ступенчатая автоматизированная механика) |
| Колесная база | ≈ 4 500 мм (типичное исполнение для 6×6) |
| Габариты (Д×Ш×В) | ≈ 7 500 × 2 500 × 3 300–3 800 мм (в зависимости от кабины и опций) |
| Подвеска / Тормозная система | Усиленные рессоры, гидроамортизаторы / барабанные тормоза с ABS и EBS |
| Кабина | Серия TGS, эргономичная, с высоким обзором и шумоизоляцией |
| Технические характеристики крана-манипулятора - FASSI F365A.2.22 (e-dynamic) | |
| Производитель / Серия | FASSI Gru S.p.A (Италия) / серия e-dynamic |
| Максимальный грузовой момент | ≈ 335 кН·м |
| Грузоподъемность (мин. вылет) | до 11,5 т |
| Количество гидравлических секций | 2 секции (модификация 2.22) |
| Максимальный вылет стрелы | до 26,7 м (для серии F365A/L214; реальный 2.22 меньше) |
| Габариты крана (Д×Ш×В) | ≈ 2,52×1,055×3,35 м (в транспортном положении) |
| Система управления | e-dynamic — электронное управление гидравликой, защита от перегрузки, плавное торможение |
| Опорная система | Гидравлические аутриггеры с выдвижением для стабилизации во время работы |
| Управление | С панели на станине или радиопультом дистанционного управления |
Особенности
-
Полноприводное шасси MAN TGS 33.400 6×6 с колесной формулой 6×6 и блокировкой межосевых и межколесных дифференциалов обеспечивает стабильную проходимость на любом покрытии.
-
Двигатель MAN D2066 LF06 — рядный 6-цилиндровый дизель объемом 10,5 л и мощностью 400 л. (294 кВт), что обеспечивает высокий крутящий момент для тяжелых нагрузок.
-
Автоматизированная коробка TipMatic 12.28 OD — сочетание удобства «автомата» и надежности механики, оптимизированная под экономию топлива.
-
Усиленная рама и рессорная подвеска с гидравлическими амортизаторами приспособлены к монтажу КМУ и эксплуатации на пересеченной местности.
-
Полная масса (GVW) - 33 000 кг; колесная база ≈ 4500 мм; габариты ≈ 7 500 × 2 500 × 3 300–3 800 мм.
-
Эргономичная кабина серии TGS с высокой посадкой, шумоизоляцией и удобным обзором рабочей зоны.
-
Кран-манипулятор FASSI F365A.2.22 (e-dynamic) — гидравлическая система с двумя секциями стрелы и максимальным вылетом до 26,7 м (для серии F365A/L214).
-
Грузоподъемность КМУ — до 11,5 тонн при максимальном грузовом моменте ≈ 335 кН·м.
-
Габариты крана в транспортном положении — 2,52×1,055×3,35 м, что позволяет компактно разместить его за кабиной.
-
Система e-dynamic обеспечивает электронное управление гидравликой, защиту от перегрузок и плавность работы стрелы.
-
Гидравлические аутриггеры с раздвижными опорами гарантируют надежную стабилизацию при работе на любой поверхности.
-
Управление крана возможно как с панели на станине, так и через радиопульт дистанционного управления.
🔹 Преимущества
-
Сочетание германского шасси MAN и итальянского крана FASSI — гарантия надежности, производительности и долговечности.
-
Высокая автономность: автомобиль выполняет полный цикл погрузки, перевозки и разгрузки без привлечения дополнительной техники.
-
Оптимальный баланс мощности и точности – стабильная работа крана без потери устойчивости шасси.
-
Адаптированность к экстремальным условиям эксплуатации: работа при температурах от -40 °C до +50 °C и на любых типах покрытия.
-
Простота обслуживания и высокая ремонтопригодность – конструкции обоих брендов ориентированы на быстрый сервис.
-
Разветвленная сеть сервисных центров MAN и FASSI в Украине и ЕС — гарантия оперативной поддержки и поставок запчастей.
-
Комплекс подходит для строительства, энергетики, логистики и обслуживания инфраструктуры, обеспечивая высокую эффективность и безопасность.
