Бортовой грузовик FAW CA3250 с краном-манипулятором FASSI F165A.25 представляет собой высокоэффективный грузо-транспортный комплекс, построенный на основе усиленного шасси FAW серии J6 с колесной формулой 6×4. Габариты шасси составляют примерно (ДхШхВ) 8890×2490×3400 мм, а колесная база 4300 + 1350 мм. Грузоподъемность составляет около 20 т, а максимальная длина стрелы FASSI F165A.25 21,3 м. Модель шасси FAW CA3250P66K2T1E5, модель двигателя CA6DL2-37E5. Габариты КМУ (Д×Ш×В) 2,26×0,88×2,365 м.

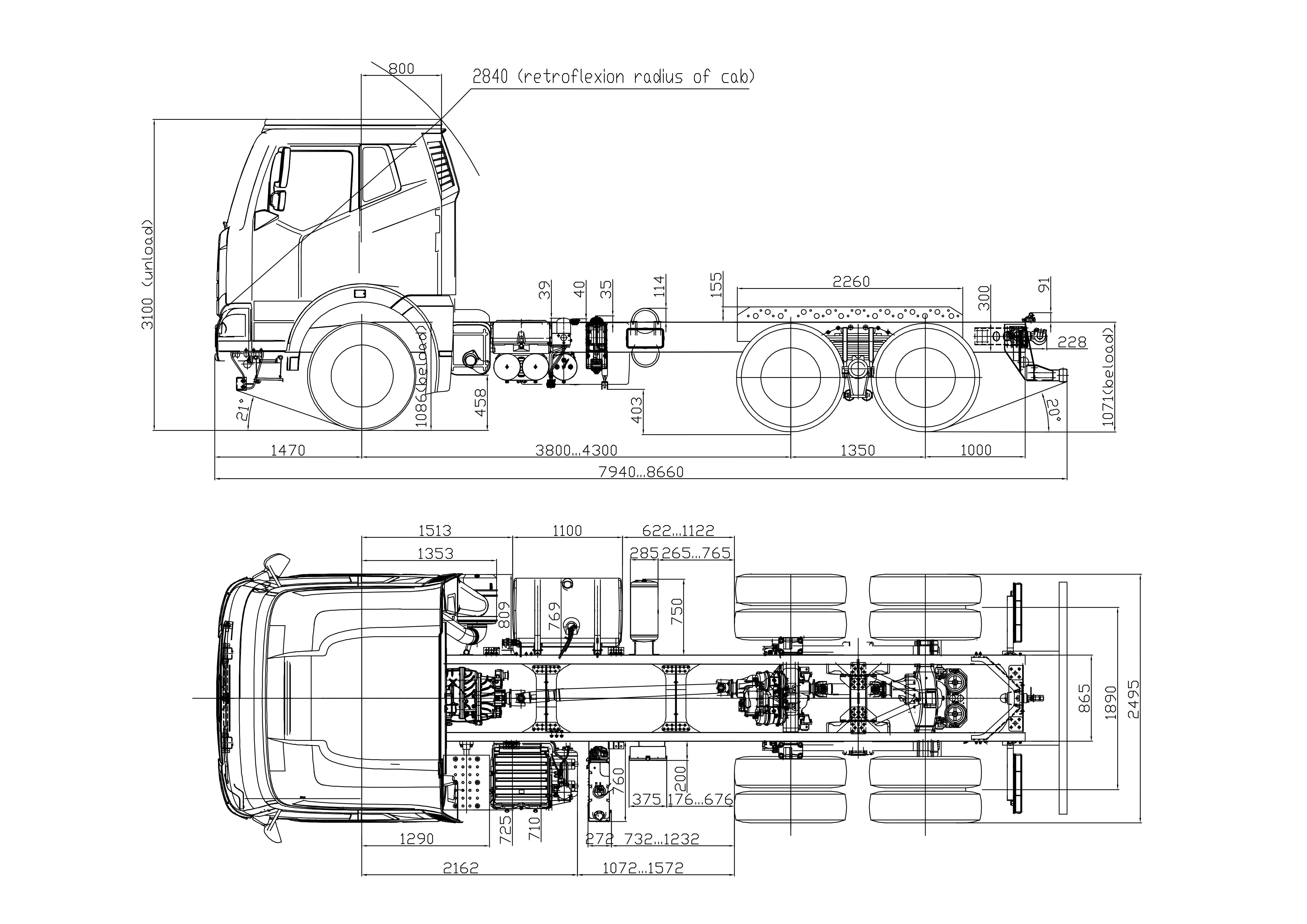

Чертеж
Описание
Бортовый грузовик FAW CA3250 с краном-манипулятором FASSI F165A.25 представляет собой высокоэффективный грузово-транспортный комплекс, построенный на основе усиленного шасси FAW серии J6 с колесной формулой 6×4. Конструкция автомобиля включает в себя стальную двойно усиленную раму, способную выдерживать большие нагрузки во время работы манипулятора, и мощный дизельный двигатель CA6DL2-37E4 объемом 8,6 л мощностью 370 л.с. с максимальным крутящим моментом 1550 Нм, что обеспечивает стабильную тягу, экономичность и уверенную работу под полной нагрузкой. Трансмиссия FAST Gear 12JSD160TA с 12 передающими передачами позволяет точно дозировать тягу на низких скоростях, что критически важно во время монтажных операций и маневрирования на стройплощадках.
Кабина FAW J6 разработана с учетом интенсивной профессиональной эксплуатации и обеспечивает высокую эргономику водителя, отличную обзорность, надежную шумоизоляцию и повышенную безопасность благодаря энергопоглощающей конструкции. Габариты шасси составляют примерно 8890×2490×3400 мм, а колесная база — 4300+1350 мм. Снаряженная масса составляет около 10,5 т, а полная масса — более 35 т.
На шасси установлен итальянский кран-манипулятор FASSI F165A.25 — профессиональный КМУ среднего класса с грузовым моментом около 140 кН·м и собственной массой примерно 2,4 т. Манипулятор обеспечивает вылет стрелы до 16,95 м (в зависимости от конфигурации секций. вылете и работать с большой точностью благодаря высокопроизводительной гидравлической системе. КМУ оснащен электронными системами контроля и защиты от перегрузок, обеспечивает поворот колонны на 360° и позволяет производить подъем и монтаж грузов без использования дополнительной техники. Благодаря компактности и относительно небольшой собственной массе FASSI F165A.25 не снижает полезную грузоподъемность автомобиля, сохраняя оптимальный баланс между мобильностью и силой.
Совмещение грузовой бортовой площадки, усиленного шасси и кранового оснащения создает универсальный инструмент для строительно-монтажных, коммунальных, логистических, сервисных и промышленных задач. Автомобиль обеспечивает возможность самостоятельной погрузки и разгрузки конструкций, оборудования, технических элементов, контейнеров, стройматериалов и других грузов, что значительно уменьшает потребность в посторонней технике и сокращает время выполнения работ.
| Параметр | Показатель |
| Марка/модель шасси | FAW CA3250P66K2T1E5 |
| Колесная формула | 6×4 |
| Тип шасси | тяжелое дорожное шасси для надстроек (бортовая платформа, КМУ и т.д.) |
| Масса и нагрузка (для базового шасси без надстройки) | |
| Полная масса шасси (GVW) | 35 100 кг |
| Снаряженная масса шасси | 15 430 кг |
| Расчетная грузоподъемность шасси | 19 670 кг |
| Макс. нагрузка на переднюю ось | 7 500 кг |
| Макс. погрузка на заднюю тележку | 27 600 кг |
| Габариты и геометрия шасси | |
| Габаритная длина | 8 920 мм |
| Габаритная ширина | 2 495 мм |
| Габаритная высота (по кабине) | 3 480 мм |
| Колесная база | 4 300 + 1 350 мм |
| Колея передних колес | 2 020 мм |
| Колея задних колес | 1 890 мм |
| Минимальный диаметр разворота | 18 м |
| Максимальная скорость | 90 км/ч |
| Двигатель | |
| Модель двигателя | CA6DL2-37E5 |
| Тип | рядный 6-цилиндровый дизельный двигатель с турбонадувом и интеркулером |
| Рабочий объем | 8,6 л |
| Максимальная мощность, кВт (л.с.) | 276 кВт/375 л.с. при 2&100 об/мин |
| Максимальный крутящий момент, Нм | 1 500 Н·м при 1 300–1 500 об/мин |
| Экологический стандарт | EURO 5 |
| Топливная аппаратура | ТНВД BOSCH CPN2.2-6DL2, форсунки BOSCH CRIN2-6DL2 |
| Турбокомпрессор | HOLSET HX40W |
| Тип топлива | дизельное топливо |
| Трансмиссия и мосты | |
| Сцепление | YIDONG, диафрагменное, диаметр 430 мм |
| Коробка передач | FAST 12JSD160T, механическая, 12-ступенчатая, с коробкой отбора мощности (PTO) |
| Тип заднего моста | ведущая тележка с ступичным редуктором (hub-reduction) |
| Передаточное число главной передачи | 5,769 |
| Подвеска, колеса, тормоза | |
| Шины | 315/80 R22.5 |
| Система регулировки тормозов | автоматический регулятор тормозов Haldex |
| ABS | WABCO |
| Осушитель воздуха и клапаны | узел WABCO |
| Топливная система и бак | |
| Объем топливного бака | 400 л |
| Бак AdBlue (мочевина) | 40 л |
| Кабина и оборудование шасси | |
| Тип кабины | комфортная кабина с одним спальным местом, подрессоренная |
| Сидение водителя | пневматическое |
| Подъем кабины | гидравлический механизм ручного управления |
| Кондиционер | является |
| Аудиосистема | автомагнитола |
| Дополнительное оборудование | комплект инструментов, аварийный знак, кронштейн запасного колеса, антикоррозионная обработка рамы |

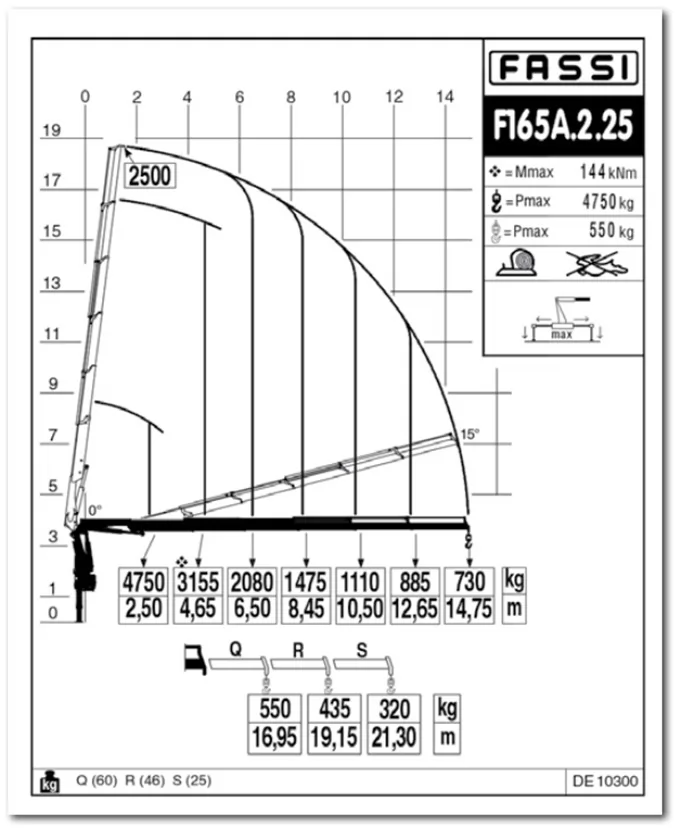

| Кран-манипулятор FASSI F 165 A.25 (F 165 A 2.25 e-dynamic) | |
| Тип КМУ | гидравлический шарнирно-коленчатый кран-манипулятор, серия A, версия 2.25 e-dynamic |
| Максимальный грузовой момент | 144 кН·м |
| Собственная масса КМУ | 2,34 т |
| Габариты КМУ (Д×Ш×В) | 2,26 × 0,88 × 2,365 м |
| Максимальный вылет стандартной стрелы | 14,75 м |
| Максимальный вылет с учетом полной конфигурации | 21,3 м (груз 0,32 т на макс. вылете) |
| Номинальная грузоподъемность на максимальном вылете | 0,32 т при 21,3 м |
| Система опор | гидравлические раздвижные аутриггеры (гидравлическая опорная система) |
| Система управления | дистанционное радиоуправление, электронное ограничение грузового момента (LMB) |
| Дополнительные функции | режим перегиба (articulated boom overstraining) для работы над кабиной, интегрированная система безопасности, возможность установки дополнительного оборудования (кулисы, крюк, захваты — в зависимости от комплектации) |
Особенности
1. Универсальный полноценный комплекс "грузовик + кран"
-
Автомобиль объединяет возможности бортового транспорта и профессионального кран-манипулятора, позволяющего выполнять весь цикл работ самостоятельно: подъем, погрузку, транспортировку и разгрузку без привлечения дополнительной техники. Это сокращает затраты предприятия, уменьшает количество задействованных специалистов и ускоряет операционные процессы.
2. Усиленное шасси FAW, рассчитанное на работу по КМУ
-
Шасси FAW CA3250 создано специально для установки тяжелых надстроек. Усиленная рама, правильное распределение массы и надежная задняя тележка обеспечивают стабильность работы манипулятора даже под большими нагрузками. Конструкция 6×4 гарантирует отличное сцепление, стойкость и высокую грузовую способность.
3. Мощный и экономичный двигатель 370 л.с.
-
Двигатель CA6DL2-37E5 обеспечивает высокую тягу, выносливость и экономичность при ежедневной интенсивной работе. Благодаря 1550 Нм крутящего момента грузовик уверенно работает с большими массами и демонстрирует стабильность во время работы манипулятора.
4. 12-ступенчатая профессиональная КПП FAST Gear
-
Коробка передач рассчитана на тяжелые условия эксплуатации и частое изменение режимов нагрузки. Она обеспечивает плавный старт, точную дозировку тяги и надежность при работе на малых скоростях во время монтажных операций.
5. Кран-манипулятор FASSI F165A.25 – один из лучших в своем классе
-
КМУ имеет грузовой момент 140 кН·м, большой вылет до 16,95 м и возможность работы с грузами до 6,6 т на минимальном радиусе. Итальянская точность, надежность и долговечность обеспечивают безошибочную работу в сложных условиях, а системы защиты делают подъем безопасным и контролируемым.
6. Высокий уровень безопасности и электронных систем
-
Кран FASSI оснащен электронной системой контроля погрузки, ограничением грузового момента, датчиками стабильности и защитой от перегрузки. Это гарантирует безопасность оператора и исключает аварийные ситуации.
7. Максимальная автономность на объекте
-
Комплекс не нуждается в внешних кранах, погрузчиках или бригадах грузчиков. Один автомобиль и один оператор полностью закрывают все этапы работ – от забора груза до его монтажа или подачи на высоту. Для бизнеса это прямое уменьшение издержек.
8. Высокая ремонтопригодность и доступность запчастей
-
FAW является одним из самых массовых китайских брендов в Европе и Азии, поэтому все узлы — двигатель, КПП, тормоза, электроника имеют хорошую доступность и недорогое обслуживание. FASSI – премиум-сегмент, но с широкой сетью сервиса и полной поддержкой запчастей.
9. Надежная кабина и комфорт оператора
-
Кабина FAW J6 обеспечивает комфорт при длительной работе: эргономичное сиденье, хорошая обзорность, пневмоподвеска, шумоизоляция, кондиционер. Это уменьшает усталость водителя и позволяет работать дольше и эффективнее.
10. Идеальный выбор для строительства, монтажа, логистики, коммунальных работ
-
Может использоваться для доставки и монтажа контейнеров, металлоконструкций, оборудования, труб, лесоматериалов, бетонных элементов, техники. Подходит для городских и загородных работ, мест с ограниченным доступом и сложных строительных условий.
