Бортовой автомобиль FORD Trucks 3333 DC з КМУ COMET XC 3500 А3

Чертеж

Описание

Бортовый автомобиль FORD Trucks 3333 DC с крано-манипуляторной установкой COMET XC 3500 A3 представляет собой универсальное решение для выполнения погрузочно-разгрузочных работ в строительстве, коммунальном секторе и логистике, сочетая функциональность классической бортовой платформы с возможностями автономной. Конструкция на базе трехосного шасси с колесной формулой 6×4 обеспечивает высокую устойчивость и эффективную работу в условиях повышенных нагрузок, а полная масса автомобиля до 34 т в сочетании с грузоподъемностью шасси 16500 кг позволяет уверенно работать с тяжелыми грузами.

Шасси FORD Trucks 3333 DC оснащено дизельным двигателем Ford Ecotorq рабочим объемом 9,0 л, который развивает мощность 330 л.с. и крутящий момент 1300 Нм в диапазоне 1200–1700 об/мин, что обеспечивает стабильную тягу даже при полной загрузке и работе с краном. В паре с механической коробкой передач EATON ESO14409 (9+1) и ведущими мостами с передаточным числом 4,87 силовой агрегат гарантирует эффективную передачу крутящего момента и адаптацию к сложным дорожным условиям. Подвеска выполнена в виде параболических рессор спереди и балансирной системы сзади, что повышает устойчивость и равномерность распределения нагрузки между осями.

Бортовая платформа длиной 6000 мм, шириной 2550 мм и высотой бортов 600 мм изготовлена ​​из стали с рифленым полом, что обеспечивает надежность и износостойкость при интенсивной эксплуатации. Откидные борта с удобными замковыми механизмами реализуют трехстороннюю разгрузку, что значительно расширяет возможности использования автомобиля в ограниченных условиях строительных площадок или городской инфраструктуры.

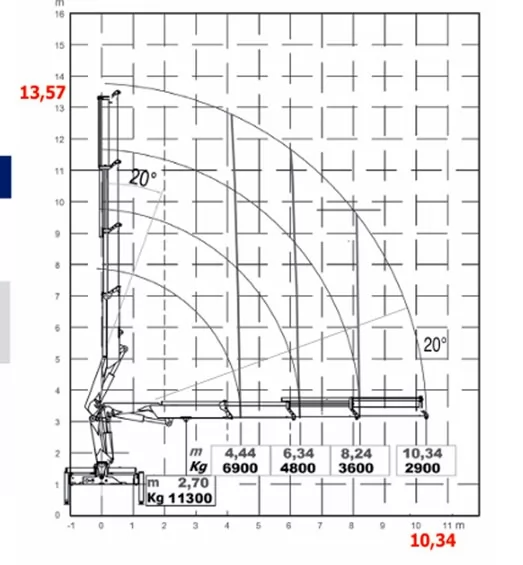

Крано-манипуляторная установка COMET XC 3500 A3, смонтированная за кабиной, обеспечивает высокую автономность выполнения работ. Максимальный грузовой момент составляет 30,6 тм, а телескопическая стрела с тремя секциями обеспечивает вылет до 10,34 м при максимальной высоте подъема 13,57 м. При минимальном вылете 2,7 м грузоподъемность достигает 11 300 кг, тогда как на максимальном вылете тяжелыми, да и с габаритными грузами. Угол вращения 400° обеспечивает широкую рабочую зону без необходимости частого перемещения автомобиля, а масса установки около 4000 кг свидетельствует о ее прочности и надежности.

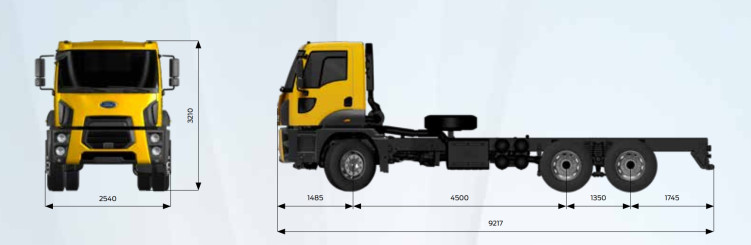

Габаритные размеры автомобиля составляют 9217×2540×3210 мм при колесной базе 4500 мм, что позволяет сохранять баланс между маневренностью и грузовыми возможностями. Топливный бак объемом до 410 л обеспечивает значительный запас хода, а пневматическая тормозная система ABS/ASR повышает безопасность во время движения. Кабина с высокой крышей и спальным местом, установленная на 4-точечной подвеске, создает комфортные условия для водителя даже во время длительных рабочих смен.

В результате данная конфигурация является эффективным инструментом для выполнения широкого спектра задач, где важны мобильность, автономность и способность работать с грузами без привлечения дополнительной техники.
