Экскаватор-погрузчик JCB 5CX 4х4

     Компания "Киевспецтех" предлагает вам экскаватор-погрузчик JCB модельного ряда 5CX с ковшами вместимостью 1,3 м³ и 0,3 м³ и интегрированным шасси. Экскаватор-погрузчик оснащен двигателем JCB Dieselmax 4,4 л., мощностью 100 л.с. или 74 кВт при 2200 об/мин. Колесная база JCB 5CX составляет 2220 мм. Общий вес экскаватора-погрузчика 9810 кг. Габаритные размеры экскаватора-навесника 5910х2360х3930 мм.

Глибина копання
4980 мм
Потужність двигуна
100 к.с.
Menu

Габаритные размеры

JCB 5CX 4х4

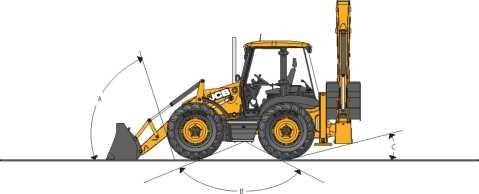

Углы по отношению к линии поверхности земли

JCB 5CX 4х4

Размеры погрузчика

JCB 5CX 4х4
Навесное оборудование погрузчика

JCB 5CX 4х4

Параметры экскаваторного оборудования

JCB 5CX 4х4

JCB 5CX 4х4

Описание

Экскаватор погрузчик JCB5CX имеет увеличенный дорожный просвет, за счет которого способен преодолевать участки с неровным покрытием и перемещаться пересеченной местностью. Также не помешают сложные грунтовые условия. Powerslide, являющаяся гидросистемой с установкой увеличенных гидроцилиндров. Каждая машина обязательно оборудована системой отслеживания LiveLink.

КППустанавливается автоматический тип с технологией TorqueLock. Экскаватор может передвигаться на шести скоростях, что позволяет сократить потребление дизельного топлива на 25%. Также устанавливается система плавного движения SRS, которая не позволяет машине терять устойчивость при движении по неровной поверхности, таким образом сокращая потери энергии. Система включается при движении на высокой скорости, а также для сокращения продолжительности цикла при выполнении основных рабочих операций.

Ходовая часть

На экскаваторе устанавливается система Autoshift, которая автоматически переключает три передачи, начиная с четвертой. Это позволяет сократить потребление горючего и обеспечить плавность хода. Предельная мощность может быть достигнута при включении опции кикдауна.

На экскаватор погрузчик JCB 5CX устанавливаются равновеликие колеса, каждое из которых управляется. Таким образом, оператор выбирает режим работы с возможностью поворота только передних колес, всех колес или крабового хода.

Мосты экскаватора характеризуются высокой прочностью и оборудуются дифференциалами повышенного трения. Это позволяет эксплуатировать шины более длительное время, исключить риск пробуксовки и гарантировать тягу даже при движении по оледеневшим территориям. Тормоза устанавливаются многодисковыми, работающими в масле, они также имеют длительный срок эксплуатации. Установка гидравлического усилителя позволяет снизить усилия оператора при торможении и выделить технику среди аналогичных машин.

Гидравлическая система

Гидросистема экскаватора погрузчика JCB 5CX усовершенствована:

  • гидравлический насос гарантирует динамическое управление потоками, что позволяет снизить продолжительность рабочего цикла и повышает экономичность;

  • установка гидроцилиндров большего объема позволяет увеличить мощность при любых условиях;

  • возможность нивелирования рабочего органа для исключения просыпания сыпучих материалов из ковша;

  • установка системы возврата ковша к копанию;

  • гидрошланги работоспособны даже при отрицательных температурах вплоть до -40 градусов;

  • устойчивость всех элементов гидросистемы к воздействию агрессивных сред – перепадов температур до минимальной и максимальной отметок, химически активных веществ, соли, растительного масла, ультрафиолетового излучения и т.д.

Вырывное усилие стандартного рабочего органа составляет 6,59 тн при максимальной глубине выемки 6,51 м. В стандартную сборку входит рабочий орган – ковш объемом 1,3 м3.

Предельная производительность машины достигается при загрузке рабочего органа. Это обеспечивается за счет установки равновеликих колес и дифференциала повышенного трения.

Кабина оператора

При установке цены JCB 5CX производитель учел затраты на изготовление кабины. Это современная кабина отличающаяся повышенным комфортом и установкой необходимых опций.

Для удобства оператора для входа в кабину предусмотрены перила, двери большого размера, ступени с решетчатым основанием для увеличения сцепления с подошвой оператора во время работы в снеговую погоду и других осадках.

Кабина характеризуется пониженной шумностью. Здесь же устанавливается кресло оператора на пневмоподушке, оно имеет функцию подогрева и подлокотники, на которых размещаются органы управления. Они представлены универсальными и эргономичными серводжойстиками. Такое положение органов управления снижает утомляемость оператора и гарантирует его концентрацию на рабочем процессе. Заказчик имеет право самостоятельно определить необходимые органы управления. Это могут быть джойстики или стандартная ручная система с возможностью переключения в режим X, SAE+ и ISO+. Для обеспечения безопасности работ предусмотрено широкое стекло, открывающее большой угол обзора рабочей площадки.

Стандартная комплектация включает в себя установку кондиционера. Основные показатели техники при работе выводятся на ЖК-монитор.

Фото и видео
Технические характеристики
Экскаватор-погрузчик JCB 5CX 4х4
Сравнить с другими моделями

Габаритные размеры

Модель

5CX

A Габаритная длина

5,91

B Колесная база

2,22

C Расстояние от оси поворотной колонки до оси заднего моста

1,36

D Дорожный просвет от опор

0,34

E Дорожный просвет от поворотной колонки

0,50

F Высота центра рулевого колеса

1,88

G Высота крыши кабины

3,03

H Габаритная высота

3,93

J Габаритная ширина

2,36

K Ширина ковша - стандарт

2,33

K* Ширина ковша - дополнительно

2,44

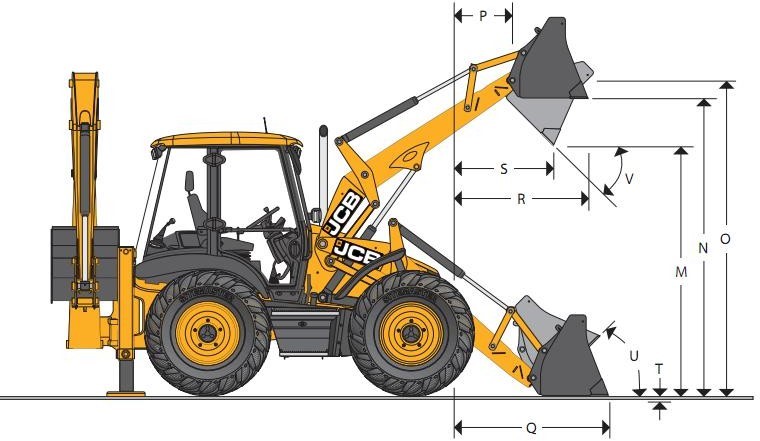

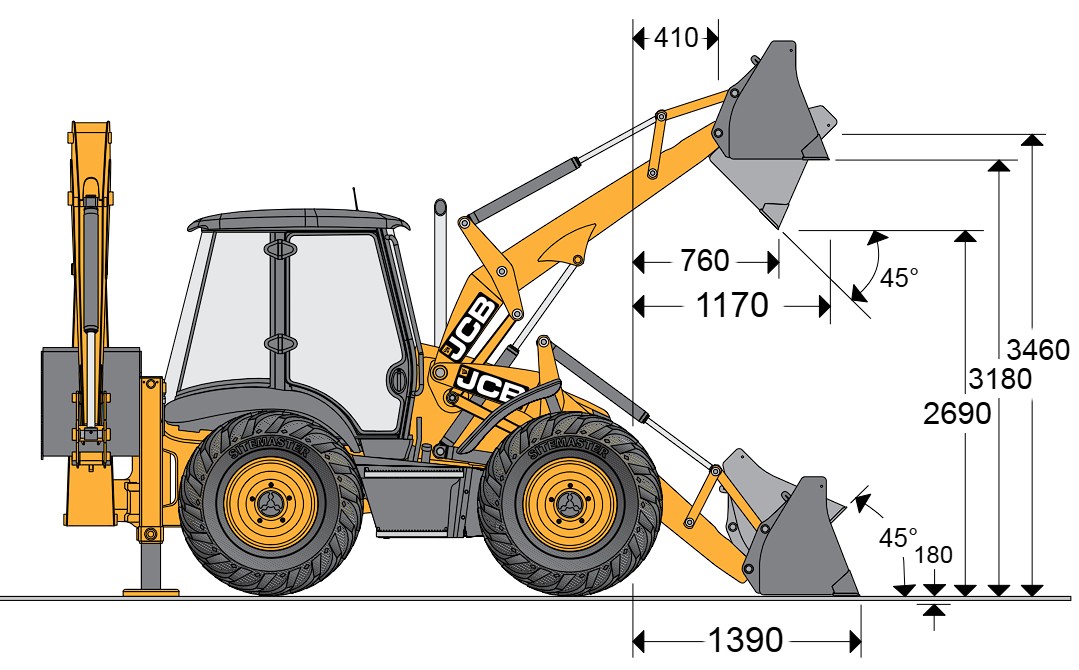

Погрузчик

Высота оси шарнира ковша

м

3,46

Вылет оси шарнира ковша

м

0,41

Вылет кромки ковша на уровне земли

м

1,39

Максимальный вылет поднятого ковша

м

1,17

Вылет поднятого ковша при разгрузке

м

0,76

Угол заброса ковша

град.

45°

Угол выгрузки

град.

45°

Ширина раскрытия челюстей

м

0,95

Сила нажима на кромке ковша

кгс

6590

Сила давления на стреле

кгс

5730

Номинальная грузоподъемность*

кг

4378

Сила сжатия челюстей

кгс

2945

Рабочий вес

кг

9810

Фронтальное оборудование



Ковш GP

Ковш 6 в 1

Ширина, мм

кость с шапкой м3

метрическая емкость

кость с шапкой м3

эометрическая емкость

2235

1,0

0,83

1,0

0,76

2350

1,1

0,91

1,0

0,76

2350

1,3

1,19

1,2

1,02

2440

-

-

1,3

1,19

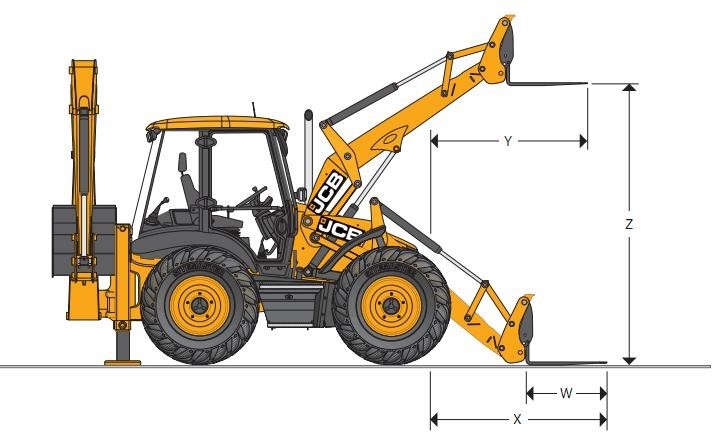

Вилы

Параметр

Вилы на челюстном ковши

Вила на каретке Quickhitch

Ширина профиля

м

0,08

0,08

Длина вил

м

1.1

1.1

Вылет вил на уровне земли

м

2,68

2,13

Вылет вил на максимальной высоте

м

2,30

1,76

Высота подъема

м

2,90

3,28

Минимальное расстояние между вилами

м

0,2

0,2

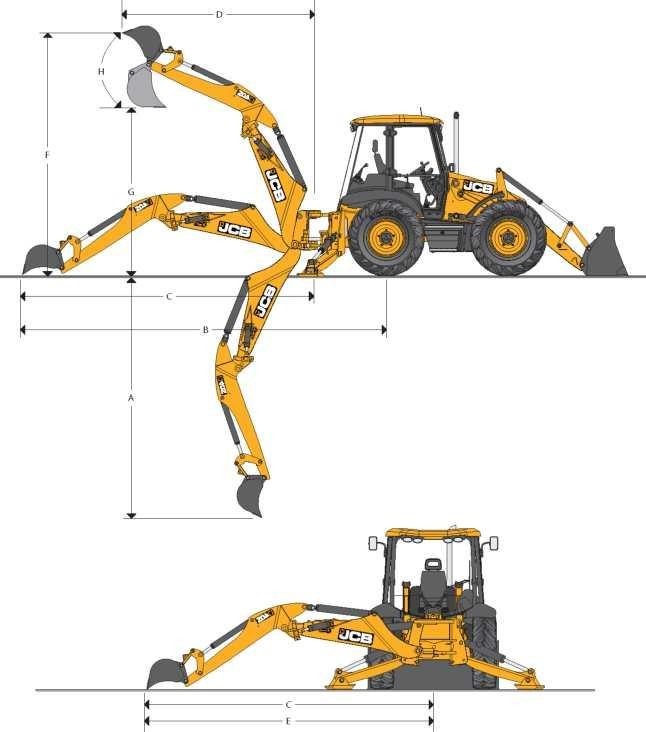

Параметры экскаваторного оборудования

Параметр



Телескоп, рукоятка

Максимальная глубина копания по SAE

Выдвинута

6,14 м

Втянутая

4,98 м

То же – при горизонтальном днище

Выдвинута

6,11 м

Втянутая

4,93 м

Максимальная глубина копания

Выдвинута

6,51 м

Втянутая

5,35 м

Максимальный вылет ковша от оси заднего моста

Выдвинута

8,44 м

Втянутая

7,35 м

Максимальный вылет ковша от оси поворотной колонки

Выдвинута

7,10 м

Втянутая

6,01 м

Вылет ковша от оси поворотной колонки при максимальной высоте подъема

Выдвинута

4,47 м

Втянутая

3,43 м

Максимальный вылет ковша от оси машины при повороте стрелы на 90 град.

Выдвинута

7,71 м

Втянутая

6,69 м

Максимальная высота подъема ковша по SAE

Выдвинута

6,52 м

Втянутая

5,89 м

Максимальная высота разгрузки

Выдвинута

5,03 м

Втянутая

4,06 м

Максимальная высота разгрузки по SAE

Выдвинута

4,55 м

Втянутая

3,58 м

Смещение поворотной колонки по стандартной ширине рамы опор



1,16 м

Угол поворота ковша



201°

Двигатель

Двигатель:

JCB Dieselmax, четырехцилиндровый дизельный двигатель с непосредственным впрыском топлива и турбонадувом.

Номинальная мощность по ISO TR 14396 и SAE J 1995 при 2200 об/мин – 74,2 кВт

/ 100 л.с.

КПП:

Автоматическая 6/4

Переключение реверса:

При помощи сервопривода на рулевой колонке.



Режимы управления:

  • поворотный передний мост,

  • поворотные оба моста (путей в путь),

  • крабовый ход.

Гидравлические насосы:

Основные и дополнительный – шестеренчатого типа

Общие параметры фронтального и экскаваторного оборудования

Фронтальный погрузчик:

Тип ковша

6-в-1

Емкость ковша с шапкой

1,3 м3

Ширина ковша

2 438 мм

Высота выгрузки по кромке ковша (45°)

2,69 м

Высота загрузки поверх бортов

3,18 м

Грузоподъемность ковша при максимальной высоте

4 378 кг

Сила сжатия челюсти ковша

29,40 кН

Экскаватор:

Тип рукояти

Телескопический

Емкость с шапкой

0,3 м3

Ширина ковша

800 мм

Максимальная глубина копания (Рукоять выдвинута/втянута)

5,88м/4,67м

Максимальная высота копания (Рукоять выдвинута/втянута)

6,26м/5,45м

Максимальная высота загрузки (Рукоять выдвинута/втянута)

4,73м/3,84м

Максимальный вылет от оси поворота каретки (Рукоять выдвинута/втянута)

6,54м/5,40м

Смещение каретки

1,16 м

Угол поворота ковша

201º

Усилие на кромке ковша:



- гидроцилиндр поворота на ближнем проушине

54,0 кН

- гидроцилиндр поворота на дальнем проушине

63,0 кН
