Екскаватор-навантажувач JCB 5CX 4х4

     Компанія "Київспецтех" пропонує вам екскаватор-навантажувач JCB модельного ряду 5CX з ковшами місткістю 1,3 м³ та 0,3 м³ та інтегрованим шасі. Екскаватор-навантажувач оснащений двигуном JCB Dieselmax 4,4 л., потужністю 100 к.с. або 74 кВт при 2 200 об/хв. Колісна база JCB 5CX становить 2 220 мм. Загальна вага екскаватора-навантажувача 9810 кг. Габаритні розміри екскаватора-наватажувача 5910х2360х3930 мм.

Глибина копання
4980 мм
Потужність двигуна
100 к.с.
Menu

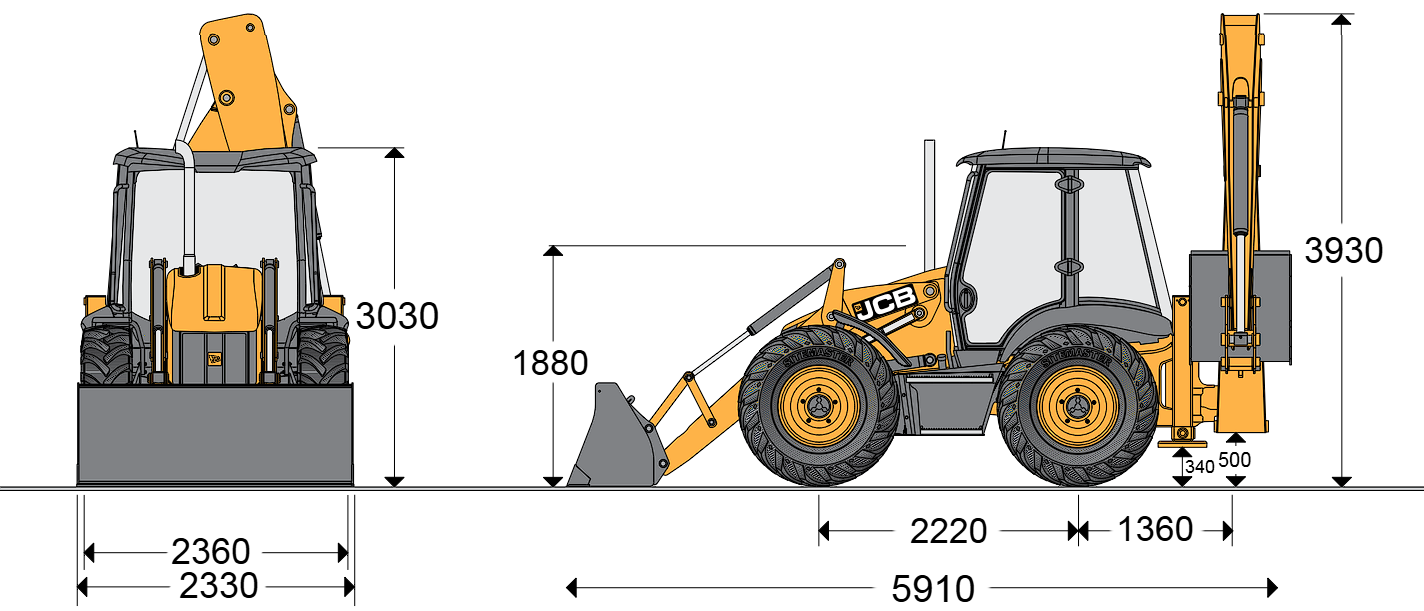

Габаритні розміри

JCB 5CX 4х4

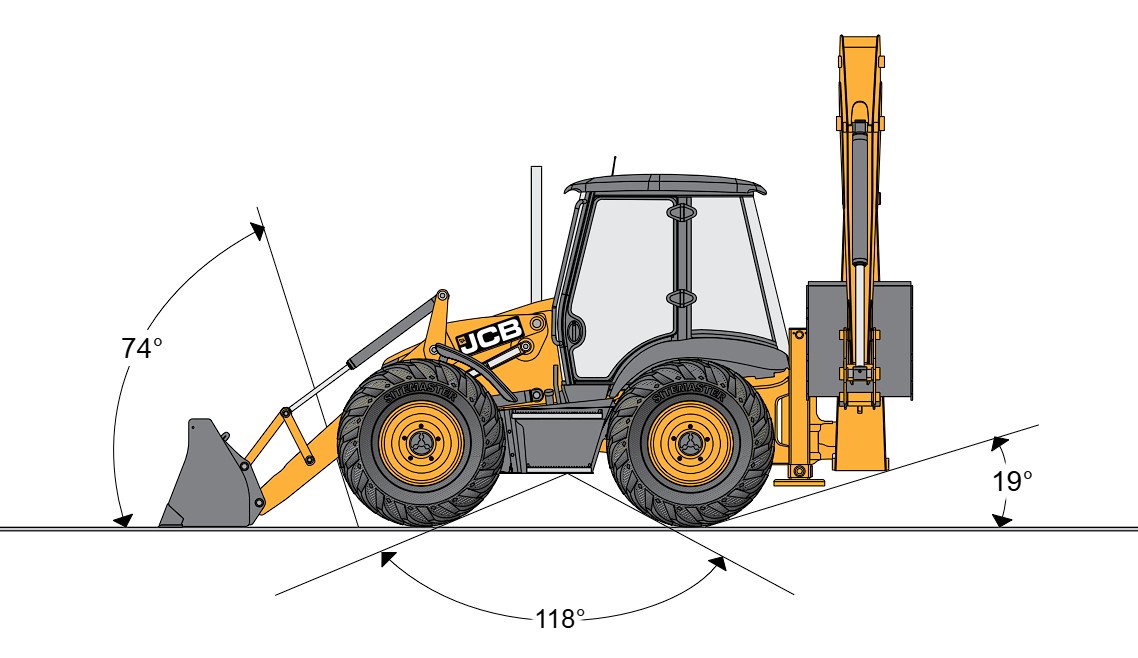

Кути по відношенню до лінії поверхні землі





JCB 5CX 4х4

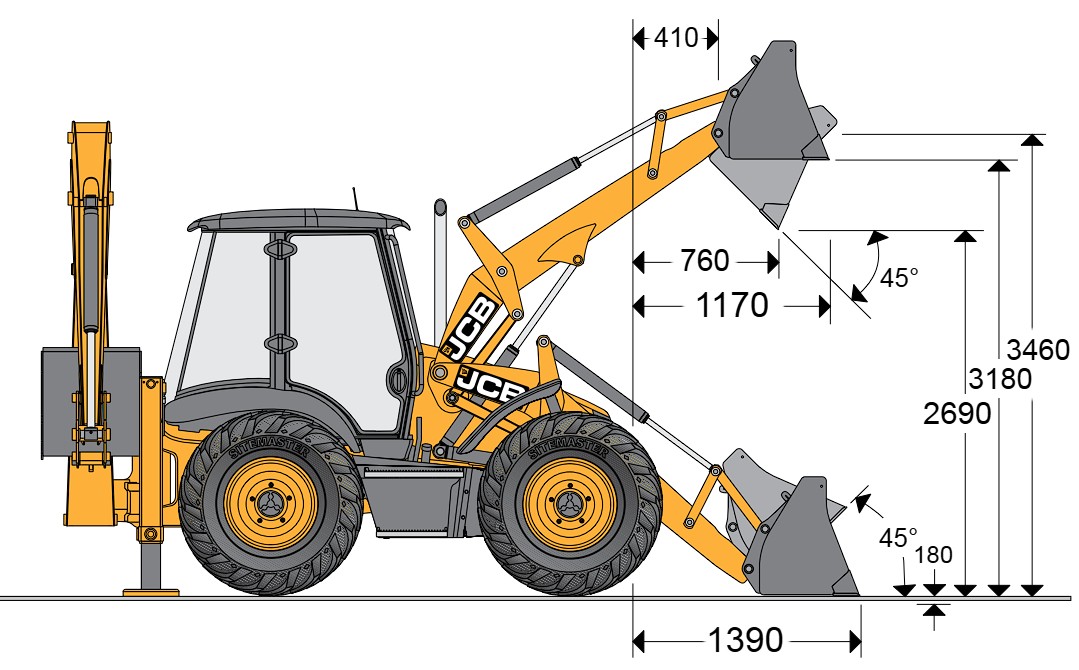

Розміри навантажувача

JCB 5CX 4х4

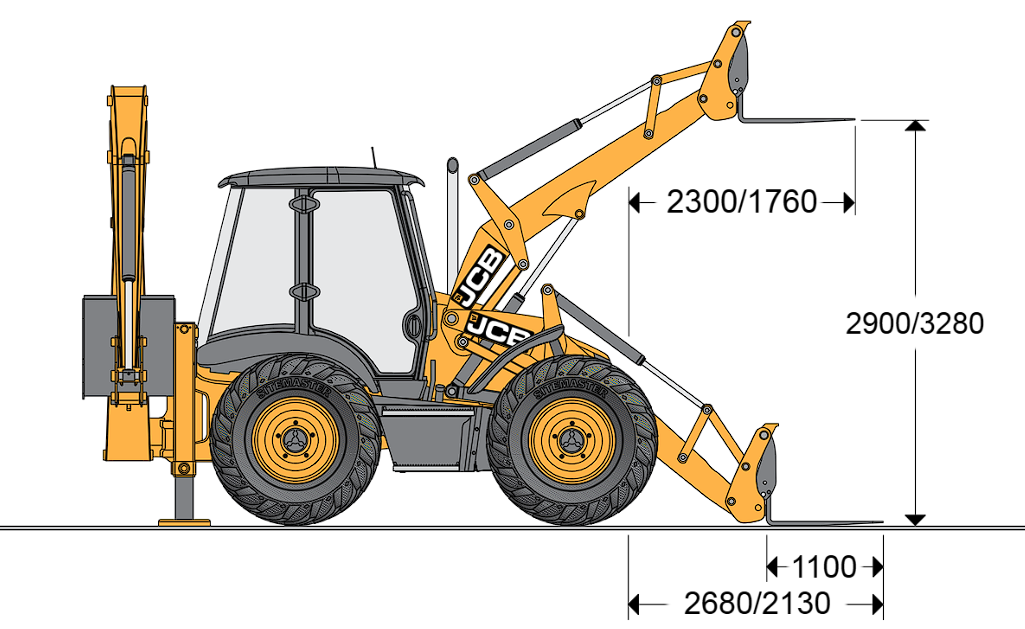

Навісне обладнання навантажувача

JCB 5CX 4х4

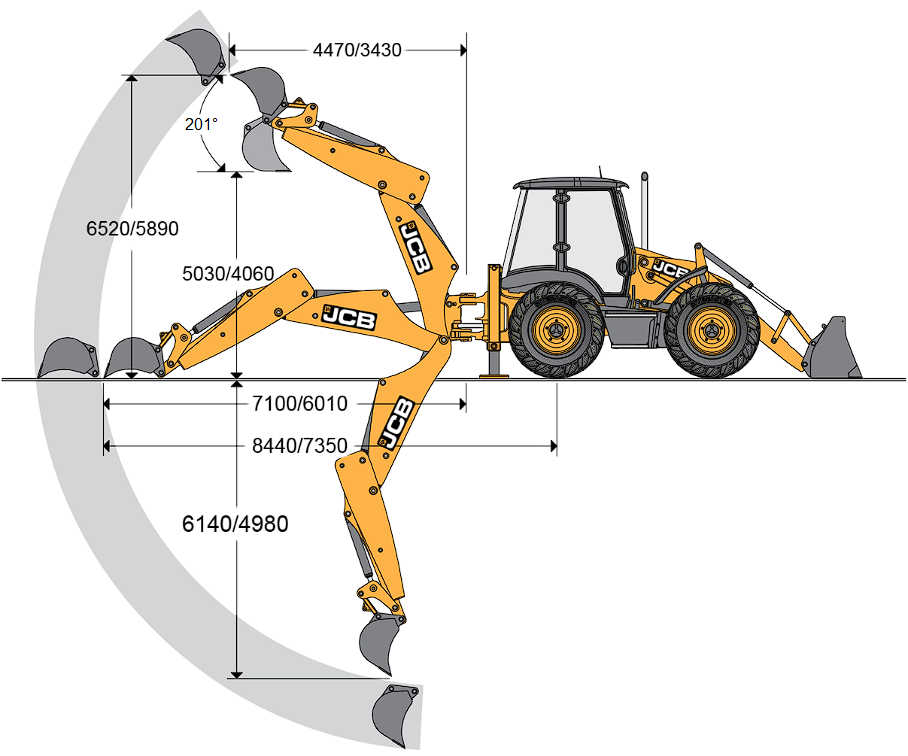

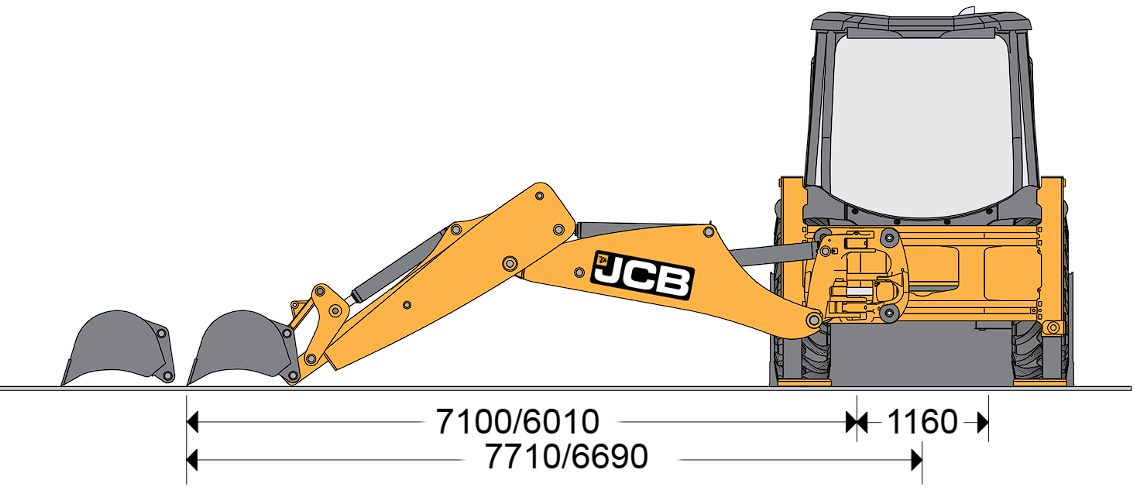

Параметри екскаваторного обладнання

JCB 5CX 4х4

JCB 5CX 4х4







Опис

Екскаватор навантажувач JCB 5CX має збільшений дорожній просвіт, за рахунок якого здатний долати ділянки з нерівним покриттям і переміщатися пересіченою місцевістю. Також не стануть на заваді складні ґрунтові умови. Щоб забезпечити здатність маневрувати, виробник встановлює керовані колеса. Крім того, за бажанням споживача можуть встановлюватися додаткові опції, що підвищують продуктивність техніки. Однією з таких опцій є Powerslide, яка є гідросистемою з установкою збільшених гідроциліндрів. Кожна машина обов'язково обладнана системою відстеження LiveLink.

КПП встановлюється автоматичного типу із технологією TorqueLock. Екскаватор здатний пересуватись на шести швидкостях, що дозволяє скоротити споживання дизельного палива на 25%. Також встановлюється система плавного руху SRS, яка не дозволяє машині втрачати стійкість під час руху по нерівній поверхні, таким чином скорочуючи втрати енергії. Система включається під час руху на високій швидкості, а також для скорочення тривалості циклу при виконанні основних робочих операцій.

Ходова частина

На екскаватор встановлюється система Autoshift, яка автоматично перемикає три передачі, починаючи з четвертої. Це дозволяє скоротити споживання пального та забезпечити плавність ходу. Гранична потужність може бути досягнута при включенні опції кікдауну.

На екскаватор навантажувач JCB 5CX встановлюються рівновеликі колеса, кожне з яких є керованим. Таким чином, оператор вибирає режим роботи з можливістю повороту тільки передніх коліс, всіх коліс або крабового ходу. збільшити міцність.

Мости екскаватора характеризуються високою міцністю і обладнуються диференціалами підвищеного тертя. Це дозволяє експлуатувати шини більш тривалий час, виключити ризик пробуксовки і гарантувати тягу навіть під час руху по зледенілих територіях. Гальма встановлюються багатодискові, що працюють в маслі, вони також мають тривалий термін експлуатації. Установка гідравлічного підсилювача дозволяє скоротити зусилля оператора при гальмуванні та виділити техніку серед аналогічних машин.

Гідравлічна система

Гідросистема екскаватора навантажувача JCB 5CX вдосконалена:

  • гідравлічний насос гарантує динамічне керування потоками, що дозволяє зменшити тривалість робочого циклу та підвищує економічність;

  • встановлення гідроциліндрів більшого об'єму дає можливість збільшити потужність за будь-яких умов;

  • можливість нівелювання робочого органу для виключення прокидання сипких матеріалів із ковша;

  • встановлення системи повернення ковша до копання;

  • гідрошланги працездатні навіть за негативних температур аж до -40 градусів;

  • стійкість всіх елементів гідросистеми до впливу агресивних середовищ – перепадів температур до мінімальної та максимальної позначок, хімічно активних речовин, солі, олії, ультрафіолетового випромінювання тощо.

Виривне зусилля стандартного робочого органу становить 6,59 тн при максимальній глибині виїмки 6,51 м. У стандартне складання входить робочий орган – ківш об'ємом 1,3 м3.

Гранична продуктивність машини досягається під час завантаження робочого органу. Це забезпечується за рахунок встановлення рівновеликих коліс та диференціала підвищеного тертя.

Кабіна оператора

Під час встановлення ціни JCB 5CX виробник врахував витрати на виготовлення кабіни. Це сучасна кабіна, що відрізняється підвищеним комфортом та встановленням необхідних опцій.

Для зручності оператора для входу в кабіну передбачені поручні, двері великого розміру, щаблі з ґратчастою основою для збільшення зчеплення з підошвою оператора під час роботи в снігову погоду та інших осадах.

Кабіна характеризується зниженою шумністю. Тут же встановлюється крісло оператора на пневмоподушці, воно має функцію підігріву та підлокітники, на яких розташовуються органи управління. Вони представлені універсальними та ергономічними серводжойстиками. Таке положення органів управління знижує стомлюваність оператора та гарантує його концентрацію на робочому процесі. Замовник має право самостійно визначити органи управління, які необхідні. Це можуть бути джойстики або стандартна ручна система з можливістю перемикання в режим X, SAE+ та ISO+. Для забезпечення безпеки робіт передбачено широке скло, що відкриває великий кут огляду робочого майданчика.

Стандартна комплектація включає установку кондиціонера. Основні показники техніки під час роботи виводяться на РК-монітор.

Фото і відео
Технічні характеристики
Екскаватор-навантажувач JCB 5CX 4х4
Порівняти з іншими моделями

Габаритні розміри

Модель

5CX

Габаритна довжина

5,91

Колісна база

2,22

Відстань від осі поворотної колонки до осі заднього моста

1,36

Дорожній просвіт від опор

0,34

Дорожній просвіт від поворотної колонки

0,50

Висота центру рульового колеса

1,88

Висота даху кабіни

3,03

Габаритна висота

3,93

Габаритна ширина

2,36

Ширина ковша - стандарт

2,33

Ширина ковша - додатково

2,44

Навантажувач

Висота осі шарніру ковша

м

3,46

Виліт осі шарніру ковша

м

0,41

Виліт кромки ковша на рівні землі

м

1,39

Максимальний виліт піднятого ковша

м

1,17

Виліт піднятого ковша під час розвантаження

м

0,76

Кут закидання ковша

град.

45°

Кут вивантаження

град.

45°

Ширина розкриття щелеп

м

0,95

Сила натиску на кромці ковша

кгс

6590

Сила натиску на стрілі

кгс

5730

Номінальна вантажопідйомність*

кг

4378

Сила стиснення щелеп

кгс

2945

Робоча вага

кг

9810

Фронтальне обладанання



Ківш GP

Ківш 6 в 1

Ширина, мм

кістка з шапкою м3

метрична ємність

кістка з шапкою м3

метрична ємність

2235

1,0

0,83

1,0

0,76

2350

1,1

0,91

1,0

0,76

2350

1,3

1,19

1,2

1,02

2440

-

-

1,3

1,19

Вила

Параметр

Вила на щелепному ковші

Вила на каретці Quickhitch

Ширина профілю

м

0,08

0,08

Довжина вил

м

1.1

1.1

Виліт вил на рівні землі

м

2,68

2,13

Виліт вил на максимальній висоті

м

2,30

1,76

Висота підйому

м

2,90

3,28

Мінімальна відстань між вилами

м

0,2

0,2

Параметри екскаваторного обладнання

Параметр



Телескоп, рукоятка

Максимальна глибина копання по SAE

Висунута

6,14 м

Втягнута

4,98 м

Те саме - при горизонтальному днищі

Висунута

6,11 м

Втягнута

4,93 м

Максимальна глибина копання

Висунута

6,51 м

Втягнута

5,35 м

Максимальний виліт ковша від осі заднього моста

Висунута

8,44 м

Втягнута

7,35 м

Максимальний виліт ковша від осі поворотної колонки

Висунута

7,10 м

Втягнута

6,01 м

Виліт ковша від осі поворотної колонки при максимальній висоті підйому

Висунута

4,47 м

Втягнута

3,43 м

Максимальний виліт ковша від осі машини під час повороту стріли на 90 град.

Висунута

7,71 м

Втягнута

6,69 м

Максимальна висота підйому ковша по SAE

Висунута

6,52 м

Втягнута

5,89 м

Максимальна висота розвантаження

Висунута

5,03 м

Втягнута

4,06 м

Максимальна висота розвантаження по SAE

Висунута

4,55 м

Втягнута

3,58 м

Зміщення поворотної колонки за стандартної ширини рами опор



1,16 м

Кут повороту ковша



201°

Двигун

Двигун:

JCB Dieselmax , чотирьохциліндровий дизельний двигун з безпосереднім вприском палива і турбонадувом.

Номінальна потужність по ISO TR 14396 и SAE J 1995 при 2200 об/хв – 74,2 кВт

/ 100 к.с.

КПП:

Автоматична 6/4

Перемикання реверса:

За допомогою сервоприводу на рульовій колонці.



Режими керування:

  • поворотний передній міст,
  • поворотні обидва мости (колія в колію),
  • крабовий хід.

Гідравлічні насоси:

Основні і додатковий – шестеренчастого типу

Загальні параметри фронтального та екскаваторного обладнання

Фронтальний навантажувач:

Тип ковша

6-в-1

Ємність ковша з шапкою

1,3 м3

Ширина ковша

2 438 мм

Висота вивантаження по кромці ковша (45°)

2,69 м

Висота завантаження поверх бортів

3,18 м

Вантажопідйомність ковша при максимальній висоті

4 378 кг

Сила стиснення челюсті ковша

29,40 кН

Екскаватор:

Тип рукояті

Телескопічний

Ємкість з шапкою

0,3 м3

Ширина ковша

800 мм

Максимальна глибина копання (Рукоять висунута/втягнута)

5,88 м / 4,67 м

Максимальна висота копання (Рукоять висунута/втягнута)

6,26 м / 5,45 м

Максимальна висота завантаження (Рукоять висунута/втягнута)

4,73 м / 3,84 м

Максимальний виліт від осі повороту каретки (Рукоять висунута/втягнута)

6,54 м / 5,40 м

Зміщення каретки

1,16 м

Кут повороту ковша

201º

Зусилля на кромці ковша:



- гідроциліндр повороту на ближній проушині

54,0 кН

- гідроциліндр повороту на дальній проушині

63,0 кН
