Экскаватор-погрузчик Cat 428 оснащен двигателем Cat 3054C, мощность которого - 93 л.с. Это 4-цилиндровый, 4-тактный двигатель с турбонаддувом, прямым впрыском и стандартными запальными свечами, которые гарантируют легкий пуск при низких температурах. Двигатель стабильно запускается при температурах до -26 °C.

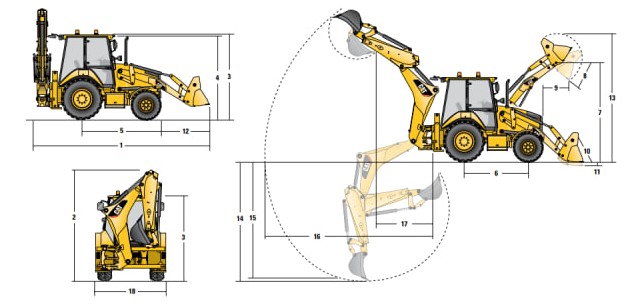

Чертеж
Описание
Обратная лопата экскаваторного типа
-
Стрела экскаваторного типа легко выполняет самые сложные работы - от загрузки при близком расположении самосвала до копания при наличии препятствий под стрелой. ширина, обеспечивающая наибольший обзор навесного оборудования и поверхности.
Коробка передач с переключением под нагрузкой
-
Дополнительная шестиступенчатая коробка передач самостоятельно подбирает режим работы в зависимости от применения, выбирая наиболее подходящую передачу, когда вы переезжаете с одной рабочей площадки на другую или используете функции погрузчика. Коробка передач претерпела некоторые изменения – более плавное переключение передач и увеличение передаточного числа высшей передачи гарантируют более эффективную и комфортную работу.
Муфта блокировки гидротрансформатора
-
Гидротрансформатор с муфтой блокировки создает прямое соотношение между силовым блоком и трансмиссией при движении по дороге. Это позволяет на 16% снизить расход горючего и на 11% увеличить среднюю скорость. Гидротрансформатор с муфтой блокировки – это незаменимое дополнение для машин, осуществляющих много перемещений между рабочими площадками.
Телескопическая рукоять
-
Модель 428F2 поставляется с телескопической рукояткой, что увеличивает глубину копания и вылет. Это повышает универсальность машины и диапазон производимых работ, одновременно сокращая количество перемещений и уменьшая повреждение грунта рабочей площадки. Конструкция со скользящей внутренней секцией предотвращает попадание грязи на изношенные накладки, что увеличивает интервалы регулировки и замены накладок. Дополнительные линии для подключения подвесного оборудования расположены так, чтобы они были защищены от повреждений при работе в узких траншеях.
Рама с боковым смещением
-
Рама серии F2 с боковым смещением оснащена внешними фиксаторами, не требующими разборки при техническом обслуживании.
Амортизатор поворота Cat
-
Модель 428F2 оборудована амортизатором поворота Cat, который гасит колебания стрелы во время копания траншей.
-
Экскаватор-погрузчик Cat 428F2 оснащен S-образной стрелой, что облегчает работу над препятствиями.
-
Cat 428F2 имеет самый большой в классе угол поворота ковша 205 градусов, что позволяет оператору легче адаптироваться к условиям работы.
|
Двигатель |
|
|
Мощность – полезная |
64.9 кВт |
|
Модель |
Cat 3054C с механическим нагнетателем и турбокомпрессором |
|
Номинальная мощность (стандартная) – 2200 об/мин – полная мощность – ISO 14396 |
68,5 кВт |
|
Полезная мощность - 2200 об/мин - ISO 9249 |
66 кВт |
|
Сопасполезного крутящего момента – 1400 об/мин |
38% |
|
Максимальный крутящий момент |
284 Н·м |
|
Диаметр цилиндров |
105 мм |
|
Ход поршня |
127 мм |
|
Рабочий объем двигателя |
4,4 л |
|
Масса |
|
|
Эксплуатационная масса – номинальная |
8425кг |
|
Эксплуатационная масса – максимальная |
11000 кг |
|
Автоматическая коробка передач |
55 кг |
|
Кабина с конструкцией защиты при опрокидывании и защите оператора от падающих объектов (ROPS/FOPS) |
129 кг |
|
Система гидравлического подрессоривания фронтального рабочего оборудования |
11 кг |
|
Система кондиционирования воздуха |
42 кг |
|
Телескопическая рукоять 4,3 м (без переднего противовеса) |
203 кг |
|
Универсальный ковш (1 м3) – без сложных вил |
611 кг |
|
Универсальный ковш (1 м3) – со сложными вилами |
871 кг |
|
Противовесы – средней массы |
240 кг |
|
Противовесы – базовые |
115 кг |
|
Противовесы – максимальное значение |
460 кг |
|
Рекомендации по минимальной массе противовеса – стандартная рукоять: ковш погрузчика – общего назначения |
115 кг
|
|
Рекомендации по минимальной массе противовеса – телескопическая рукоять: ковш погрузчика – общего назначения |
460 кг |
|
Гидросистема |
|
|
Тип |
С закрытым центром |
|
Тип насоса |
Регулируемый аксиально-поршневой |
|
Максимальная производительность насоса |
160 л/мин |
|
Давление в системе – обратная лопата |
250 бар |
|
Давление в системе - погрузчик |
250 бар |
|
Уровень шума |
|
|
В кабине |
74 дБ(А) |
|
Снаружи кабины |
101 дБ(А) |
|
Тормоза |
|
|
Особенности |
По стандарту ISO 3450:1996. |
|
Емкость заправочных емкостей |
|
|
Система охлаждения |
22,5 л |
|
Топливный бак |
160 л |
|
Моторное масло с фильтром |
8,8 л |
|
Коробка передач – с переключением под нагрузкой – полный привод |
15 л |
|
Задний мост |
16,5 л |
|
Задний мост, планетарные передачи |
1,7 л |
|
Передний мост (полный привод) |
11 л |
|
Передний мост (полный привод) – планетарные передачи |
0,7 л |
|
Гидросистема |
95 л |
|
Гидробок |
40 л |
|
Рулевое управление |
|
|
Усилитель рулевого управления |
Гидростатический |
|
Один (1) гидроцилиндр двустороннего действия, полный привод – диаметр цилиндра |
65 мм |
|
Один (1) гидроцилиндр двустороннего действия, полный привод – ход поршня. |
120 мм |
|
Один (1) гидроцилиндр двустороннего действия, полный привод – диаметр штока |
36 мм |
|
Радиус поворота – полный привод (внутреннее колесо не притормаживает) – наружный, по передним колесам |
8,2 м |
|
Радиус поворота – полный привод (внутреннее колесо не притормаживает) – внешний, с самым широким ковшом погрузчика |
11 м |
|
Размеры машины – ковш общего назначения – 1,05 м3. |
|
|
Общая длина – в положении для движения по дорогам |
5763 мм |
|
Габаритная транспортная высота – 4,3 м. |
3806 мм |
|
Габаритная ширина – без ковша погрузчика |
2352 мм |
|
Высота - вверх кабины/навеса |
2822 мм |
|
Высота вверх выпускной трубы |
2715 мм |
|
От средней линии заднего моста к передней решетке |
2705 мм |
|
Колесная база – полный привод |
2200 мм |
|
Размеры машины – универсальный ковш – 0,96 м3. |
|
|
Общая длина – в положении для движения по дорогам |
5596 мм |
|
Общая транспортная длина |
5819 мм |
|
Габаритная транспортная высота – 4,3 м. |
3806 мм |
|
Габаритная ширина – без ковша погрузчика |
2241 мм |
|
Высота - вверх кабины/навеса |
2822 мм |
|
Высота вверх выпускной трубы |
2715 мм |
|
От средней линии заднего моста к передней решетке |
2705 мм |
|
Колесная база – полный привод |
2200 мм |
|
Размеры и производительность ковша погрузчика: общего назначения |
|
|
Вместимость |
1,00 м3 |
|
Ширина |
2406 мм |
|
Грузоподъемность при максимальной высоте |
3728 кг |
|
Вырывное усилие, подъем |
54,79 кН |
|
Вырывное усилие, наклон |
54,29 кН |
|
Перебрасывающая нагрузка – точка отрыва |
6627 кг |
|
Максимальная высота оси шарнира |
3462 мм |
|
Угол разгрузки при полном подъеме |
45° |
|
Высота разгрузки при максимально наклонном ковше |
2755 мм |
|
Вылет кромки при максимально наклоненном ковше |
805мм |
|
Максимальный угол заброса ковша на уровне земли |
38° |
|
Глубина копания |
99 мм |
|
Максимальный угол профилирования |
113° |
|
Расстояние от радиаторной решетки до режущей кромки ковша, в транспортном положении |
1488 мм |
|
Максимальная рабочая высота |
4328 мм |
|
Масса ковша - без зубцов и вил |
438 кг |
|
Размеры и производительность ковша погрузчика: универсальный |
|
|
Вместимость |
1.03 м3 |
|
Ширина |
2406 мм |
|
Грузоподъемность при максимальной высоте |
3488 кг |
|
Вырывное усилие, подъем |
53,25 кН |
|
Вырывное усилие, наклон |
59,84 кН |
|
Перебрасывающая нагрузка – точка отрыва |
6604 кг |
|
Максимальная высота оси шарнира |
3462 мм |
|
Угол разгрузки при полном подъеме |
45° |
|
Высота разгрузки при максимально наклонном ковше |
2780 мм |
|
Вылет кромки при максимально наклоненном ковше |
732 мм |
|
Максимальный угол заброса ковша на уровне земли |
39° |
|
Глубина копания |
132 мм |
|
Максимальный угол профилирования |
116° |
|
Расстояние от радиаторной решетки до режущей кромки ковша, в транспортном положении |
1471 мм |
|
Максимальная рабочая высота |
4365 мм |
|
Масса ковша - без зубцов и вил |
674 кг |
|
Размеры и производительность экскаватора-погрузчика - стандартная рукоять - 4,3 м. |
|
|
Глубина копания – максиамальная по SAE |
4298 мм |
|
Максимальная глубина выемки грунта, заявленная производителем |
4778 мм |
|
Глубина копания – 2440 мм с плоским дном. |
3915 мм |
|
Глубина копания – 600 мм с плоским дном |
4255 мм |
|
Глубина копания траншеи с плоским дном длиной 600 мм, заявленная производителем |
4753 мм |
|
Вылет стрелы от поворотного шарнира на уровне опорной поверхности |
6741 мм |
|
Максимальная рабочая высота |
5651 мм |
|
Вылет при погрузке |
1690 мм |
|
Угол поворота стрелы |
180° |
|
Поворот ковша |
205° |
|
Ширина машины по опорам |
2252 мм |
|
Усилие копания ковша |
63,47 кН |
|
Усилие копания рукояти |
36,23 кН |
