Екскаватор-навантажувач Cat 428 оснащено двигуном Cat 3054C, потужність якого - 93 к.с. Це 4-циліндровий, 4-тактний двигун із турбонаддувом, прямим уприскуванням і стандартними запальними свічками, які гарантують легкий пуск за низьких температур. Двигун стабільно запускається за температур до -26 °C.

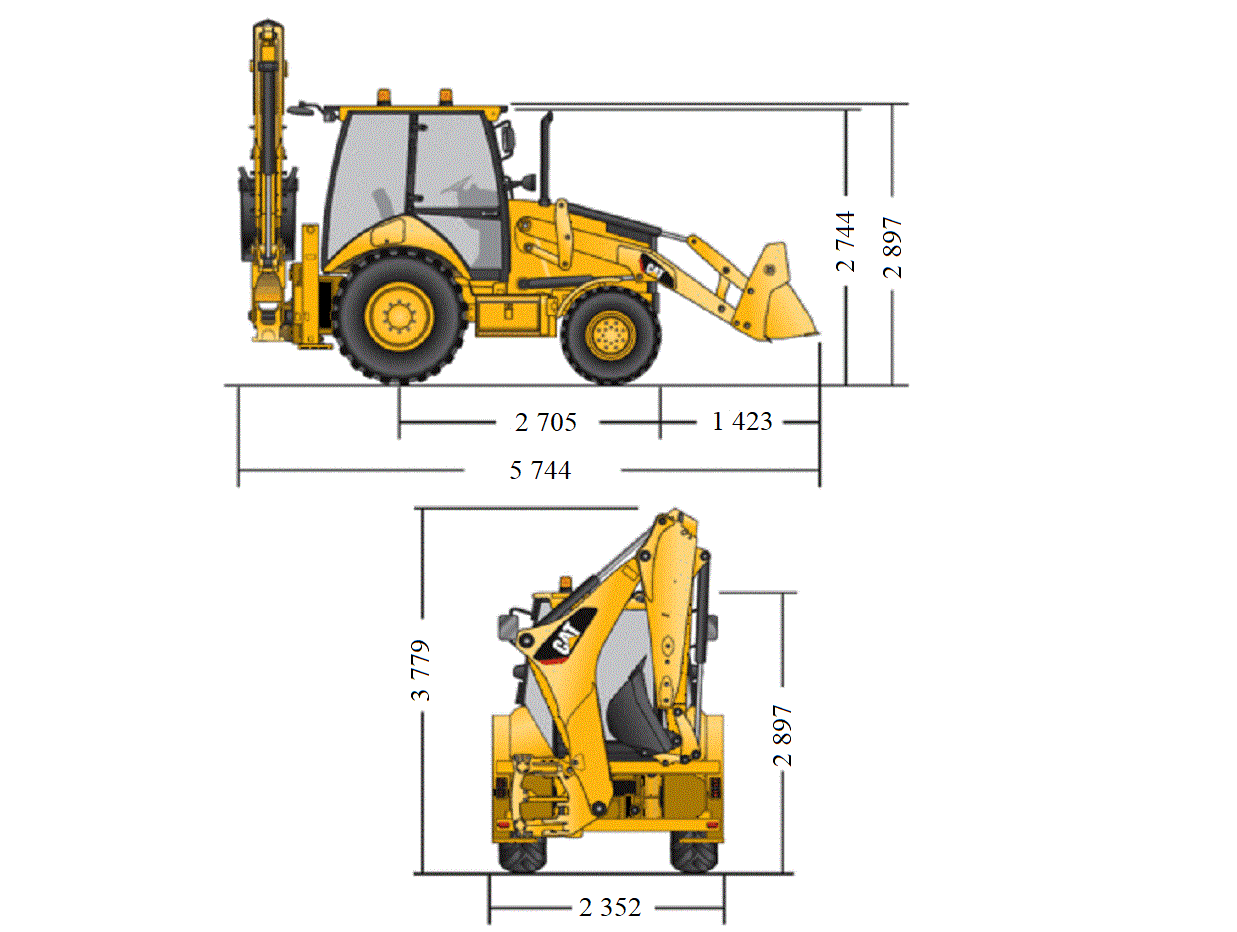

Креслення
Опис
Зворотна лопата екскаваторного типу
-
Стріла екскаваторного типу легко виконує найскладніші роботи - від завантаження при близькому розташуванні самоскида до копання при наявності перешкод під стрілою. Поєднання універсальності завдяки великому зусиллю відриву, керованості завдяки регулюванню по навантаженню і гідросистемі з поділом потоку дає змогу моделі 428F2 демонструвати високу продуктивність за мінімальних зусиль оператора. Стріла має зменшену ширину, що забезпечує найбільший огляд навісного обладнання та поверхні.
Коробка передач із перемиканням під навантаженням
-
Додаткова шестиступінчаста коробка передач самостійно підбирає режим роботи залежно від застосування, вибираючи найбільш підходящу передачу, коли ви переїжджаєте з одного робочого майданчика на інший або використовуєте функції навантажувача. Коробка передач зазнала деяких змін - більш плавне перемикання передач і збільшення передавального числа вищої передачі гарантують більш ефективну і комфортну роботу.
Муфта блокування гідротрансформатора
-
Гідротрансформатор з муфтою блокування створює пряме співвідношення між силовим блоком і трансмісією під час руху по дорозі. Це дає змогу на 16% знизити витрату пального і на 11% збільшити середню швидкість. Гідротрансформатор з муфтою блокування - це незамінне доповнення для машин, які здійснюють багато переміщень між робочими майданчиками.
Телескопічна рукоять
-
Модель 428F2 поставляється з телескопічною рукояткою, що збільшує глибину копання і виліт. Це підвищує універсальність машини і діапазон виконуваних робіт, одночасно скорочуючи кількість переміщень і зменшуючи пошкодження ґрунту робочого майданчика. Конструкція з ковзною внутрішньою секцією запобігає потраплянню бруду на зношені накладки, що збільшує інтервали регулювання і заміни накладок. Додаткові лінії для підключення підвісного обладнання розташовані так, що вони захищені від пошкоджень під час роботи у вузьких траншеях.
Рама з боковим зміщенням
-
Рама серії F2 з бічним зсувом оснащена зовнішніми фіксаторами, які не потребують розбирання під час технічного обслуговування. Рама має надійну конструкцію із захисним покриттям E-Coat, яке запобігає скупченню сміття і знижує ризик появи іржі, що збільшує термін служби рами.
Амортизатор повороту Cat
-
Модель 428F2 обладнана амортизатором повороту Cat, який гасить коливання стріли під час копання траншей.
-
Екскаватор-навантажувач Cat 428F2 оснащений S-подібною стрілою, що полегшує роботу над перешкодами.
-
Cat 428F2 має найбільший у класі кут повороту ковша 205 градусів, що дає змогу оператору легше адаптуватися до умов роботи.
|
Двигун |
|
|
Потужність - корисна |
64.9 кВт |
|
Модель |
Cat 3054C з механічним нагнітачем і турбокомпресором |
|
Номінальна потужність (стандартна) - 2200 об / хв - повна потужність - ISO 14396 |
68,5 кВт |
|
Корисна потужність - 2200 об/хв - ISO 9249 |
66 кВт |
|
Запас корисного крутного моменту - 1400 об/хв |
38% |
|
Максимальний крутний момент |
284 Н·м |
|
Діаметр циліндрів |
105 мм |
|
Хід поршня |
127 мм |
|
Робочий об'єм двигуна |
4,4 л |
|
Маса |
|
|
Експлуатаційна маса - номінальна |
8425 кг |
|
Експлуатаційна маса - максимальна |
11000 кг |
|
Автоматична коробка передач |
55 кг |
|
Кабіна з конструкцією захисту при перекиданні і захисту оператора від падаючих об'єктів (ROPS / FOPS) |
129 кг |
|
Система гідравлічного подрессоривания фронтального робочого обладнання |
11 кг |
|
Система кондиціювання повітря |
42 кг |
|
Телескопічна рукоять 4,3 м (без передньої противаги) |
203 кг |
|
Універсальній ковш (1 м3) - без складних вил |
611 кг |
|
Універсальній ковш (1 м3) - зі складними вилами |
871 кг |
|
Противаги - середньої маси |
240 кг |
|
Противаги - базові |
115 кг |
|
Противаги - максимальне значення |
460 кг |
|
Рекомендації по мінімальній масі противаги - стандартна рукоять: ківш навантажувача - загального призначення |
115 кг
|
|
Рекомендації по мінімальній масі противаги - телескопічна рукоять: ківш навантажувача - загального призначення |
460 кг |
|
Гідросистема |
|
|
Тип |
З закритим центром |
|
Тип насоса |
Регульований аксиально-поршньовий |
|
Максимальна продуктивність насоса |
160 л/хв |
|
Тиск в системі - зворотня лопата |
250 бар |
|
Тиск в системі - навантажувач |
250 бар |
|
Рівень шума |
|
|
В кабіні |
74 дБ(А) |
|
Ззовні кабіни |
101 дБ(А) |
|
Гальма |
|
|
Особливості |
За стандартом ISO 3450:1996. |
|
Місткість заправних ємностей |
|
|
Система охолодження |
22,5 л |
|
Топливний бак |
160 л |
|
Моторне масло з фільтром |
8,8 л |
|
Коробка передач - з перемиканням під навантаженням - повний привід |
15 л |
|
Задній міст |
16,5 л |
|
Задній міст, планетарні передачі |
1,7 л |
|
Передній міст (повний привід) |
11 л |
|
Передній міст (повний привід) - планетарні передачі |
0,7 л |
|
Гідросистема |
95 л |
|
Гідробак |
40 л |
|
Рульове керування |
|
|
Підсилювач рульового керування |
Гідростатичний |
|
Один (1) гідроциліндр двосторонньої дії, повний привід - діаметр циліндра |
65 мм |
|
Один (1) гідроциліндр двосторонньої дії, повний привід - хід поршня |
120 мм |
|
Один (1) гідроциліндр двосторонньої дії, повний привід - діаметр штока |
36 мм |
|
Радіус повороту - повний привід (внутрішнє колесо не пригальмовує) - зовнішній, по передніх колесах |
8,2 м |
|
Радіус повороту - повний привід (внутрішнє колесо не пригальмовує) - зовнішній, з самим широким ковшом навантажувача |
11 м |
|
Розміри машини - ковш загального призначення - 1,05 м3 |
|
|
Загальна довжина - в положенні для руху по дорогах |
5763 мм |
|
Габаритна транспортна висота - 4,3 м |
3806 мм |
|
Габаритна ширина - без ковша навантажувача |
2352 мм |
|
Висота - до верху кабіни/навісу |
2822 мм |
|
Висота до верху випускної труби |
2715 мм |
|
Від середньої лінії заднього моста до передньої решітки |
2705 мм |
|
Колісна база - повний привід |
2200 мм |
|
Розміри машини - універсальний ковш - 0,96 м3 |
|
|
Загальна довжина - в положенні для руху по дорогах |
5596 мм |
|
Загальна транспортна довжина |
5819 мм |
|
Габаритна транспортна висота - 4,3 м |
3806 мм |
|
Габаритна ширина - без ковша навантажувача |
2241 мм |
|
Висота - до верху кабіни/навісу |
2822 мм |
|
Висота до верху віпускної труби |
2715 мм |
|
Від середньої лінії заднього моста до передньої решітки |
2705 мм |
|
Колісна база - повний привід |
2200 мм |
|
Розміри і продуктивність ковша навантажувача: загального призначення |
|
|
Місткість |
1,00 м3 |
|
Ширина |
2406 мм |
|
Вантажність при максимальній висоті |
3728 кг |
|
Виривне зусилля, підйом |
54,79 кН |
|
Виривне зусилля, нахил |
54,29 кН |
|
Перекидаюче навантаження - точка відриву |
6627 кг |
|
Максимальна висота вісі шарніру |
3462 мм |
|
Кут розвантаження при повному підйомі |
45° |
|
Висота розвантаження при максимально нахиленому ковші |
2755 мм |
|
Виліт кромки при максимально нахиленому ковші |
805мм |
|
Максимальний кут закидання ковша на рівні землі |
38° |
|
Глибина копання |
99 мм |
|
Максимальний кут профілювання |
113° |
|
Відстань від радіаторної решітки до ріжучої кромки ковша, в транспортному положенні |
1488 мм |
|
Максимальна робоча висота |
4328 мм |
|
Маса ковша - без зубців та вил |
438 кг |
|
Розміри і продуктивність ковша навантажувача: універсальний |
|
|
Місткість |
1.03 м3 |
|
Ширина |
2406 мм |
|
Вантажність при максимальній висоті |
3488 кг |
|
Виривне зусилля, підйом |
53,25 кН |
|
Виривне зусилля, нахил |
59,84 кН |
|
Перекидаюче навантаження - точка відриву |
6604 кг |
|
Максимальна висота вісі шарніру |
3462 мм |
|
Кут розвантаження при повному підйомі |
45° |
|
Висота розвантаження при максимально нахиленому ковші |
2780 мм |
|
Виліт кромки при максимально нахиленому ковші |
732 мм |
|
Максимальний кут закидання ковша на рівні землі |
39° |
|
Глибина копання |
132 мм |
|
Максимальний кут профілювання |
116° |
|
Відстань від радіаторної решітки до ріжучої кромки ковша, в транспортному положенні |
1471 мм |
|
Максимальна робоча висота |
4365 мм |
|
Маса ковша - без зубців та вил |
674 кг |
|
Розміри та продуктивність екскаватора-навантажувача - стандартана рукоять - 4,3 м |
|
|
Глибина копання - максиамальна по SAE |
4298 мм |
|
Максимальна глибина виймання ґрунту, заявлена виробником |
4778 мм |
|
Глибина копання - 2440 мм з плоским дном |
3915 мм |
|
Глибина копання - 600 мм з плоским дном |
4255 мм |
|
Глибина копання траншеї з плоским дном довжиною 600 мм, заявлена виробником |
4753 мм |
|
Виліт стріли від поворотного шарніра на рівні опорної поверхні |
6741 мм |
|
Максимальна рабоча висота |
5651 мм |
|
Виліт при навантаженні |
1690 мм |
|
Кут повороту стріли |
180° |
|
Поворот ковша |
205° |
|
Ширина машини по опорам |
2252 мм |
|
Зусилля копання ковша |
63,47 кН |
|
Зусилля копання рукояті |
36,23 кН |
