Шасси DFH 3440 8Х4

Грузовое шасси Dongfeng DFH 3440 с колесной формулой 8×4 является высоконадежной платформой, предназначенной для перевозки тяжелых грузов и установки спецоборудования. Грузоподъемность шасси составляет 25,6 т. Габаритные размеры шасси (ДхШхВ) 9100х2500х3140 мм. Колесная база шасси составляет 1850 + 3400 + 1350 мм. Средний расход топлива на 100 километров составляет 32 л. Оснащен дизельным двигателем Cummins, ISL 380 50.

Грузоподъёмность
25600.00 кг
Марка шасси
Кабіна
однорядна
Колісна формула
8х4

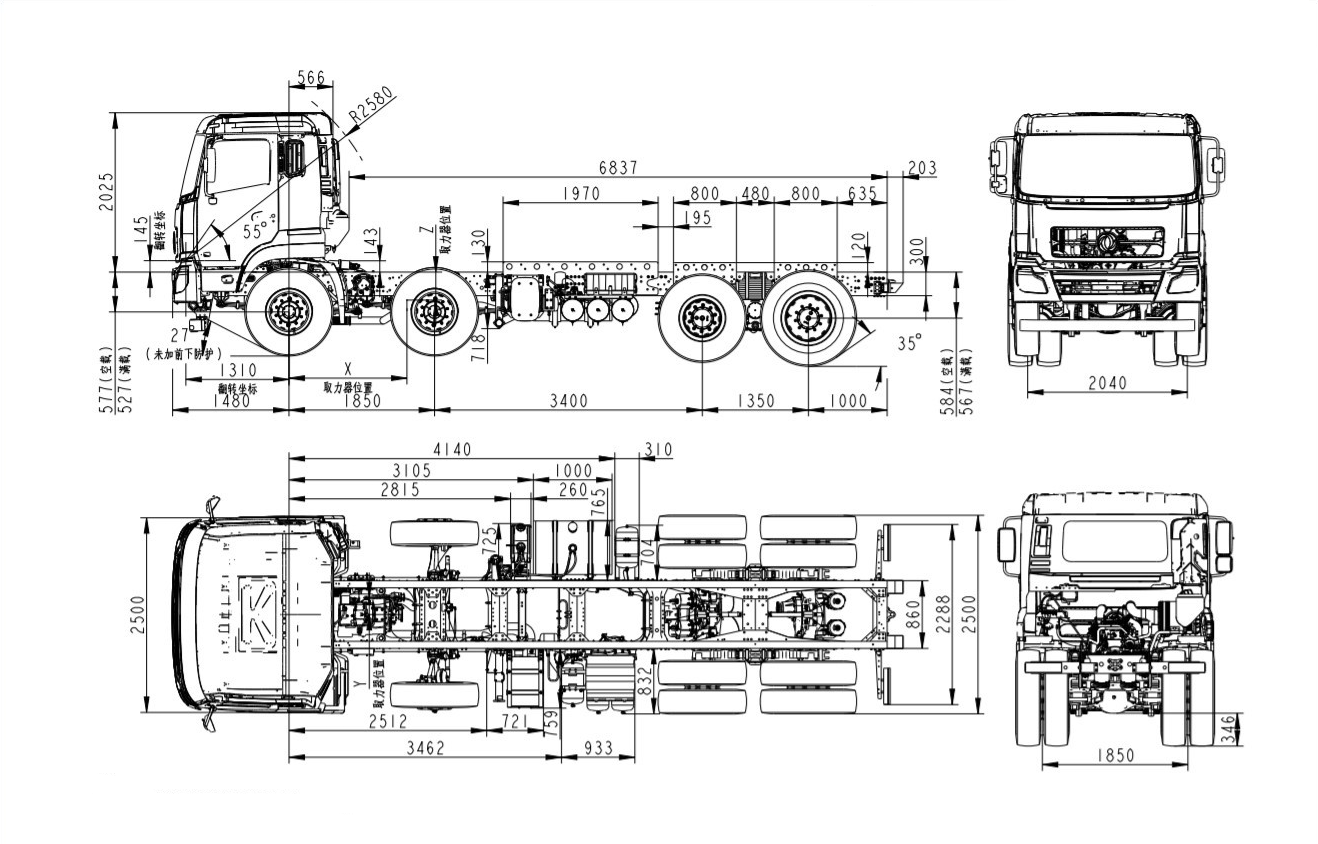

Чертеж

DFH 3440 8Х4

Описание

Грузовое шасси Dongfeng DFH 3440 с колесной формулой 8×4 представляет собой высоконадежную платформу, предназначенную для перевозки тяжелых грузов и установки спецоборудования. Это четырехосное шасси китайского производства отличается исключительной грузоподъемностью до 25,6 тонн, мощным дизельным двигателем Cummins ISL 380 50 на 380 лошадиных сил и совершенной адаптацией к сложным дорожным и климатическим условиям, характерным для регионов с интенсивной эксплуатацией. Благодаря длине 9,1 метра, ширине 2,5 метра и высоте 3,14 метра, данная модель идеально подходит для монтажа крановых систем, самосвальных или фургонных кузовов, цистерн, смесителей и другой надстройки с большой массой.

Сердцем этой модели является шестицилиндровый четырехтактный дизельный силовой агрегат объемом 8,9 л с турбонаддувом, системой впрыска под давлением и соответствием экологическому стандарту Евро V. Двигатель развивает 380 л.с. при 2100 об/мин и максимальный крутящий момент 1482 Нм уже с 1400 об/мин, что гарантирует высокий тягловой потенциал даже под полной нагрузкой. Средний расход топлива составляет около 32 литров на 100 км, что является вполне оправданным показателем для техники этого класса.

Трансмиссия представлена надежной 12-ступенчатой механической коробкой передач FAST 12JS180T с двумя задними передачами. Главная передача имеет передаточное число 5,92, что обеспечивает оптимальную тягу и контроль даже на уклонах до 32%, а рулевое управление с гидроусилителем - легкое и точное, с классическим механизмом типа "винт-шариковая гайка-рейка-сектор".

Тормозная система DFH 3440 состоит из двухконтурной пневматики с разделением по передней и задней осям, АБС системы WABCO, барабанных тормозов всех колес и дополнительного моторного тормоза-замедлителя. Стояночный тормоз активируется с помощью пружинных энергоаккумуляторов. Сцепление SACHS F430 – сухое, однодисковое, выносливое и адаптированное к интенсивной работе.

Подвеска первой оси — зависимая на двух полуэллиптических рессорах с гидравлическими телескопическими амортизаторами и стабилизатором поперечной устойчивости. Задние оси имеют балансирную конструкцию с аналогичными рессорами, что придает выносливости и стабильности при перевозке сверхтяжелых грузов.

Особенностью шасси является его расширенная колесная база (1850 + 3400 + 1350 мм) и большая общая масса – 44,8 тонны, при снаряженной массе 11,5 т. Колесная колея обеспечивает оптимальное распределение нагрузки (2040 мм – передние оси, 1850 мм – задние), а клиренс 280 мм гарантирует проходимость. Радиус разворота составляет всего 8 метров, что позволяет эффективно маневрировать даже в городских условиях.

В стандартную комплектацию кабины входит принудительная система вентиляции, а также комфортное рабочее место для водителя, позволяющее длительное время работать без переутомления. Благодаря сотрудничеству Dongfeng с известными производителями компонентов (Cummins, WABCO, FAST, SACHS), техника получает отличную надежность по значительно более низкой стоимости, чем у европейских аналогов.

Таким образом, шасси DFH 3440 – это профессиональная транспортная основа, способная работать в самых сложных условиях и обеспечивать стабильную эффективность независимо от типа надстройки или назначения.

Фото и видео
Технические характеристики
Шасси DFH 3440 8Х4
Сравнить с другими моделями
Параметр Показатель
Колесная формула 8х4
Снаряженная масса автомобиля 11 500 кг
Полная масса автомобиля 44 800 кг
Грузоподъемность 25 600 кг
Полная разрешенная масса 32 000 кг
Бак 400 л
Передний свис 1500 мм
Задний свис 1000 мм
Система вентиляции кабины принудительное включение
Угол заезда/съезда 30/30
Клиренс 280 мм
Максимальный подъем 32%
Длина 9100 мм
Ширина 2500 мм
Высота 3140 мм
База 1850+3400+1350 мм
Колия колес 1-й/2-й/3-й/4-й осей 2040/2040/1850 /1850 мм
Модель двигателя Cummins, ISL 380 50
Тип четырехтактный дизель с турбонаддувом
Количество и расположение цилиндров 6, рядное
Мощность двигателя 380/250/2100 кс/кВт/в минуту
Крутой момент 1482Нм/1400 об-минут
Объем 8.9 л
Степень сжатия 16.6
Средний расход топлива 32 л/100 км
Система питания впрыск топлива под давлением
Система охлаждения жидкостная
Соответствие экологическим стандартам Евро V
Марка FAST 12JS180T
Тип механическая, 12 – ступенчатая
Количество передач 12 вперед / 2 назад
Передаточное число главной передачи 5,92
Тип с гидроусилителем, «винт-шариковая гайка-рейка-сектор»
Рабочая Двухконтурная пневматическая в разделением по передним и задним колесам, с АБС (WABCO), барабанные тормозные механизмы всех колес
Вспомогательная Моторный тормоз-замедлитель
Стояночная С приводом от пружинных энергоаккумуляторов
Марка SACHS, F430
Тип Сухое, однодисковое
Первая ось Зависимая, на 2-х полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости
Вторая, третья оси Зависимая, балансирная на 2-х полуэллиптических рессорах
Размерность 12.00 R20, 315/80R22.5

Особенности

🔹 1. Четырехместная конструкция с высокой грузоподъемностью

  • DFH 3440 имеет колесную формулу 8×4, которая позволяет ему выдерживать нагрузку до 25,6 тонн, а полная масса достигает 44 800 кг. Благодаря этому он идеально подходит для установки тяжелых надстроек — автобетоносмесителей, крановых установок, больших самосвальных кузовов и другого промышленного оборудования.

🔹 2. Мощный и надежный двигатель Cummins

  • Установленный двигатель Cummins ISL 380 50 — это 6-цилиндровый турбодизель с объемом 8,9 литра, развивающий 380 л.с. и крутящий момент 1482 Нм. Такой мотор известен своей надежностью, легкостью в обслуживании и мощностью для работы с большой массой груза.

🔹 3. Оптимальная трансмиссия FAST

  • Механическая коробка передач FAST 12JS180T имеет 12 передач вперед и 2 назад, обеспечивает плавную передачу мощности и позволяет поддерживать оптимальные режимы работы двигателя как в городе, так и на бездорожье или в карьерах.

🔹 4. Повышенная проходимость и геометрия для сложных условий

  • Модель демонстрирует хорошую геометрическую проходимость: угол заезда/съезда — 30°, дорожный просвет — 280 мм, максимальный подъем — 32%, что позволяет эффективно работать на неровных поверхностях, грунтовках, а также.

🔹 5. Выносливая подвеска с балансирной задней осью

  • Передняя подвеска построена на полувелиптических рессорах с амортизаторами и стабилизатором, а задняя — балансирная, что гарантирует выносливость в сложных грузовых условиях, равномерное распределение погрузки и стабильность на дороге.

🔹 6. Эффективная тормозная система с ABS

  • Система тормозов включает двухконтурную пневматику с разделением на передние и задние оси, антиблокировочную систему WABCO, дополнительный моторный тормоз и стояночный тормоз с энергоаккумуляторами массой.

🔹 7. Большой топливный бак

  • Объем топливного бака составляет 400 литров, что обеспечивает значительную автономность и позволяет работать на дальних маршрутах или вахтах без частых дозаправок.

🔹 8. Надежная конструкция и усиленная рама

  • Рама имеет высокую жесткость и подходит для монтажа широкого спектра надстроек, а вся ходовая часть рассчитана на интенсивную эксплуатацию без перегрузок в тяжелых условиях.
