Ассенизационное оборудование с объемом цистерны от 4 до 20м³ для установки на шасси с грузоподъемностью от 4 тонн с колесной формулой 4х2, 4х4, 6х4, 6х6,8х4 предназначено для вакуумной очистки выгребных ям 5 места утилизации. Толщина стен в цистерне 5 мм.

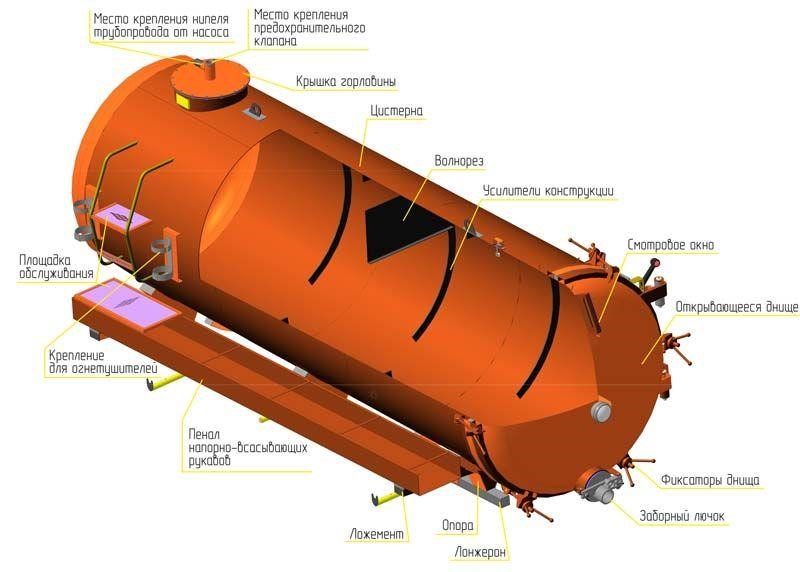

Чертеж
Описание
Освобождение цистерны осуществляется как самотеком, так и под давлением.
Для визуального наблюдения за наполнением цистерны имеются смотровые окна.
Для удобства работы в темное время суток рабочее место оператора освещается специальной фарой.
Высококачественная покраска всех узлов и деталей к сборке в сочетании со сплошным сварочным швами предотвращает образование очагов коррозии и обеспечивает надежность и долговечность металлоконструкций.
В состав спецоборудования входят: цистерна, вакуумный насос с приводом, сигнально-предохранительное устройство, трубопроводы вакуум-нагнетательной системы с краном, приемный люк со всасывающим шлангом, площадки для обслуживания, электрооборудование.
Заполнение цистерны осуществляется вакуумными насосами Jurop, Pratissoli, Kaiser Moro с разрежением в цистерне - 0,085 МПа, освобождение цистерны происходит самотечно или под давлением воздуха от вакуумного насоса мощностью от 240 до 920 м³/час в течение 7 минут. предохранительное устройство автоматически останавливает двигатель (на дизельных машинах подается звуковой сигнал).
В состав спецоборудования входят:
-
цистерна,
-
вакуумный насос с приводом,
-
сигнально-предохранительное устройство
-
трубопроводы вакуум-нагнетательной системы с краном,
-
приемный люк со всасывающим шлангом,
-
площадки для обслуживания,
-
Электрооборудование.
Вакуумная система предназначена для создания разрежения в цистерне при наполнении ее отходами и давлении при их сливе.
Вакуумная система включает:
-
4-х ходовой кран;
-
вакуумный насос;
-
систему трубопроводов.
На линии всасывания установлен поплавковый клапан, который монтируется на крышке сигнально предохранительного устройства и перекрывает всасывающую линию при наполнении цистерны, что делает невозможным попадание отходов в насос. Кроме этого на линии всасывания установлен промежуточный бачок, который предназначен для сбора конденсата, образующегося при заполнении цистерны отходами во всасывающей линии. В нагнетательной линии насоса установлен глушитель для снижения шума при выходе воздуха из насоса.
Наименование показателя |
Значение |
Шасси | любое с грузоподъемностью от 4 тонн |
Характеристика насоса Jurop |
|
*Производительность вакуумного насоса |
432-852 м³/час |
Разрежение, не меньше |
0,085 МПа. |
Емкость технологическая, цистерны |
от 4 до 20 м³ |
Количество обслуживающего персонала |
2 чел. |
Время наполнения цистерны |
7-10 мин. |
Скорость опорожнения цистерны самотеком, не менее |
35 м³/час. |
Максимальная глубина всасывания не менее |
от 4,5 до 17 м. |
Особенности
Вакуумные насосы с воздушным охлаждением.
- модель PNR уступает модели PNE в связи с охлаждением с помощью воздушной эжекции, вместо атмосферного воздуха. Регулируемая эжекция воздуха обеспечивает эффективное охлаждение даже при использовании насоса в тяжелых условиях эксплуатации (запатентованная технология).
- модель 142 отсутствует в версии PNE.
- Прямой привод с цилиндрическим валом диаметра или Ø1" 3/8.
- с редуктором при 540-1000 об/мин.
- вращением против чесночной стрелки.
- пять лопастей из термостойкого параамидного синтетического волокна; тангенциальное расположение снижает износ, связанный с трением, и обеспечивает увеличение срока службы насоса.
- Автоматический безвозвратный клапан на линии всасывания.
- Автоматическая смазка с помощью объемного дозировочного насоса. Задний бак (PNR/E 73-124). Боковой резервуар (PNR142) Медные трубы и фитинги.
Вращение по часовой стрелке.
- алюминиевые ориентированные патрубки, на разные диаметры.
- с гидравлическим двигателем.
- управление с помощью двигателя внутреннего сгорания, гидромотора или механического привода from a Power Take Off.
- шкив приводного ременя.
- пневмопривод или гидроусилитель на переключенном клапане для давления и разжижения.
- Система предупреждения о перегреве насоса.
Эксплуатационные хараткеристики насоса Jurop и схема Вакуумной систем.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ |
|
|
PNR/E 73 |
PNR/E 83 |
PNR/E 104 |
PNR/E 124 |
PNR 142 |
Макс. скорость |
PNR-E D |
rpm |
1350 |
1350 |
1300 |
1300 |
1200 |
PNR-E M |
rpm |
540 |
540 |
540 - 1000 |
540 - 1000 |
540 - 1000 |
|
PNR-E HYD |
rpm |
1350 |
1350 |
1300 |
1300 |
1200 |
|
Возд. поток при атм. давлении |
|
l/min |
7200 |
8200 |
10400 |
12400 |
14200 |
|
m³/h |
432 |
492 |
624 |
744 |
852 |
|
Возд. поток при разрежении 60% |
|
l/min |
6600 |
7600 |
9400 |
11200 |
12800 |
|
m³/h |
396 |
456 |
564 |
672 |
768 |
|
Макс. разрежение |
|
% |
93 |
93 |
95 |
95 |
95 |
Макс. разрежение при постоянной работе |
PNR |
% |
70 |
70 |
70 |
70 |
70 |
Макс. разрежение при постоянной работе |
PNE |
% |
60 |
60 |
60 |
60 |
- |
Потребляемая мощность со свободными отверстиями |
|
kW |
6,5 |
7,5 |
9 |
11 |
14 |
Мощность, необходимая при максимальном вакууме |
|
kW |
9,5 |
10,5 |
12,5 |
14,5 |
17 |
Напряжение, треб. при отн. давл. 0,5 бар (абс. 1,5) |
|
kW |
11 |
12,5 |
14 |
16 |
20,5 |
Напряжение, треб. при отн. давл. 1 бар (абс. 2) |
|
kW |
13 |
14,5 |
18,5 |
21,5 |
27,5 |
Макс. рабочее отн. давление (абс.) при постоянной работе |
|
bar |
1 (2) |
1 (2) |
1 (2) |
1 (2) |
1 (2) |
Макс. рабочее давление (абс.) |
|
bar |
1 (2) |
1 (2) |
1,5 (2,5) |
1,5 (2,5) |
1,5 (2,5) |
Потребление масла |
|
g/h |
110-130 |
110-130 |
130-150 |
130-150 |
160-170 |
Емкость масляного бака |
|
l |
2,2 |
2,2 |
3,2 |
3,2 |
4 |
Bec |
PNR-E D |
kg |
110 |
119 |
150 |
170 |
210 |
PNR-E M 540 |
kg |
121 |
128 |
173 |
190 |
225 |
|
PNR-E M 1000 |
kg |
- |
- |
173 |
190 |
225 |
|
PNR-E HYD |
kg |
141 |
155 |
185 |
200 |
230 |
Чертежи вакуумного насоса Jurop в двух вариантах
№1 PNR/PNE Прямая передача
№2 NR/PNE Модификация HDR / Привод с редуктором
Шумовая мощьность только насоса (без приводной трансмиссии, блока всасывания, глушытелей)
RPM |
Вакуум-излишнее давление |
PNE 73-83 |
PNR 73-83 |
PNE 104-124 |
PNR 104-124 |
PNR 142 |
Номинальная скорость |
вакуум 80% |
90 |
92 |
90 |
93 |
94 |
Δ press 600 миллибар |
103 |
103 |
104 |
104 |
105 |
Диаметр патрубков
Ø |
Регулируемого патрубка |
Фиксированного патрубка |
|||||
PNR/E |
Ø76 |
Ø80 |
Ø100 |
Ø60 |
Ø76 |
Ø80 |
Ø100 |
73 |
• |
|
|
• |
• |
• |
|
83 |
• |
|
|
• |
• |
• |
|
104 |
• |
• |
• |
|
• |
• |
• |
124 |
• |
• |
• |
|
• |
• |
• |
142 |
|
• |
• |
|
|
• |
• |
