Прицеп тракторный 2ПТС- 6,5

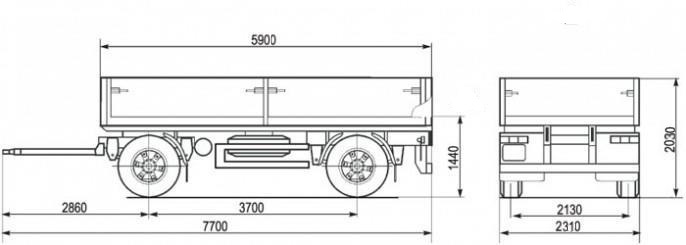

Чертеж

Описание

Прицеп тракторный 2ПТС-6,5 — это универсальный двухосный сельскохозяйственный прицеп, оптимально подходящий для транспортировки различных грузов во всех почвенно-климатических зонах, за исключением горных. Его конструкция предусматривает эксплуатацию с тракторами колесных тягового класса от 1,4 до 3,0, которые оснащены раздельно-агрегатной гидросистемой, пневматической тормозной системой и стандартным тягово-сцепным устройством по ГОСТ 348-79. Основанием прицепа является мощная платформа с размерами кузова 4050×2130 мм и площадью пола 8,63 м², смонтированная на надежном шасси с двумя осями и четырьмя колесами. Стандартные борта имеют высоту 630 мм, однако возможна установка надставных бортов как сплошных (высотой 300 или 630 мм), так и сетчатых, что позволяет увеличить объем кузова до 10,87 м³. Без надставок полезный объем составляет 5,43 м³, а с надставками на 300 мм – 8,02 м³.

Разгрузка осуществляется с помощью одного мощного гидроцилиндра, расположенного по центру платформы. Выбор направления (одна из трех сторон) осуществляется вручную с помощью фиксаторов, надежно соединяющих кузов с рамой. Угол подъема кузова составляет не менее 14,06°, а полный цикл разгрузки длится до 50 секунд. Полнота выгрузки достигает 99%, что обеспечивает высокий уровень производительности – 195 т·км/ч. Максимальная грузоподъемность прицепа составляет 6500 кг, при этом полная технически допустимая масса достигает 8150 кг. Снаряженная масса зависит от конфигурации: от 1650 кг без надставных бортов до 1820 кг с сетчатыми. Полная масса равномерно распределяется по двум осям (4210 кг и 3940 кг соответственно), что способствует стабильности при движении.

Подвеска основана на колесной базе 2700 мм с шириной колеи 1850 мм, а дорожный просвет составляет 310 мм. Прицеп комплектуется колесами с разными вариантами шин (например, 11.5/80-15.3PR10, 12.5/80-15.3PR12, 13.0/75-16PR14, 15.5/65-18PR10 и т.п.), что позволяет адаптировать его под условия эксплуатации. Габаритные размеры прицепа – 5900×2310×1910 мм, высота погрузки по полу кузова – 1280 мм, а по бортам – от 1910 до 2910 мм в зависимости от конфигурации надставок. Рабочая скорость в технологическом режиме составляет до 18 км/ч, а в транспортном — до 30 км/ч.

Тормозная система пневматическая, с однопроводной схемой привода и барабанными механизмами на обеих осях. Дополнительно предусмотрен ручной механический стояночный тормоз. Прицеп имеет высокие эксплуатационные показатели: ресурс до списания - 8000 моточасов, средняя наработка на отказ - 500 часов, коэффициент готовности - 0,99, сохранение груза при перевозке - 99,9%. Рабочее давление в гидросистеме составляет 20 МПа. Обслуживание простое и малозатратное — ежесменное техническое обслуживание занимает до 0,15 чел./час, при этом агрегатирование с трактором требует минимум времени и усилий. Обслуживается прицеп одним оператором.

Прицеп 2ПТС-6,5 выпускается в двух вариантах: стандартном и с надставными бортами, что позволяет гибко адаптировать его к задачам любой сложности — от перевозки сыпучих материалов до транспортировки зеленого корма или веток. Его повышенная надежность, высокая грузоемкость и универсальность делают этот прицеп одним из самых лучших решений для аграрного сектора.
