Молоковоз на шасси Foton Auman GTL BJ 3259 от компании «Киевспецтех» с колесной формулой 6х4, предназначен для перевозки и временного хранения жидких пищевых продуктов. Автоцистерну можно использовать на дорогах общего пользования 1-3 категории Система наполнения от стороннего источника или собственного насоса. Объем молоковоза 14 м3. Количество секций 3-5 шт.

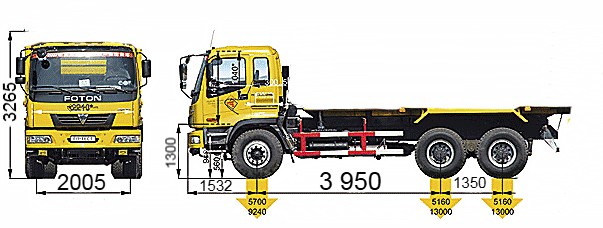

Чертеж
Описание
Молоковоз 14 м3 на шасси Foton Auman GTL BJ 3259 6х4 предназначен для:
перевозки молока, также может перевозить питьевую и минеральную воду, растительное масло и другие пищевые жидкости. Термоизоляция цистерны молоковоза позволяет транспортировать молоко в течение 10 часов при температуре воздуха до 35°C.
Цистерна состоит из внутреннего и внешнего корпуса, выполненного из нержавеющей пищевой стали, которая имеет свойство легко очищаться и не вступает в химические реакции с перевозимой продукцией. Наполнение цистерны, как правило, происходит двумя способами - через крышку люка или же насосом и гравитационный слив.
В комплект молоковоза входят специальные напорные рукава. Кроме этого, молоковоз оснащается расходомерами с данными, которые выводятся на дисплей, специальными запорными элементами, которые присутствуют на каждом люке и пневмо-управляемыми задвижками, с помощью которых можно контролировать каждый отсек.
Люки хорошо теплоизолированы и оснащены обогревом, а также автономным накопителем.
Автомобиль предназначен для транспортировки молока, питьевой воды и других пищевых жидкостей плотностью не более 1,03 кг/см3 из мест забора к местам назначения. Вместимость цистерны 14м3 с распределением на 5 секций, эллиптическая форма постоянного сечения с термокорпусом.
Базовое шасси Foton Auman GTL BJ 3259 с колесной формулой 6х4, оснащено дизельным двигателем Cummins ISGe5-400 мощностью 400 л.с. Грузоподъемность шасси составляет 23.5 т. Колесная база шасси между первой и второй осями составляет 3950 мм, между второй и третьей осями 1350 мм. Габаритные размеры шасси (ДхШхВ) 7500х2005х3265 мм.
Auman разработан для работы при экстремальных температурах и в агрессивных средах, прочная ходовая часть и устойчивые к коррозии детали позволяют свести эксплуатационные расходы к минимуму.
Конструкция и технологии, использованные при создании данного автомобиля, нацелены на максимальную эффективность автомобиля в работе. Просторная кабина, спальное место, комфортабельные сиденья, системы снижения шума и нагрева обеспечивают комфортные и безопасные условия для водителя.
Дополнительное оборудование
-ABS+ESC
-Электростеклоподъемники
-Подогрев зеркал заднего вида
-Противотуманные фары
-Центральный замок
-Кондиционер
-Радио/MP3
Конструкция автомобиля соответствует требованиям нормативных документов, действующих в Украине.
Переведено с помощью DeepL.com (бесплатная версия)
Оборудование
|
Объём |
14 куб. м. |
|
Количество секций |
3-5 |
|
Внутренняя обшивка |
пищевая нержавеющая сталь |
|
Внешняя обшивка |
нержавеющая сталь |
|
Трапы |
рифленая сталь, алюминий или наливной пол. |
|
Заливные горловины |
улучшенного типа, диаметром 500 мм из нержавеющей стали с дыхательным клапаном, и возможностью пломбирования |
|
Форма цистерны |
круглая или эллиптическая |
|
Термоизоляция |
пенополистирол |
|
Подрамник |
стальной, усиленный |
|
Запорная арматура |
дисковая, нержавеющая сталь |
|
Утепление |
трубопроводов и отсека со сливными затворами |
|
Дополнительно |
технологические ящики, датчики уровня жидкости, распределительная расческа, расходомеры, боковая защита, габаритные и маркерные огни. |
Характеристики шасси:
|
Параметр |
Показатель |
|
Двигатель |
|
|
Модель двигателя |
Cummins ISGe5-400 (Euro-5) |
|
Мощность двигателя, л.с. (кВт) |
400 (295) |
|
Объем двигателя |
11,8 л |
|
Экологический стандарт |
EURO-5 |
|
Коробка передач |
механическая Fast Gear 12JSD240 12+1 |
|
Рулевое управление |
с гидроусилителем |
|
Колесная формула |
6х4 |
|
Размер шин |
315/80R22.5 |
|
Тормозная система |
пневматическая тормозная система |
|
ABS+ESP |
+ |
|
Тормозной механизм, передний/задний |
барабанный / барабанный |
|
Объем топливного бака, л |
350 |
|
Количество осей |
3 |
|
Колесная база, мм |
3950 |
|
Допустимая нагрузка на переднюю ось, кг |
7500 |
|
Допустимая нагрузка на заднюю ось, кг |
12 000 |
|
Полная масса, кг |
33 000 |
|
Грузоподъемность, кг |
23 500 |
|
Кабина |
двухместная, со спальным местом, 2 сиденья |
|
Сидения |
регулируемые |
|
Ремни безопасности |
+ |
|
эл.подогрев зеркал |
+ |
|
Передние и задние противотум. |
+ |
|
радио/MP3 |
+ |
|
кондиционер |
+ |
|
задняя подвеска |
рессорная |
|
передат. число ведущего моста |
5,23 |
|
Безопасность |
центральный замок с пультом дистанционного управления |
