Машина предназначена для очистки ливневых канализационных труб от засоров.Каналопромывочная машина МК-32 на базе JAC N120 предназначена для эксплуатации на предприятиях коммунального хозяйства.
Описание
Машина каналопромывочная МК-32 на базе JAC N120 предназначена для эксплуатации на предприятиях коммунального хозяйства. с ее помощью проводят ликвидацию засоров и профилактическую очистку канализационных систем, в частности:
-
Ливневая канализация.
-
Колодец.
-
Отстойник
-
Водосточная труба.
-
Канализационная труба.
Каналопромывочный автомобиль комплектуется различными по размеру и функциональности насадками, которые применяют для формирования струи высокого давления и очистки того или иного элемента канализационной системы, в зависимости от степени его засоренности и размера.
Специальное оборудование состоит из цистерны, водяного насоса высокого давления с приводом, барабана с намотанным рукавом, гидравлической системы и дополнительного оборудования.
Принцип действия. Вода под давлением подается в головку, которая движется внутри канализационной трубы под действием реактивной силы жидкости и размывает перед собой отложения. Диаметр и конструкция рабочего узла подбираются в зависимости от величины канала и характера загрязнений. Насос и барабан с РВД размещены в отапливаемых отсеках.
Возможность монтажа на Шасси марки:
|
Параметр |
Показатель |
|
Колесная формула |
4х2 |
|
Полный допустимый вес автомобиля, |
12000 кг. |
|

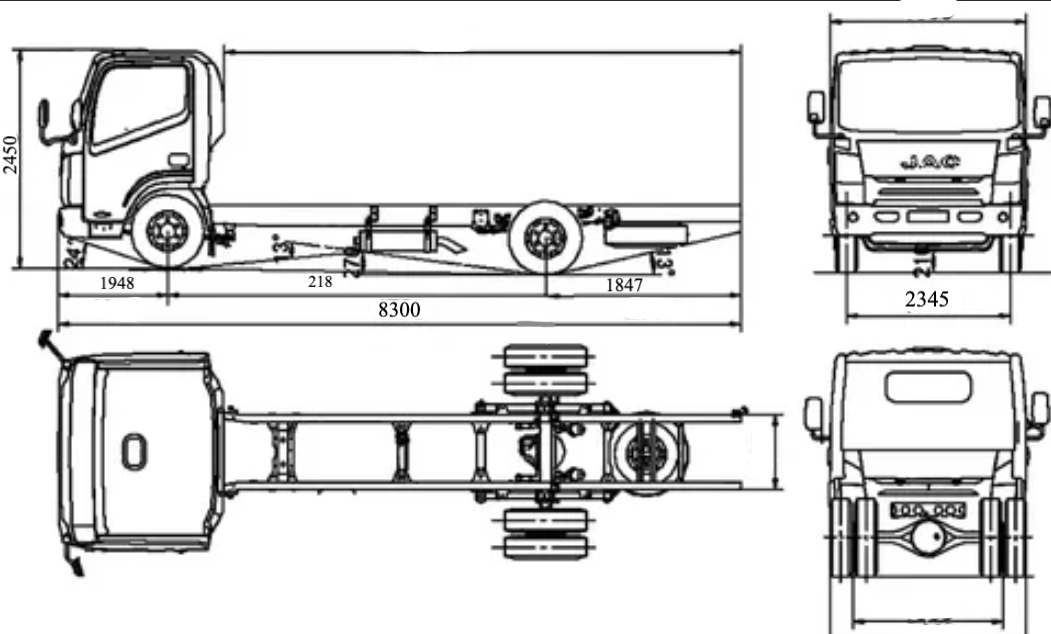

Габариты шасси |
8300×2345×2450 мм. |
|
Нагрузка на переднюю ось |
2&870 кг. |
|
Нагрузка на заднюю ось |
4 480 кг. |
|
Собственный вес шасси |
4 290 кг. |
|
Гразы |
7 700 кг. |
|
Безопасность |
ABS |
|
Колия передних колес, |
1948 мм. |
|
Колия задних колес, |
1847 мм. |
|
Подвеска |
|
|
Тип подвески, пер./зад. |
рессорная/рессорная с задним стабилизатором. |
|
Минимальный радиус поворота |
11 м. |
|
КПП |
|
|
Тип КПП |
механическая |
|
Количество передач КПП |
6 + 1 |
|
Клиренс |
218 мм. |
|
Размерность колес, 6 + запаска |
255/70R22.5 |
|
Максимальная скорость |
115 км/ч |
|
Двигатель |
CUMMINS |
|
Экологический стандарт |
EURO-5 |
|
Тип топлива |
Дизель |
|
Рабочий объем двигателя |
3 760 см3 |
|
Мощность двигателя |
125 /170 кВт/ л.с |
|
Максимальный крутящий момент |
592/1300-1700(н/м) |
|
Топливный бак |
210 л. |
Управление:
-
Гидроусилитель руля;
-
Регулировка рулевой колонки по высоте и глубине наклона;
-
Блокировка руля;
-
Мультифункциональный руль
Кабина:
-
Комфортная кабина с дополнительным утеплением.
-
Москитная сетка защиты двигателя.
-
Стеклоподъемники с электроприводом.
-
Механическое поднятие кабины.
-
Зеркала заднего вида с подогревом.
-
Ремни безопасности пассажира и водителя.
-
Сигнал заднего хода.
-
Сидение водителя регулируется в 3-х диапазонах.
-
Высококачественная материал салона.
-
Регулируемое в 2-х диапазонах сиденье пассажира
-
Кондиционер.
-
Центральный замок.
-
Фары с электрорегулировкой.
-
CD/MP3.
-
Солнцезащитные шторки для водителя и пассажира.
-
Подстаканники в передней панели.
-
Подкуриватель.
-
Подножка с антискользким покрытием.
-
Бортовый компьютер.
Тормозная система пневматического типа:
-
Передний дисковый тормоз, с влагоотделителем.
-
Задний барабанный тормоз.
-
ABS.
Другое:
-
Сепаратор топливный фильтр с влагоотделителем.
-
Декомпрессионный тормоз двигателя.
-
Аккумуляторные батареи 120А.г*2 24Вт.
-
Свеча накаливания.
-
Закрытый аккумуляторный отсек.
-
Защита поддона картера.
-
Ящик для инструмента.
-
Подготовка под тахограф.
-
Морозостойкие резиновые детали.
-
Сцепное устройство.
-
Аварийный треугольник.
Технические характеристики машины каналопромывной на базе JAC N120:
|
Параметр |
Показатель |
|
Объем цистерны |
5,5 м3 |
|
Диаметр очистных труб: |
150-1000 мм. |
|
Длина рукава высокого давления |
100 м. |
|
Производительность водяного насоса: |
212 л/мин. |
|
Насос высокого давления |
Pratissoli MW-40 |
|
Давление воды, создаваемой насосом, МПа |
19 |
|
Каркас |
+ |
|
Барабан с гидроприводом, с возможностью плавной регулировки оборотов и реверсивным режимом |
+ |
|
Устройство обмывки рукава высокого давления |
+ |
|
Размывной пистолет |
+ |
|
Счетчик моточасов |
+ |
|
Сигнализация минимального уровня воды |
+ |
|
Возможность продувки водяной системы |
+ |
|
Эффективный водяной фильтр |
+ |
|
Осветление рабочего отсека |
+ |
|
Заправочная колонка |
+ |
|
Набор размывных головок |
2 шт. |
|
ЗИП |
+ |
Особенности
5 размывочных головок:
-
для профилактической очистки трубопроводов D=150-350мм
-
для профилактической очистки трубопроводов D = 150-500мм при ликвидации сильных засоров, отложений ила, гравия и др.
-
для профилактической очистки и ликвидации засоров трубопроводов D=70-350мм. Сопла: 1 переднее, 6 задних
-
для профилактической очистки и ликвидации засоров трубопроводов D=70-350мм. Сопла: 6 задних
-
для ликвидации засоров и профилактической очистки труб D = 200-400мм от смазки, мыльных растворов, известняка, для работы на вертикальных участках труб.
| Размывочная насадка КО-514.29.00.500-01 | |
| Материал | Ст.40Х |
| Диаметр | 70 мм. |
| Сопла | 1 перед., 8 задних |
| L | 120 мм |
| Вес | 1,4 кг |
| Q | 8...12,5 м³/ч |
Размывочная насадка КО-514.29.00.500-01 предназначена для профилактической очистки труб диаметром 150-350 мм с длительным режимом работы.
|
Размывочная насадка КО-514.29.00.600-01 |
|
|
Материал |
Ст.40Х |
|
Диаметр |
87 мм. |
|
Сопла |
1 перед., 10 задних |
|
L |
180 мм. |
|
Вес |
4.2 кг. |
|
Q |
8 ... 20 м³/час. |
Предназначена для профилактической очистки труб диаметром 150-1000 мм, ликвидации сильных засоров, отложений: ила, гравия, густого шлама. Режим работы длительный.
|
Размывочная насадка КО-502.08.06.001 |
|
|
Материал |
Ст.45 |
|
Диаметр |
58 мм. |
|
Сопла |
1 перед., 6 задних |
|
L |
80 мм. |
|
Вес |
0.5 кг. |
|
Q |
8 ... 12.5 м³/час. |
Размывочная насадка КО-502.08.06.001 предназначена для профилактической очистки и ликвидации засоров труб диаметром 70-350 мм с длительным режимом работы.
|
Размывочная насадка КО-514.29.00.700-01 |
|
|
Материал |
Ст.40X |
|
Диаметр |
70 мм. |
|
Сопла |
4 перед., 6 задних |
|
L |
160 мм. |
|
Вес |
1.8 кг. |
|
Q |
8 ... 20 м³/час. |
Размывочная насадка КО-514.29.00.700-01 предназначена для ликвидации засоров и профилактической очистки труб диаметром 200-400 мм от смазки мыльных растворов, известняка, для работы на вертикальных участках труб. Режим работы длительный.
|
Устройство для высасывания ила Эжектор КО-514.29.00.900 |
|
|
Материал |
Ст.3 |
|
Диаметр |
160 мм. |
|
Сопла |
3 внутри |
|
L |
290 мм. |
|
Вес |
6.5 кг. |
|
Q |
8 ... 12.5 м³/час. |
Устройство для высасывания ила Эжектор КО-514.29.00.900 действует на принципе "Вентури". Устройство работает для подъема ила с больших глубин: вода, впрыскиваемая с высокой скоростью (100-200 м/сек) около 95%.
Использование данного устройства с вакуумным насосом позволяет отсасывать плотный ил из глубин 10-15 м. С помощью одного или двух соединенных последовательно всасывающих рукавов. Глубина всасывания может изменяться в зависимости от плотности ила и скорости впрыска воды.
