Автобетоносмеситель на шасси MAN TGS 41.400 с колесной формулой 8х4 оснащен дизельным двигателем D2066LF41 мощностью 400 л.с. Колесная база автобетоносмесителя составляет 1795+2505+1400 мм. Грузоподъемность составляет 28000 кг. Габаритные размеры автобетоносмесителя (ДхШхВ) 7080х2300х2750мм. Объем барабана составляет 10 м3.

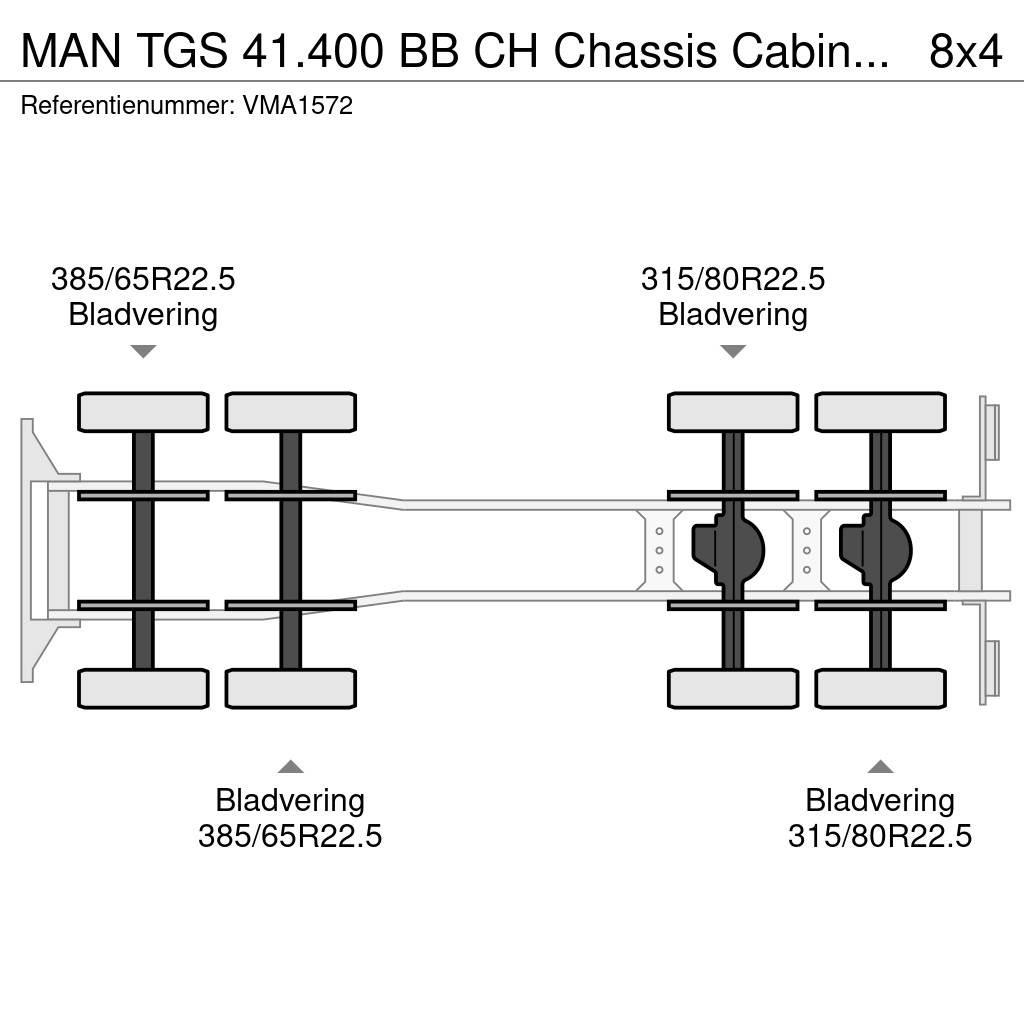

Чертеж
Описание
Автобетон на шасси MAN TGS 41.400 с колесной формулой 8×4 — это мощная и надежная спецтехника, специально адаптированная для работы в условиях интенсивной нагрузки, сложного рельефа и любого климатического пояса. Известный благодаря своей выносливости, высокой проходимости и стабильной работе даже на неровных дорогах этот миксер является идеальным решением для больших строительных площадок и бетонных заводов.
Оборудованный 6-цилиндровым рядным дизельным двигателем MAN D2066LF41 стандарта Euro 5, агрегат развивает мощность 400 л.с. (294 кВт), обеспечивая отличную тягу даже при полной загрузке. Объем смесительного барабана составляет 10 м³, что позволяет перевозить значительные объемы бетонной смеси без потери ее качества. Колесная база 1795+2505+1400 мм — оптимально распределяет нагрузку по осям, обеспечивая устойчивость во время движения. Предусмотренная механическая коробка ZF 16 S 253 OD гарантирует плавное переключение на любой скорости и выдерживает интенсивную эксплуатацию. Топливная система состоит из основного бака 400 л и дополнительного резервуара AdBlue на 35 л, что способствует снижению выбросов и экономии топлива.
Кабина типа М предназначена для удобства водителя: просторная, с высоким уровнем обзора и эргономичным расположением элементов управления. Подвеска автобетоносмесителя представлена рессорной передней осью и рессорной задней тележкой, что эффективно амортизирует неровности дороги и повышает комфорт при движении с полной загрузкой. Максимальная полная масса автобетоносмесителя составляет 42 000 кг, из которых 28 000 кг — грузоподъемность, а 15 020 кг — собственная масса машины. Габаритные размеры техники: длина — 7080 мм, ширина — 2300 мм, высота — 2750 мм, что делает ее удобной для маневрирования в плотной городской среде и при заезде на строительные площадки.
Автобетон MAN TGS 41.400 от Киевспецтех — это настоящий рабочий инструмент, созданный для эффективной транспортировки бетонной смеси на дальние расстояния с минимальными потерями качества, надежный помощник для тех, кто ценит бескомпромиссную производительность и выносливость техники.
| Характеристика | Показатель |
|
мощность |
400 л.с./294 кВт |
|
Коробка передач |
Механическая ZF 16 S 253 OD |
|
топливо |
Diesel |
|
Топливный бак |
400 л. справа и 35 л AdBlue |
|
кабина |
M |
|
колесная формула |
8x4 |
|
Полная масса |
42000 |
|
Масса без погрузки |
15020 |
|
подвеска |
Спереди рессорная, сзади: рессора |
Особенности
-
Антиблокировочная система ABS;
-
противобуксовочная система ASR;
-
электронная система поддержания курсовой устойчивости ESP;
-
MAN BrakeMatic (электронная тормозная система);
-
зеркала заднего вида с подогревом и электрорегулировкой, панорамное зеркало с подогревом;
-
тахограф цифровой;
-
регулировка угла наклона фар.
Комфорт
-
бортовый компьютер;
-
регулируемая рулевая колонка;
-
комфортное сиденье водителя с пневматической амортизацией;
-
кондиционер, R134a, ручное управление;
-
автономное отопление;
-
противопылевой и антиаллергенный фильтр;
-
подлокотники водительского сиденья;
-
внутренняя моющаяся обивка двери;
-
электростеклоподъемники в дверях водителя и пассажира;
-
держатель для кружки в приборной панели;
-
AUX-in/USB на панели управления.
Барабан
– Сталь: изготовлен из высокопрочной стали ThyssenKrupp / Salzgitter: 27MnCrB5-2
– Загрузочное отверстие: Ø 580 мм, легкий вход и чистка
– Спирали: размер спирали для очень хорошего смешивания, производительности, последний конус с дополнительной спиралью для плавного сброса
Привод и гидравлика:
– Коробка передач: ZF P7300
– Гидравлические: Bosch Rexroth
– Масляный охладитель: с контролем маслоохладителя
Другие компоненты:
– Загрузочный бункер, разгрузочный бункер и разгрузочный желоб с износостойкими пластинами
– 3 х расширение желобов, стальной, вес 14 кг, по 1 м
– Лестница раздвижная
– Механическое крепление барабана для безопасной очистки
– Большие ролики Ø 280 мм
– Задняя подставка полностью закрыта для быстрой и легкой чистки
– низкий центр тяжести, низкая общая высота
– Резина в загрузочный/разгрузочный
– Рама миксера – короб из полного профиля, сталь S500
– Бак для воды 650 л., с индикатором уровня
– Насос 250 л. /мин
– Шланг 10м с соплом для распыления
– Шланг для дополнительного опрыскивания 2 м.
– Заполнение водой с обеих сторон
Система контроля:
– Meflex – механическое управление насосом
Монтаж:
– Монтаж смесителя на шасси грузового автомобиля
– 1 пара задних брызговиков с монтажными частями
– Понижающая защита в задней части
– Карданный вал для гидравлического насоса
Покраска:
– Двойное грунтовое покрытие с антикоррозионным наполнителем (2K)
– Покраска миксера в RAL 9010
