Комбинированная коммунальная машина СБМ КО-503ІВК-21, смонтированная на шасси JAC N350, предназначена для промывки и очистки трубопроводов, коллекторов и смотровых колодцев, а также для откачки и транспортировки иловых, песчаных и жидких отходов. Колесная формула 6х4, а его объем цистерны для воды 5 м³, глубина всасывания 6 м. Производительность вакуумного насоса 900 м³/час.

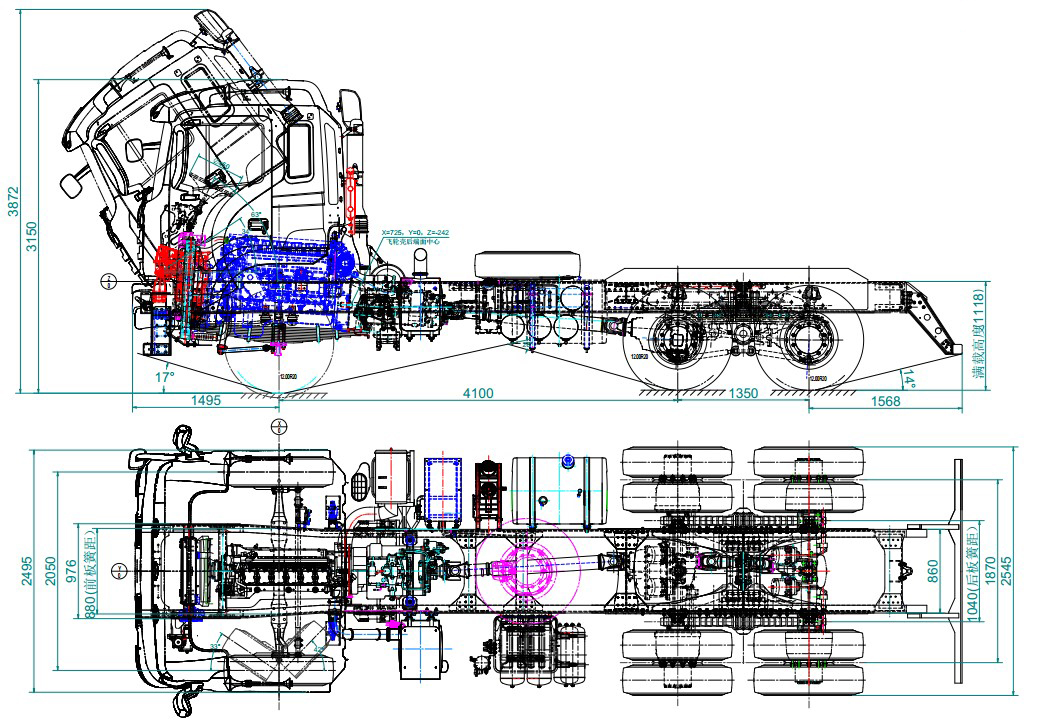

Чертеж
Описание
Комбинированная коммунальная машина СБМ КО-503ІВК-21, смонтированная на шасси JAC N350, предназначена для промывки и очистки трубопроводов, коллекторов и смотровых колодцев, а также для откачки и транспортировки иловых, песчаных. Конструкция объединяет высоконапорную промывную систему и мощную вакуумную установку, что позволяет выполнять полный цикл работ одной машиной.
Базовое шасси JAC N350 оснащено дизельным двигателем рабочим объемом 9726 см³, колесной формулой 6×4 и грузоподъемностью 24 413 кг, что обеспечивает возможность установки надстроек. Полная масса автомобиля составляет 35 000 кг, а максимальная скорость достигает 116 км/ч, что позволяет быстро перемещаться между объектами.
Надстройка состоит из двухсекционной цистерны, где вакумная секция имеет объем 10–12 м³, а цистерна для чистой воды — 4–5 м³, что соответствует классу тяжелых комбинированных машин. Такая конфигурация позволяет проводить промывку и откачку без дозаправки и без остановок в процессе работы.
Вакуумная система комплектуется итальянским насосом Jurop, производительностью до 720–900 м³/ч, позволяющим быстро создавать разрежение в цистерне и откачивать большие объемы густых отходов. Максимальная глубина всасывания составляет 6,5 м, что обеспечивает работу с колодцами стандартной и увеличенной глубины.
Промывная система построена на насосе Pratissoli (Италия), который обеспечивает подачу 212 л/мин при максимальном рабочем давлении 19 МПа (190 бар), что позволяет разрушать и удалять плотные и устаревшие отложения. Промывочный шланг диаметром 25 мм и длиной 100 м смонтирован на гидравлическом барабане, что обеспечивает значительный радиус действия без перемещения автомобиля.
Цистерна оборудована гидравлическим подъемным механизмом с максимальным углом подъема 60°, что гарантирует полное опорожнение илососной секции. Рабочий отсек оснащен автономным отопителем, что обеспечивает стабильную работу систем в холодный период и предотвращает замерзание воды и гидравлики.
Машина построена на шасси JAC, бренд — JAC, и относится к высокомощному классу комбинированных коммунальных машин для городских и промышленных служб.
| Параметр | Характеристика |
| Модель надстройки | СБМ КО-503ІВК-21 |
| Базовое шасси | JAC N350 |
| Характеристики шасси JAC N350 | |
| Двигатель | Дизельный, объем 9726 см³ |
| Колесная формула | 6×4 |
| Грузоподъемность шасси | 24 413 кг |
| Полная масса автомобиля | 35 000 кг |
| Максимальная скорость | 116 км/ч |
| Цистерна | |
| Объем вакуумной (иглососной) цистерны | 10–12 м³ |
| Объем цистерны для чистой воды | 4–5 м³ |
| Материал | Сталь с антикоррозионным покрытием |
| Угол подъема цистерны | 60° |
| Вакуумная система | |
| Вакуумный насос | Jurop (Италия) |
| Производительность вакуумного насоса | 720–900 м³/ч |
| Максимальная глубина всасывания | 6,5 м |
| Промывная система | |
| водяной насос | Pratissoli (Италия) |
| Расход воды | 212 л/мин |
| Максимальное давление | 19 МПа (190 бар) |
| Диаметр промывного рукава | 25 мм |
| Длина промывного рукава | 100 м |
| Комплектация | |
| Отсек оборудования | Оборудован автономным отопителем |
| Бренд шасси | JAC |
Особенности
Тяжелый класс производительности
-
цистерна большого объема (вакуумная 10–12 м³ и водяная 4–5 м³) обеспечивает длительную работу без дозаправки и без простоев.
Мощная вакуумная система Jurop
-
производительность 720–900 м³/ч позволяет быстро откачивать большие объемы густых и жидких отходов.
Глубина всасывания 6,5 м
-
обеспечивает работу в глубоких колодцах и на промышленных объектах.
Промывочный насос Pratissoli
-
212 л/мин при 19 МПа обеспечивает эффективную очистку труб от плотных и тяжелых отложений.
Промывочный рукав 100 м
-
дает возможность работать на большом расстоянии без перестановки автомобиля.
Колесная формула 6×4
-
высокая выносливость и устойчивость при работе с полной цистерной.
Высокая грузоподъемность шасси
-
24 413 кг позволяет устанавливать надстройку большой массы и работать с полной загрузкой.
Гидравлический подъем цистерны 60°
-
обеспечивает полное и быстрое опорожнение илососного отсека.
Автономный отопитель
-
в отсеке оборудования гарантирует работу в условиях низких температур и защиту гидросистемы зимой.
Подходит для тяжелых коммунальных и промышленных условий
-
рассчитана на большие коллекторы, магистральные трубопроводы и серьезные нагрузки.
