Комбинированная коммунальная машина СБМ КО-503ІВК-57 на базе IVECO 50C15D

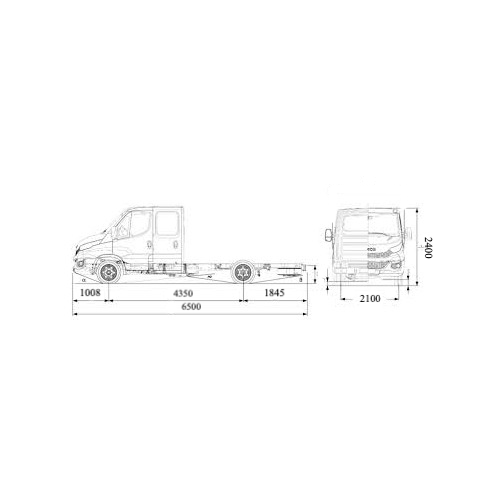

Чертеж

Описание

Комбинированная коммунальная машина СБМ КО-503ІВК-57 на шасси IVECO 50C15D — это малогабаритная каналопромывочно-иллососная установка, предназначенная для обслуживания внутридворовых, частных и локальных канализационных сетей, смотровых колодцев и небольших колодцев. Конструкция построена на легком шасси IVECO Daily 50C15D с полной массой 5 ​​тонн, дизельным двигателем мощностью 146-150 л. и механической шестиступенчатой ​​коробкой передач. Компактные габариты шасси – длина около 6–6,5 метра, ширина 2,0–2,1 м и высота до 2,4 м – обеспечивают возможность работы в узких дворах, проездах между домами, на тротуарах, в паркингах и местах с ограниченным пространством, где среднетоннажная техника не проходит.

Надстройка состоит из двухсекционной стальной цистерны общим объемом 2,5–3,5 м³, где илососный отсек имеет ориентировочно 1,5–2,0 м³, а емкость для чистой воды — 1,0–1,5 м³. Цистерна изготовлена ​​из стали с антикоррозионным покрытием и оборудована подъемным механизмом, обеспечивающим наклон примерно 45–55°, что позволяет полностью удалять откаченные отходы. Для работы вакуумной системы применяется насос производительностью 180–300 м³/ч с глубиной всасывания до 4–5 метров, что соответствует типовым параметрам колодцев частного сектора и небольших коммунальных сетей.

Промывная система оснащена насосом высокого давления с производительностью 35–60 л/мин при рабочем давлении 120–160 бар. Такая конфигурация обеспечивает эффективную промывку труб диаметром от 50 до 200 мм, включая системы квартирных стоек, внутридворовых канализационных линий, дренажных трасс, промышленных линий отвода и жиронакопительных систем. Промывочный шланг длиной 50–80 метров смонтирован на механическом или гидравлическом барабане, что позволяет производить прочистку без перемещения автомобиля. Всасывающий рукав диаметром 50–75 мм и длиной 5–10 метров оптимизирован для работы с небольшими приемниками стоков.

Управление промывной и вакуумной системой осуществляется из задней рабочей зоны через механический или гидравлический пульт, позволяющий оператору контролировать давление, работу насосов, барабаны и подъем цистерны. Все элементы гидравлики и трубопроводов снабжены запорной арматурой, обратными клапанами, фильтрами и средствами защиты от перегрузки. Конструкция машины обеспечивает стабильную работу в городских условиях с низкими эксплуатационными затратами, высокой маневровостью и минимальными требованиями к зоне доступа. Благодаря сочетанию легкого шасси IVECO и компактной надстройки КО-503ІВК-57 подходит для ежедневного обслуживания ОСМД, ЖЭКов, частных компаний, сервисных служб и небольших коммунальных предприятий.
