Самосвал JAC N200 – это универсальное транспортное средство, предназначенное для перевозки сыпучих материалов, строительных грузов и других насыпных продуктов.Размеры кузова JAC N200 составляют 3500 х 2550 х 1000 мм с общим объемом 9 м3.Шасси с колесной формулой 4х2 и базой 4200 мм. Двигатель Cummins ISD285.50 (Euro-5).

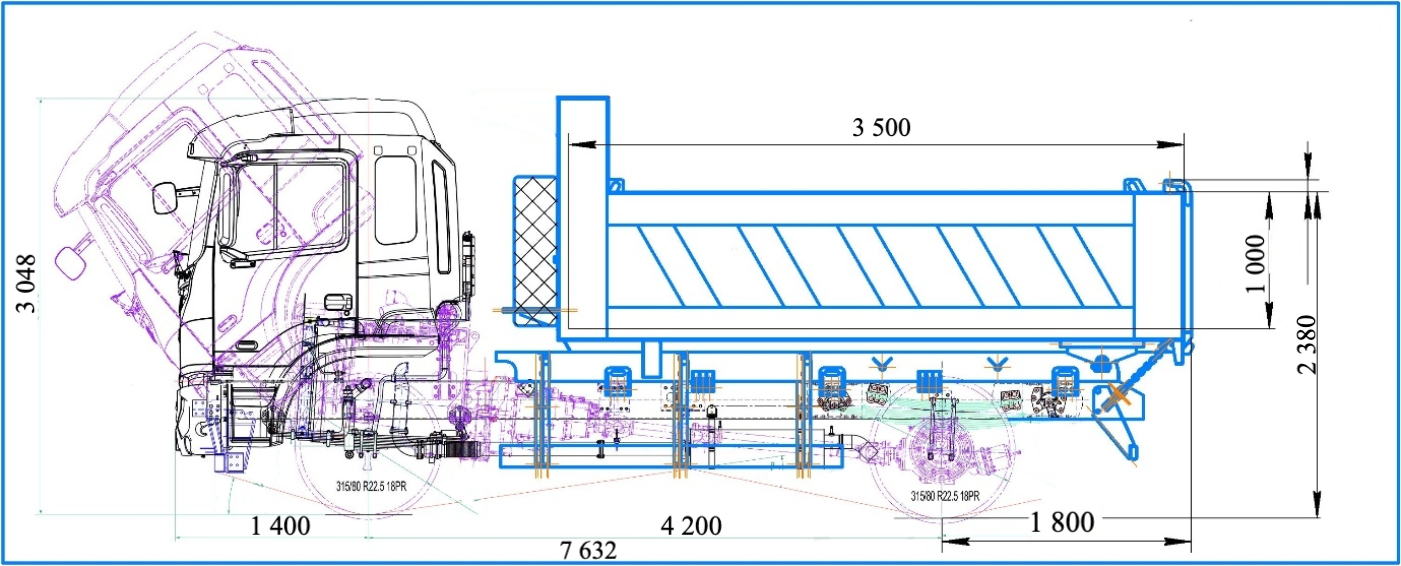

Чертеж
Описание
Самосвал JAC N200 – это универсальное транспортное средство, предназначенное для перевозки сыпучих материалов, строительных грузов и других насыпных продуктов. Его металлический прямобортный кузов оборудован откидными задними и боковыми бортами, что обеспечивает удобство трехсторонней разгрузки. Эта функция позволяет эффективно работать даже в труднодоступных местах, обеспечивая выгрузку груза в любом направлении – по бокам или сзади.
Размеры кузова JAC N200 составляют 3500 х 2550 х 1000 мм с общим объемом 9 м³, что позволяет оптимально использовать его для среднегабаритных грузов. Шасси с колесной формулой 4х2 и базой 4200 мм создает надежную платформу для самосвала, рассчитанного на полный вес 19980 кг. Компактные габариты делают этот автомобиль идеальным выбором для работы в ограниченных условиях, например, на строительных площадках или плотной городской застройке.

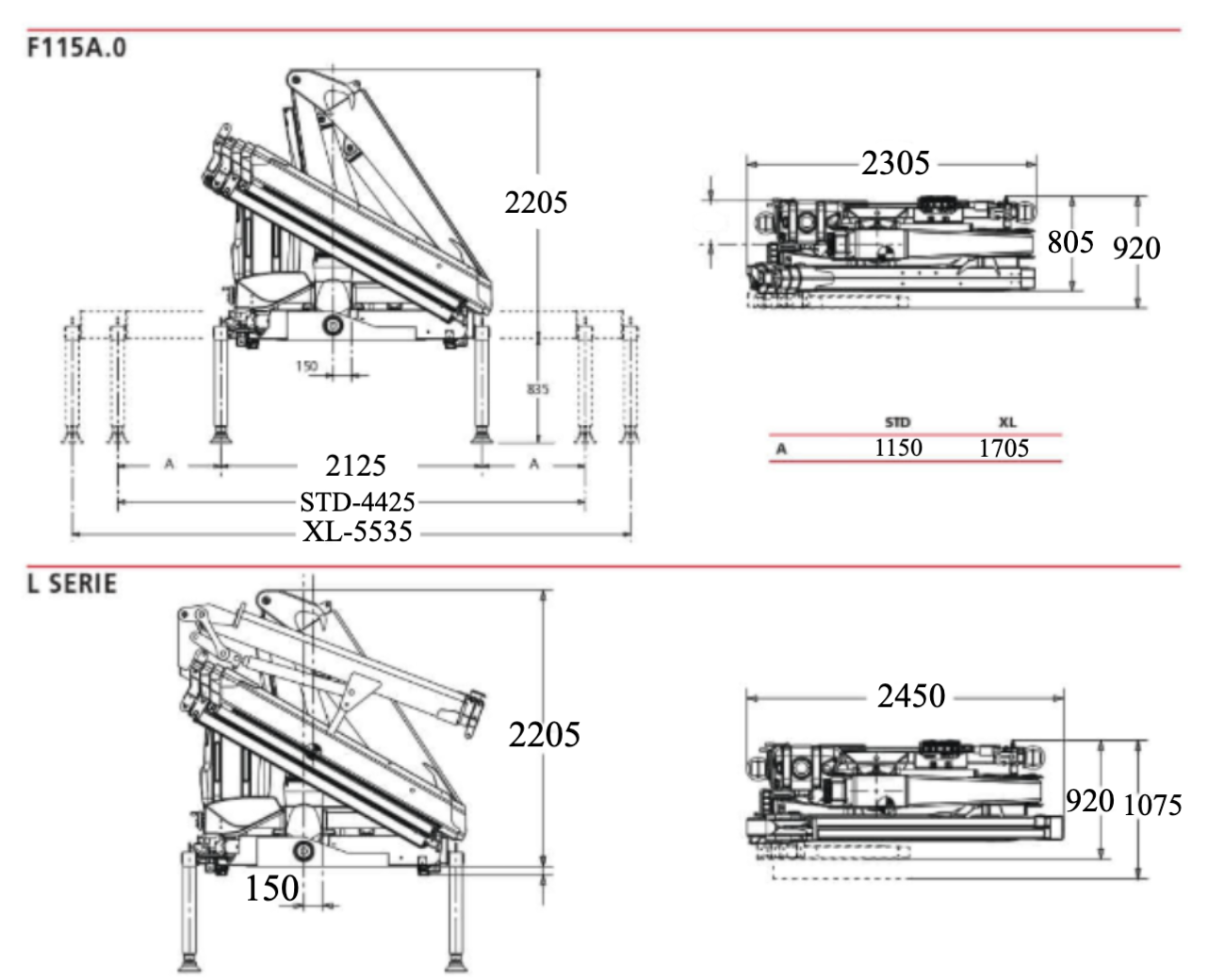

Особенностью этой модели является дополнительная оснастка итальянским краном-манипулятором, который значительно расширяет ее функциональность. Кран имеет грузоподъемность 5400 кг на минимальном вылете, что делает погрузку и выгрузку материалов максимально быстрой и удобной. Для работы в зимний период самосвал может быть укомплектован снегоуборочным отвалом.
JAC N200 также предлагает высокий уровень комфорта для водителя. В базовую комплектацию входят кондиционер, круиз-контроль, бортовой компьютер, зеркала с подогревом, электропривод стеклоподъемников, центральный замок с дистанционным управлением, автомагнитола с поддержкой USB/MP3, регулируемая рулевая колонка, солнцезащитные шторки, подстаканники и многое другое. Продуманный интерьер и современные технологии делают этот самосвал не только продуктивным, но и удобным для длительных рабочих смен.
Благодаря мощному двигателю Cummins ISD285.50 (Euro-5) и 8-ступенчатой механической коробке 8JS118TA-B, JAC N200 демонстрирует высокую производительность и надежность в любых условиях эксплуатации.
|
Параметр |
Показатель |
|
Количество гидравлических секций налицо |
1 |
|
Максимальный вылет стрелы гидравлический |
6,05 м. |
|
Максимальная высота подъема |
9 г. |
|
Максимальный грузовой момент |
11,6 тм. |
|
Минимальный вылет стрелы |
2,05 м. |
|
Грузоподъемность на минимальном вылете стрелы |
5 400 кг. |
|
Максимальный вылет стрелы |
6,05 м. |
|
Грузоподъемность при максимальном вылете стрелы |
1 915 кг |
|
Угол поворота манипулятора |
390° |
|
Стабилизаторы гидравлические с ручным выдвижением |
2 шт. |
|
Длина стабилизаторов |
4 425 мм. |
|
Емкость гидравлического бака |
90 л. |
|
Номинальное рабочее давление гидросистемы, бар |
305 |
|
Манипулятор с крюком |
+ |
|
Управление происходит с земли с двух сторон |
+ |
|
Гидравлическая система защиты от нагрузки |
+ |
|
Кнопка аварийной остановки |
+ |
|
Расположение |
за кабиной водителя |
Технические характеристики шасси Jac N200
| Модель | Наименование | SHORT | NORMAL | LONG |
| Кабина | Спальное место | да | да | да |
| Двигатель | Модель | ISD285 50(Euro V) | ISD285 50(Euro V) | ISD285 50(Euro V) |
| Тип топлива | Diesel | Diesel | Diesel | |
| Объем | 6690 | 6690 | 6690 | |
| Максимальная мощность (нетто) | квт 204 (л.с.) 277,363 л.с. 2500 (о мин) | квт 204 (л.с.) 277,363 л.с. 2500 (о мин) | квт 204 (л.с.) 277,363 л.с. 2500 (о мин) | |
| Максимальный крутящий момент(н/м) | 1006 Hм, 1200-1800 | 1006 Hм, 1200-1800 | 1006 Hм, 1200-1800 | |
| Трансмиссия | КПП | механическая | механическая | механическая |
| Количество передач | 8 ступенчатая | 8 ступенчатая | 8 ступенчатая | |
| Основные параметры | Габаритные размеры шасси(мм) | 7632×2522×3048 | 9550х2522х30488 | 10550×2522×3048 |
| Колесная база(мм) | 4200 | 5300 | 6300 | |
| Колия(мм) | 2019/1860 | 2019/1860 | 2019/1860 | |
| Снаряженная масса шасси(кг) | 6228 | 6340 | 6415 | |
| Грузоподъемность шасси(кг) | 13752 | 13 637 | 13565 | |
| Полная масса (кг) | 19980 | 19980 | 19980 | |
| Макс. допустимая нагрузка на пер.ось | 7000 | 7000 | 7000 | |
| Макс. допустимая нагрузка на зад.ось | 13800 | 13 800 | 13 800 | |
| Максимальная скорость(км/ч) | 110 | 110 | 110 | |
| Передние свесы/Задние свесы(мм) | 1400/2032 | 1400/2850 | 1400/2791 | |
| Радиус разворота (м) | 7,7 | 9,9 | 10,7 | |
| Максимальный подъем, преодолеваемый (%) | 30 | 30 | 30 | |
| Шины | 315/80R22.5 295/80R22.5 | 315/80R22.5 295/80R22.5 | 315/80R22.5 295/80R22.5 | |
| Паливный бак | 400 | 400 | 400 | |
| Тормозная система | пневматическая | пневматическая | пневматическая |
Особенности
Стандарт
-
Прикуриватель
-
Радиоприемник с USB, антенна, динамики
-
Полицы в кабине над головами водителя и крайнего пассажира
-
Солнцезащитные козырьки водителя и пассажира
-
Ящик для инструментов
-
Зеркала заднего вида с подогревом
-
Рулевая колонка регулируемая по наклону и вылету
-
Гидроусилитель руля
-
Подножка с антискользящим покрытием
-
Задний стабилизатор поперечной стойкости
-
Электростеклоподъемники
-
Центральный замок
-
Пневмосиденья
-
Система круиз контроля
-
Кондиционер
-
Ремень безопасности водителя регулируемый по высоте
-
Энергопоглощающий передний бампер
-
Дневные ходовые огни
-
ABS, ASR, ESC
-
Зуммер заднего хода
-
Выпускной вспомогательный тормоз
-
Электрическая регулировка передних фар
-
Топливный фильтр с подогревом и влагоотделителем
-
Отопитель салона повышенной производительности
-
Морозостойкие резиновые детали
-
Свечи накаливания
-
Дополнительное утепление кабины
-
Нижняя защита двигателя и КПП
-
Нагревательный элемент масляного картера двигателя 220V (ТЭН)
-
Нагревательный элемент теплообменника двигателя 220V (ТЭН)
-
Закрытый аккумуляторный ящик
-
Запасное колесо
-
Набор инструментов
-
Буксировочный крюк
Опция
-
Спойлер
-
Коробка отбора мощности
-
Электрический разъем и провод для подключения тахографа
-
Предпусковой жидкостный подогреватель
