Экскаватор-погрузчик Case 580SV 4х4 — это современная высокопроизводительная универсальная машина, разработанная для эффективного выполнения широкого спектра строительных и земляных работ. Габаритные размеры (ДхШхВ) 6313х2476х2859 мм. Глубина копания 5 м. Оснащен дизельным двигателем F4HE0484G / Tier 3 мощностью 97 л.с. (72 кВт) при 2200 об/мин.

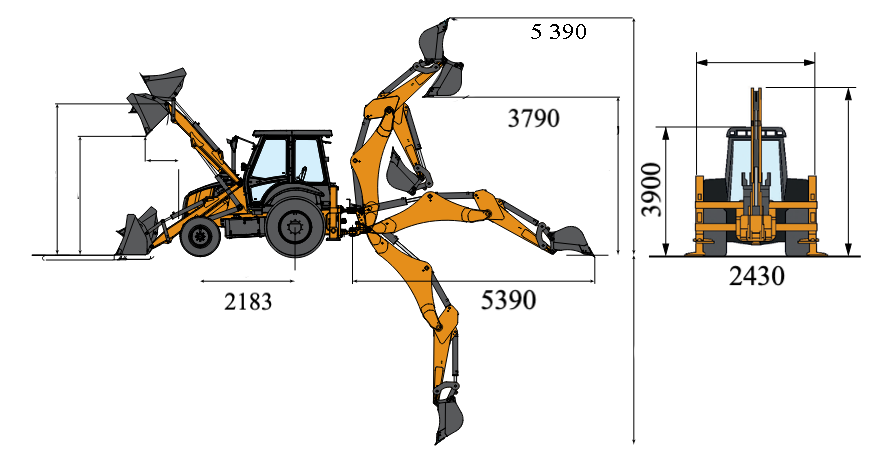

Чертеж
Описание
Экскаватор-погрузчик Case 580SV 4х4 – это современная высокопроизводительная универсальная машина, разработанная для эффективного выполнения широкого спектра строительных и земляных работ. Оснащен надежным 4-цилиндровым дизельным двигателем FPT NEF-F4HE0484G рабочим объемом 4,5 л, он развивает мощность 97 л.с. при 2200 об/мин и обеспечивает максимальный крутящий момент в 453 Нм на 1400 об/мин. Такой силовой агрегат работает на системе Common Rail высокого давления, что позволяет оптимизировать расход топлива в любом режиме – как при движении, так и при работе с навесным оборудованием. Коробка передач типа Powershift имеет четыре передачи вперед и назад и позволяет достигать скорости до 40 км/ч, что обеспечивает высокую мобильность техники даже в пределах больших строительных площадок.
Гидравлическая система экскаватора оснащена аксиально-поршневым насосом производительностью до 165 л/мин при 2200 об/мин и работает при давлении до 205 бар. Это гарантирует точность и плавность выполнения даже сложных манипуляций с ковшом или другими рабочими органами. Тормозная система включает по два диска с каждой стороны, а также механический стояночный тормоз. Передний мост с углом качания ±11˚ и задний мост Carraro с блокировкой дифференциала позволяют сохранять устойчивость на любом рельефе.
Особое внимание уделено комфорту оператора: кабина сертифицирована по стандартам ROPS/FOPS, имеет обновленный эргономичный интерьер, систему кондиционирования и вместительные отсеки для хранения общим объемом 45 литров, включая запирающие блоки и холодильную камеру. Это создает удобную и безопасную рабочую среду, что повышает эффективность работы.
Общая масса машины составляет 9220 кг. При длине 6313 мм, транспортной ширине 2476 мм и высоте 2859 мм она сохраняет компактные габариты, что способствует удобной транспортировке. Максимальная высота загрузки достигает 4601 мм, а глубина копания – 5881 мм. Ширина по переднему ковшу составляет 2478 мм, а габаритная высота с приподнятой стрелой – 3882 мм. Колесная база – 2183 мм. Максимальная высота выгрузки при наклоне ковша 45° составляет 2733 мм, а высота по пальцу крепления ковша – 3498 мм. Рабочая высота – 6348 мм. Грузоподъемность заднего погрузчика составляет 4970 кг, а фронтального погрузчика — 1120 кг.
Емкость топливного бака — 132 литра, гидросистемы — также 132 литра. Система охлаждения вмещает 24 литра, моторная смазка – 13,6 л, коробка передач – 20,8 л, передний мост – 9,6 л, задний мост – 16,3 л. Эта техника продолжает наследие CASE, которое с 1957 года остается флагманом в сегменте экскаваторов-погрузчиков, сочетая в себе инновации, надежность и высокую производительность, необходимую для современного строительства.
Параметр | Указатель |
Производитель / Модель двигателя | FPT NEF - F4HE0484G / Tier 3 |
Тип двигателя | Common Rail высокого давления |
Количество цилиндров | 4 |
Рабочий объем | 4.5 л |
Максимальная мощность | 97 л.с. (72 кВт) при 2200 об/мин |
Максимальный крутящий момент | 453 Нм при 1400 об/мин |
Тип коробки передач | Powershift |
Количество передач (вперед/назад) | 4/4 |
Скорость хода (вперед/назад) | 40 / 26 км/ч |
Тип гидравлической системы | Аксиально-поршневой насос |
Производительность гидравлики | 15–165 л/мин при 2200 об/мин |
Максимальное давление гидросистемы | 205 бар |
Рабочая тормозная система | 2 диска с каждой стороны |
Стояночный тормоз | Механический приводной механизм |
Угол качания переднего моста | ±11˚ |
Блокировка дифференциала переднего моста | 4WD Heavy Duty / НЕТ |
Блокировка дифференциала заднего моста | Carraro 28.44FR / ДА |
Топливный бак | 132 л |
Система охлаждения | 24 л |
Гидравлическая смазка | 132 л |
Моторная смазка | 13,6 л |
Коробка передач | 20,8 л |
Передний мост | 9,6 л |
Задний мост | 16,3 л |
Сертификация кабины | ROPS/FOPS |
Кондиционер | Да |
Объем отсеков для хранения | 45 л (2 закрываемых отсека, холодильная камера) |
Тип стрелы | Линейная геометрия |
Масса | 9220 кг |
Транспортная высота | 2859 мм |
Транспортная ширина | 2476 мм |
Габаритная ширина (по переднему ковшу) | 2478 мм |
Габаритная высота (со сложенной стрелой) | 3882 мм |
Колесная база | 2183 мм |
Общая длина | 6313 мм |
Максимальная высота выгрузки при наклоне ковша 45° | 2733 мм |
Максимальная высота по пальцу крепления ковша | 3498 мм |
Грузоподъемность погрузчика | 4970 кг |
Глубина копания | 5881 мм |
Рабочая высота | 6348 мм |
Максимальная высота загрузки | 4601 мм |
Грузоподъемность стрелы | 1120 кг |
Особенности
1. Мощный двигатель с экономичным расходом топлива.
-
Машина оснащается 4,5-литровым двигателем FPT NEF, обеспечивающим мощность 97 л.с. и крутящий момент 453 Нм при низких оборотах. Это позволяет выполнять тяжелые работы без перегрузки двигателя и с умеренным потреблением горючего.
2. Полный привод 4x4 с надежной трансмиссией.
-
Благодаря полному приводу и коробке передач Powershift с 4 скоростями вперед и назад, экскаватор-погрузчик отлично работает на сложном рельефе, не теряя производительности в болотистых или неравных условиях.
3. Высокопроизводительная гидросистема.
-
Гидравлическая система с аксиально-поршневым насосом производительностью до 165 л/мин позволяет быстро и точно управлять как погрузчиком, так и экскаваторной стрелой. Максимальное давление в системе - 205 бар.
4. Комфортная и защищенная кабина.
-
Современная кабина имеет сертификацию ROPS/FOPS, оснащена кондиционером, большим объемом отсеков для хранения (включая охлаждаемую нишу), удобным органом управления и хорошей звукоизоляцией, что обеспечивает комфортную работу оператора в течение всего дня.
5. Большая глубина копания и рабочая зона.
-
Благодаря телескопической экскаваторной стреле, машина обеспечивает глубину копания до 5,88 м, что позволяет выполнять траншейные и котлованные работы без привлечения полноразмерных экскаваторов.
6. Надежные мосты и дифференциалы.
-
CASE 580SV использует мосты Carraro, с возможностью блокировки заднего дифференциала, что повышает проходимость и уменьшает пробуксовку на сложных участках.
7. Большая грузоподъемность.
-
Передний погрузчик способен поднимать грузы до 4 970 кг, а стрела — до 1 120 кг, что позволяет использовать машину как полноценный фронтальный погрузчик или мини-кран в определенных условиях.
8. Сбалансированные размеры и масса.
-
Масса 9220 кг и колесная база 2183 мм обеспечивают хорошую устойчивость при работе, а габаритные размеры позволяют без проблем перевозить машину на трале или работать в ограниченных условиях городской застройки.
9. Высокая скорость передвижения.
-
Максимальная скорость — 40 км/ч — позволяет быстро передвигаться между объектами без необходимости дополнительного транспорта.
