Кран-манипулятор HIAB T-CLX 023 относится к серии компактных и легких грузоподъемных установок, предназначенных для монтажа на малотоннажные автомобили и легкие грузовики. Максимальная длина стрелы 4,4 м. Грузоподъемность составляет 2 т. Имеет ряд классификаций T-CLX 023-2-CE и T-CLX 023-3-CE.

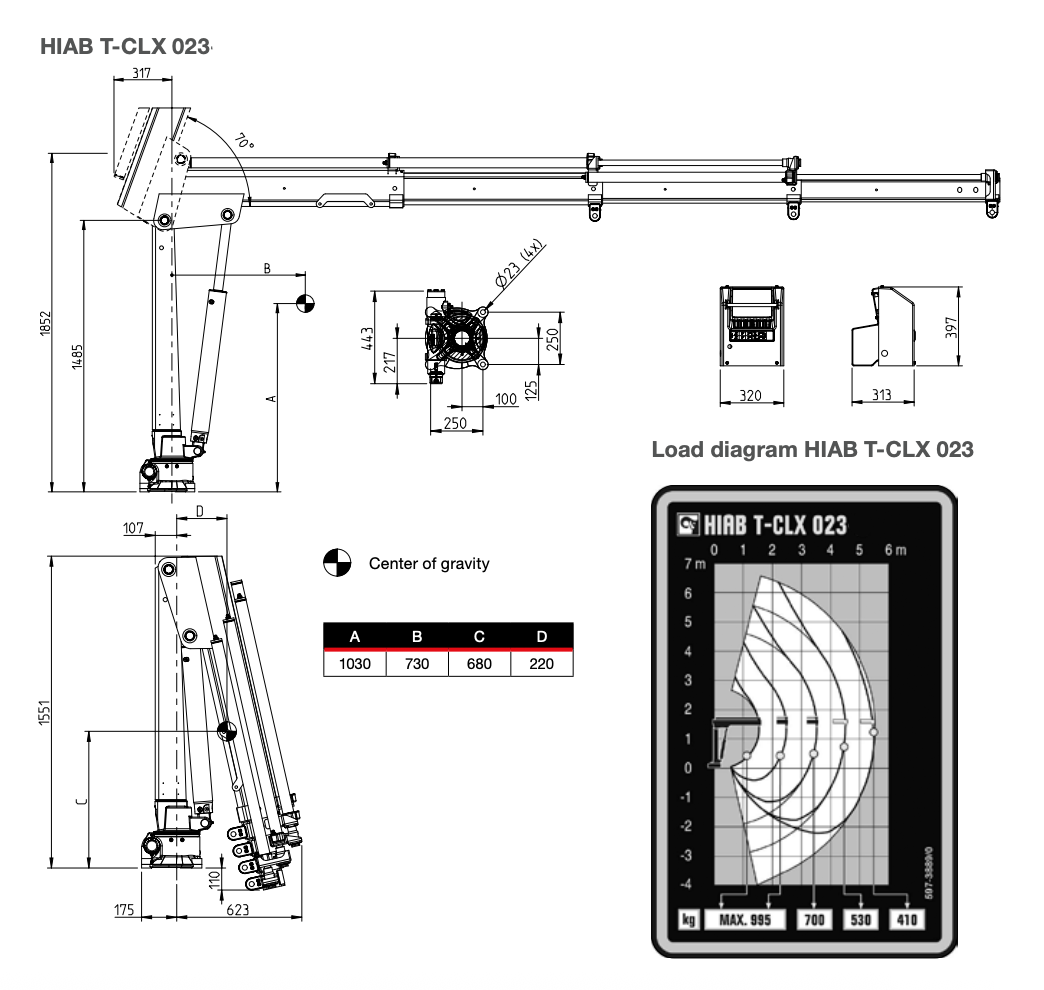

Чертеж
Описание
Кран-манипулятор HIAB T-CLX 023 относится к серии компактных и легких грузоподъемных установок, предназначенных для монтажа на малотоннажные автомобили и легкие грузовики. Его конструкция разработана таким образом, чтобы обеспечить максимальную производительность при минимальном весе. Грузовой момент установки составляет 2,2 т, что соответствует диапазону 23–24 кН·м, благодаря чему кран может работать с различными типами грузов в строительстве, коммунальной сфере и логистике. Модель выпускается в двух вариантах – T-CLX 023-2-CE с двумя гидравлическими секциями стрелы и T-CLX 023-3-CE с тремя гидравлическими секциями.
В версии T-CLX 023-2-CE гидравлический вылет стрелы составляет 3,4 метра, а за счет механической секции он может увеличиваться до 5,5 метра. Максимальная грузоподъемность этой конфигурации достигает 1,62 тонны на коротком вылете, а на расстоянии 3,4 метра кран способен поднять груз весом 700 килограммов. Собственная масса установки при этом составляет 260 килограммов, что позволяет монтировать ее на автомобиле с небольшой грузоподъемностью без существенных ограничений в полезной нагрузке.
Модификация T-CLX 023-3-CE оборудована тремя гидравлическими секциями, благодаря чему гидравлический вылет увеличивается до 4,4 метра, с возможностью дополнительного механического удлинения до 5,5 метра. На максимальном гидравлическом вылете кран поднимает до 520 кг, а на коротком вылете его грузоподъемность составляет 1,6 тонны. Вес установки в данной конфигурации равен 298 кг. Вне зависимости от версии обе модели оснащены надежной системой механического управления CLX, что обеспечивает простоту эксплуатации и высокую надежность даже в сложных условиях работы.
Особое внимание производитель уделил долговечности оборудования. Все металлические элементы покрыты инновационной антикоррозионной системой nDurance, существенно повышающей устойчивость к воздействию влаги, соли и агрессивных сред. Кроме того, HIAB предоставляет официальную гарантию 2 года на всю установку и 3 года на стальные конструкции, что подтверждает уверенность в качестве и надежности этой техники.
Благодаря сочетанию малого веса, высокой грузоподъемности и компактных габаритов HIAB T-CLX 023 является идеальным решением для компаний, нуждающихся в мобильном, простом в обслуживании и долговечном кран-манипуляторе для ежедневной работы.
Параметр | T-CLX 023-2-CE | T-CLX 023-3-CE |
---|---|---|
Класс/тип | Компактный жесткий телескопический кран (T-Crane) | |
Грузовой момент | 23,9 кН·м (≈2,2 т·м) | 23,6 кН·м (≈2,2 т·м) |
Гидравлический вылет стрелы | 3,4 м | 4,4 м |
Механический (дополнительный) вылет | 5,5 м | |
Максимальная грузоподъемность (короткий вылет) | ≈1,62 т | ≈1,60 т |
Грузоподъемность на гидравлическом вылете | 700 кг (на 3,4 м) | 520 кг (на 4,4 м) |
Вес установки | ≈260 кг | ≈298 кг |
Тип стрелы | Жесткая телескопическая (низкопрофильная) | |
Управление (стандарт) | Механическое (CLX) | |
Опциональное управление | Возможность модернизации к дистанционному управлению (HiDuo) | |
Антикоррозионное покрытие | nDurance (нанокерамика + электропокрытие + порошковая покраска) | |
Гарантия | 2 года на всю установку; 3 года на стальные элементы | |
Реком. приложение | Легкие грузовики, городские доставки, монтажные и сервисные работы |
Особенности
Жесткая телескопическая низкопрофильная стрела
-
обеспечивает высокую грузоподъемность при компактных размерах и устойчивость к изгибу и вращению.
Система управления CLX
-
гарантирует точное и плавное управление крана.
Возможность модернизации HiDuo
-
позволяет дистанционное пропорциональное управление для сложных маневров.
Антикоррозионное покрытие nDurance
-
комбинирует нанокерамику, электропокрытие и порошковую окраску, повышая долговечность конструкции.
Компактные габариты и малый радиус раскрытия стрелы
-
оптимально для работы на ограниченном пространстве.
Высокая грузоподъемность на коротком вылете
-
эффективная работа с различными видами грузов.
Стабильная работа на гидравлическом вылете
-
универсальность для легких грузовиков и городских доставок.
Гарантия на стальные элементы и вся установка
-
подтверждает надежность и долговечность техники.
