Экскаватор-погрузчик ЕО-2626-01 предназначен для проведения работ в ограниченных городских условиях. Смещается ось копания, при которой максимальное смещение каретки достигает 1300 мм, позволяет выполнять разработку грунта в непосредственной близости от заборов и стен зданий, а также экскаваторные работы большой ширины с одной установки экскаватора. При этом максимальная глубина копания достигает 4,34 м.

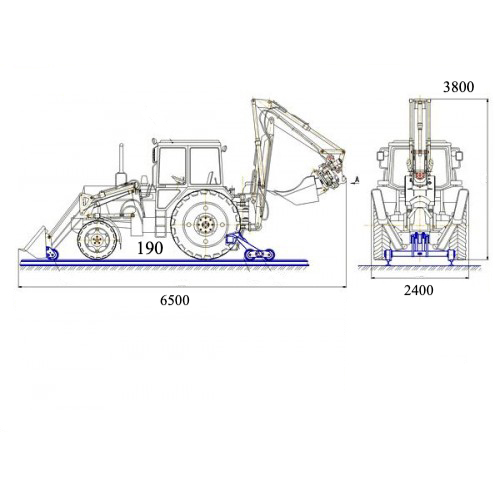

Чертеж экскаватора-погрузчика ЕО-2626-01 челюстного
Описание
Экскаватор-погрузчик ЕО-2626-01 предназначен для проведения работ в ограниченных городских условиях. Смещается ось копания, при которой максимальное смещение каретки достигает 1300 мм, позволяет выполнять разработку грунта в непосредственной близости от заборов и стен зданий, а также экскаваторные работы большой ширины с одной установки экскаватора. При этом максимальная глубина копания достигает 4,34 м. Экскаватор-погрузчик ЕО-2626-01 со смещенной осью копания проводится на базе трактора МТЗ-92П (4х4). Экскаватор относится к классу Citymaster, разработанному с учетом лучших достижений отечественного и зарубежного машиностроения.
Повышенная устойчивость экскаватора-погрузчика ЭО-2626-01 при копании, увеличенная прочность стрелы и рукоятки за счет изменения конструкции. Экскаваторное оборудование складывается в направлении, перпендикулярном движению экскаватора. В этой связи существенно уменьшаются габаритные размеры машины по длине, что повышает ее маневренность во время перемещения на строительную площадку.
Экскаватор-погрузчик ЕО-2626-01 комплектуется современным гидрораспределителем со встроенными предохранительными и кавитационными клапанами производства фирмы "Hidrocontrol" (Италия). Гидрораспределитель обеспечивает плавность и точность работы экскаваторного оборудования, совмещения операций, предохраняет оборудование от механических повреждений при ошибках оператора. Возможна быстрая установка секции дополнительного оборудования.
Органы управления расположены эргономично на расстоянии вытянутой руки. Управление экскаваторным оборудованием производится с помощью двух джойстиков, расположенных на задней панели кабины трактора. Поворотное сиденье оператора обеспечивает быстрый поворот из транспортного положения в рабочее положение управления экскаваторным оборудованием.
Наименование показателей |
Единица измерения |
| Базовая машина - трактор «Беларусь» |
92П |
| Габаритные размеры в транспортном положении: | |
| длина |
6500±100 мм. |
| Ширина |
2400 мм. не более |
| Высота |
3800±50 мм. |
| Максимальная транспортная скорость передвижения |
18,0-0,3 км/ч. |
| Наибольший радиус копания |
5,85 м. |
| Наибольшая кинематическая глубина копания |
4,3 м. |
| Наибольшая высота выгрузки экскаватора |
3,5 м. |
| Преодолеть уклон твердого сухого пути |
13 º не меньше |
| Дорожный просвет |
190 мм. не менее |
| Давление в гидросистеме экскаватора-погрузчика |
16±1 (160±10) МПа (кгс/см2) |
| Навесное грузовое оборудование: |
|
| Номинальная грузоподъемность |
1,0 т. |
| Номинальная емкость основного ковша |
1,0 м3 не менее |
| Ширина режущей кромки ковша |
2200 мм. не меньше |
| Навесное экскаваторное оборудование: |
|
| Вид оборудования - обратная лопата | |
| Номинальная емкость ковша |
0,28 м3 не менее |
| Ширина ковша по режущей кромке |
675 мм. не менее |
| Ковш дополнительный: |
|
| Номинальная емкость ковша |
0,1 м3 не менее |
| Ширина ковша |
310 мм. не менее |
Особенности
Повышена устойчивость экскаватора-погрузчика ЭО-2626-01 при копании, увеличена прочность стрелы и рукояти за счет изменения конструкции. Экскаваторное оборудование складывается в направлении, перпендикулярном движению экскаватора. В связи с этим существенно уменьшаются габаритные размеры машины по длине, что повышает ее маневренность во время перемещения на строительную площадку.
Экскаватор-погрузчик ЭО-2626-01 комплектуется современным гидрораспределителем со встроенными предохранительными и кавитационными клапанами производства фирмы «Hidrocontrol» (Италия). Гидрораспределитель обеспечивает плавность и точность работы экскаваторного оборудования, совмещение операций, предохраняет оборудование от механических повреждений при ошибках оператора. Возможна быстрая установка секции для дополнительного оборудования.
Органы управления расположены эргономично на расстоянии вытянутой руки. Управление экскаваторным оборудованием осуществляется с помощью двух джойстиков, расположенных на задней панели кабины трактора. Поворотное сиденье оператора обеспечивает быстрый поворот: с транспортного положения в рабочее положение управления экскаваторным оборудованием.
