Вакуумная машина SPEC-9 на шасси КРАЗ-5401Н2

Вакуумная машина SPEC-9 КрАЗ 5401Н2 (4х2) 620 m3 /4.5-17 m предназначена для вакуумной очистки выгребных ям и транспортировки фекальных жидкостей к месту утилизации.

Объём цистерны
9.50 м куб.
Продуктивность вакуумного насоса
620 м³/час
Глубина выкачки ямы
4.50 м
Menu

Характеристики оборудования

Базовое шасси

КрАЗ 5401Н2



Вместимость цистерны

9,5

м3

*Глубина выкачки ямы

(с возможностью увеличения выкачки ямы до 17 м)

от 4,5 до 17

м

Производительность вакуумного насоса

240

360

720

980

куб.м/год

Максимальное разрежение в цистерне

0,08

МПа

Время наполнения цистерны

5-7

мин

Колесная формула

4х2



Габаритные размеры

8 740 х 2 550 х 3350

мм

Страна производитель ассенизаторного оборудования

Украина



Примечание: * Максимальная глубина всасывания – расстояние по вертикали от пробно-спускного крана до уровня забирающих отходов. Для увеличения глубины всасывания до 17 метров используется метод барботажа (специальный мундштук). *Производительность вакуумного насоса от 240 до 920 м3/ч

В состав спецоборудования входят:

  • цистерна;
  • вакуумный насос с приводом;
  • сигнально-предохранительное устройство;
  • трубопроводы вакуум-нагнетательной системы с краном;
  • приемный люк со всасывающим шлангом;
  • площадки для обслуживания;
  • Электрооборудование.

Схема вакуумного насоса:

чертеж

Вакуумная система предназначена для создания разрежения в цистерне при наполнении ее отходами и давлении при их сливе.

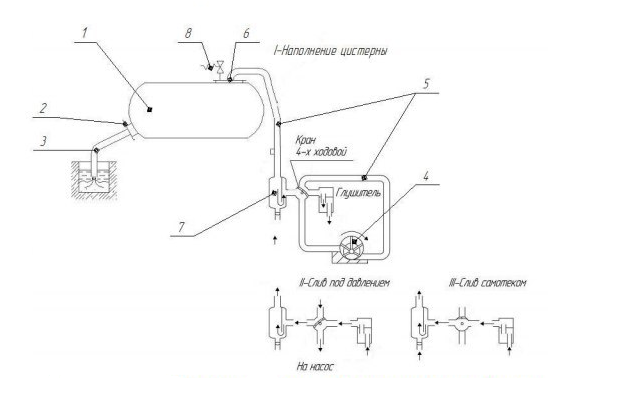

Схема вакуумной системы:

чертеж

Вакуумная система включает:

  • 4-х ходовой кран;
  • вакуумный насос;
  • систему трубопроводов.

  На линии всасывания установлен поплавковый клапан, который монтируется на крышке сигнально предохранительного устройства и перекрывает всасывающую линию при наполнении цистерны, что делает невозможным попадание отходов в насос. Кроме этого на линии всасывания установлен промежуточный бачок, который предназначен для сбора конденсата, образующегося при заполнении цистерны отходами во всасывающей линии. В нагнетательной линии насоса установлен глушитель для снижения шума при выходе воздуха из насоса.

фото

Характеристики
Сравнить с другими моделями

Особенности

Наполнение цистерны жидкими отходами производится путем создания в цистерне разрежения.

При достижении предельного уровня заполнения цистерны сигнально предохранительное устройство автоматически останавливает двигатель (на дизельных машинах подается звуковой сигнал).

Освобождение цистерны производится как самотеком, так и под давлением.

Для визуального наблюдения за наполнением цистерны имеются обзорные окна.

Для удобства работы в темное время суток рабочее место оператора освещается специальной фарой.

Высококачественная покраска всех узлов и деталей к сборке в сочетании со сплошным сварочным швами предотвращает образование очагов коррозии и обеспечивает надежность и долговечность металлоконструкций.
