Молоковоз на шасі Renault K440 від компанії "Київспецтех" з колісною формулою 6х4, призначений для перевезення та тимчасового зберігання рідких харчових продуктів. Автоцистерну можна використовувати на дорогах загального користування 1-3 категорії Система наповнення від стороннього джерела або свого насоса. Об'єм молоковоза 12 м3. Кількість секцій 2шт.

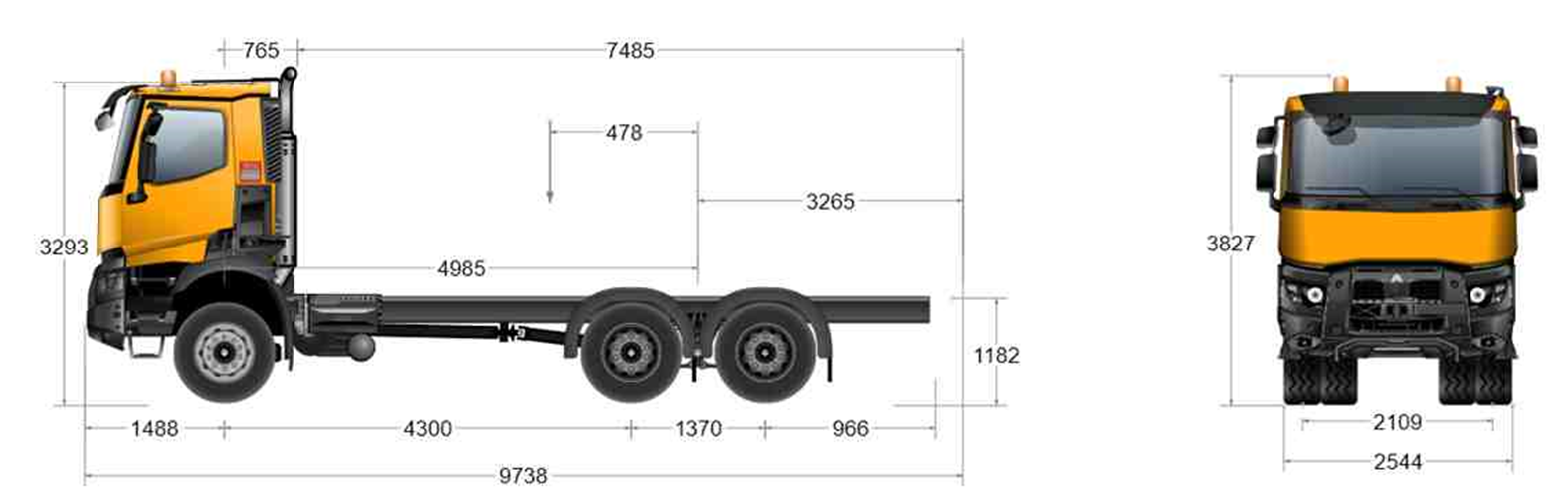

Креслення

Опис
Молоковоз 12 м3 на шасі Renault K440 6х4 призначений для:
-
перевезення молока, також може перевозити питну і мінеральну воду, рослинне масло і інші харчові рідини. Термоізоляція цистерни молоковоза дозволяє транспортувати молоко протягом 10 годин при температурі повітря до 35 ° C.
Цистерна складається з внутрішнього і зовнішнього корпусу, виконаного з нержавіючої харчової сталі, яка має властивість легко очищатися і не вступає в хімічні реакції з перевезеної продукцією. Наповнення цистерни, як правило, відбувається двома способами — через кришку люка або ж насосом і гравітаційний злив.
У комплект молоковоза входять спеціальні напірні рукава. Крім цього, молоковоз оснащується витратомірами з даними, які виводяться на дисплей, спеціальними запірними елементами, які присутні на кожному люку і пневмо-керованими засувками, за допомогою яких можна контролювати кожен відсік.
Люки добре теплоізольовані та оснащені обігрівом, а також автономним накопичувачем.
Автомобіль призначений для транспортування молока, питної води та інших харчових рідин щільністю не більше 1,03 кг/см3 з місць забору до місць призначення. Місткість цистерни 12м3, еліптична форма постійного перетину з термокорпусом.
Конструкція автомобіля відповідає вимогам нормативних документів, які діють в Україні.
Базове шасі Renault K440
ДВИГУН DXi 13
- Максимальна потужність: 323 кВт за 1400—1900 об/хв.
- Максимальний обертовий момент: 2200 Нм за 1050—1400 об/хв.
- Рядний 6-циліндровий двигун - Впорскування під високим тиском (2400 бар) інжекторними насосами - 24 клапани - кулачкові вали спереду, задній розподіл
- Отвір 131 мм - хід 158 мм - Робочий об'єм 12,8 л
- Вентилятор з електронним керуванням
- Наддування турбокомпресором
- Напрям обертання (якщо дивитися з боку КП): проти годинникової стрілки
- Інтервал заміни оливи до 100 000 км
- Посилений масляний картер
- EURO 5 EEV (Enhanced Environmentally friendly Vehicle)
- Екологічні норми ЄВРО 5
- Охолоджувальна рідина з температурою змерзання -40 оС
- Трубка підігріву на двигуні.
ОБЛАДНАННЯ ДВИГУНА
- Картер керма двигун алюміній.
- Управління сповільненими передачами під час руху (важкий ґрунт)
- Режим Power (Eco - Eco off)
- Часткова рециркуляція випарів мастила (напівзакритий контур)
- Пристрій для холодного старту попереднім підігрівом впускного повітря
- Без валу відбору потужності двигуна.
- Електронний обмежувач швидкості (90 км/год)
СПОВІЛЬНЮВАЧ
- OPTIBRAKE+:
- Комбінація сповільнювача на вихлопі та компресійних гальм на клапанах. Повне електронне керування (потужність 414 кВт за 2300 об/хв), підключення до робочих гальм.
ЗЧЕПЛЕННЯ
- Однодискове зчеплення діаметром 430 мм.
КОРОБКА ПЕРЕДАЧ
- Коробка передач Optidriver AT 2612 (14,94 - 1) автоматичне зчеплення. Алюмінієвий картер.
- Максимальний крутний момент 2550 Нм, 12 передач для руху вперед та 3 задніх передачі.
- Вибір режиму руху на рульовому колесі (автоматичний / ручний) за допомогою перемикача передач.
- Посилена коробка перемикання передач Optidriver для жорстких умов експлуатації (XTREM)
- Потужний охолоджувач оливи коробки передач/води та повітря/води
ПЕРЕДАЧІ КОРОБКИ ПЕРЕДАЧ
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
14.94 |
11.73 |
9.04 |
7.09 |
5.54 |
4.35 |
3.44 |
2.70 |
2.08 |
1.63 |
1.27 |
1.00 |
ВАЛ ВІДБОРУ ПОТУЖНОСТІ
- Вал відбору потужності S84
- Вихід: шліцевий вал (DIN 5462).
- Напрямок обертання: до двигуна.
- Обертовий момент 430 Нм.
- Передаточні числа: 0,91 / 1,16
- Положення: 17 год.
РУЛЬОВЕ УПРАВЛІННЯ
- Підсилювач керма з гідравлічним насосом зі змінним витратами
- Коефіцієнт керування 26,2:1 - Діаметр керма 500 мм
- Гідропідсилювач з 1-им незалежним контуром та 1-им насосом.
- Правосторонній рух
МОСТИ
- Передня вісь з необслуговуваними маточинами
- Навантаження на задню вісь (макс. технічне): 32 т
- Радіометр PMR 3361R з подвійною редукцією з підсиленими чавунними картерами
- Міжколісне блокування диференціалу
- Рівно розподілене навантаження на задню вісь
- Передаточне число мосту: 3,76
- Режим обертання двигуна за 90 км/год: 1645 об/хв
ШИНИ ТА КОЛЕСА
- Розмір 385/65 + 13 R22,5
- Сталеві колеса
- Металеві ковпаки передніх коліс
- Запасне колесо на тимчасовому кріпленні.
РОБОЧІ ГАЛЬМА
- Повітряний компресор 900 л/хв, 636 см³ двохциліндровий
- Система гальмування з двома незалежними контурами.
- Барабанне гальмування
- Захист від пилу на задньому гальмі
- Електронне керування виробленням повітря здійснюється за допомогою EACU (Електронного блоку керування пневмопідвіскою)
- Картридж осушувача оптимізується за допомогою профілактичного техобслуговування
- Сталева захисна обшивка на EACU
- Глушник на пневматичній системі
- Без приладу для гальмування причепу.
- Задні гальмівні циліндри у верхньому положенні
ЕЛЕКТРОННІ СИСТЕМИ ГАЛЬМУВАННЯ
- Антиблокувальна гальмівна система (ABS)
- Антибуксувальна система (ASR)
- Контроль гальмівного моменту (контроль гальмівного моменту під час руху заднім ходом)
- Рівномірне зношення гальмівних колодок (дисків)
- Взаємодія сповільнювачів та робочих гальм
- Керування ввімкненням диференціалу (якщо передбачається) на швидкості <10 км/год (4x2)
- Система допомоги рушанню на підйомі (Hill Start Aid)
- Система сповіщення про недостатню ефективність гальмівної системи
- Контроль курсової стійкості та система запобігання перевертанню ESC (Electronic Stability Control)
- Випробування тягової сили зчеплення
- Система допомоги при екстреному гальмуванні (AFU)
ПАРКУВАЛЬНІ ГАЛЬМА
- EPB (Electronic Parking Brake) автоматичне паркувальне гальмо, неможливість руху забезпечується пружинними циліндрами
- Посилене паркувальне гальмо
ЗОВНІШНЯ ЧАСТИНА КАБІНИ
- Денна кабіна.
- Електрооцинкована металева кабіна, оброблена катафорезом.
- Колір квбіни: жовтий
- Червона емблема
- Механічна підвіска кабіни з 4-ма фіксаторами.
- 2 дзеркала заднього виду з підігрівом і дистанційним керуванням.
- 2 ширококутових дзеркала заднього виду.
- Дзеркало заднього виду для паркування.
- Загальна ширина на рівні дзеркал заднього виду 2,550 м.
- Складане дзеркало переднього огляду
- Пневматичний сигналізатор
- Фартухи передніх крил
- Чорне покриття зовнішніх деталей
- Сонячний козирок.
- Багатошарове тоноване лобове скло.
- Без вікна на задній стінці кабіни.
Обладнання
Об `єм |
12 куб.м |
Кількість секцій |
2 |
Внутрішня обшивка |
харчова нержавіюча сталь |
Зовнішня обшивка |
нержавіюча сталь |
Трапи |
рифлена сталь, алюміній або заливна підлога |
Заливні горловини |
покращеного типу, діаметром 500 мм з нержавіючої сталі з дихальним клапаном, та можливістю пломбування |
Форма цистерни |
кругла або еліптична |
Термоізоляція |
пінополістерол |
Підрамник |
сталевий, посилений |
Запірна арматура |
дискові, нержавіюча сталь |
Утеплення |
трубопроводів та відсіку зі зливними затворами |
Додатково |
технологічні ящики, датчики рівня рідини, розподільний гребінець, витратоміри, бічний захист, габаритні та маркерні вогні |
Характеристики шасі:
Колісна база |
|
мм |
4,300 |
Корисне навантаження |
(C) |
кг |
31730 |
Макс. маса для реєстрації |
Усього (повна маса автомобіля) |
кг |
42000 |
передня група осей |
кг |
10000 |
|
Передня вісь 1 |
кг |
10000 |
|
задня група осей |
кг |
32000 |
|
вісь задня 1 |
кг |
16000 |
|
вісь задня 2 |
кг |
16000 |
Ця таблиця враховує вагу опцій RENAULT TRUCKS разом із сечовиною, маслом, рідиною для склоомивачів та охолоджувальною рідиною, повними на 100%, рівнем наповнення пальним на 90% та вагою водія (75 кг).
ДОВЖИНИ
Колісна база |
|
мм |
4,300 |
Передній звис |
(H / BEP L016) |
мм |
1488 |
Колісна база |
(F / BEP L011) |
мм |
4300 |
Технічна колісна база |
(F' / BEP L015) |
мм |
4985 |
Міжосьова відстань |
осі 2-3 (BEP L012.2) |
мм |
1370,00 |
Задній звис |
Шасі, габарити (BEP L017) |
мм |
966 |
Задній звис кузова |
мін. (Xmin / BEP L017) |
мм |
2442 |
макс. (Xmax: BEP L017) |
мм |
3265 |
|
Задній звис |
від края технічної колісної бази (N') |
мм |
1369,00 |
Вхід до кабіни |
(B / BEP L102) |
мм |
765 |
Довжина кузова |
мін. (Wmin / BEP L105) |
мм |
6662 |
макс. (Wmax / BEP L105) |
мм |
7485 |
|
Центр ваги навантаження |
усього (Y / BEP?) |
мм |
0 |
макс. (Ymax / BEP L103) |
мм |
889 |
|
мін. (Ymin / BEP L104) |
мм |
478 |
|
Цент ваги автомобиля |
по X (BEP L044) |
мм |
2289,00 |
Загальна довжина шасі-кабіни |
(A / BEP L001) |
мм |
7983 |
ВИСОТИ
Колісна база |
|
мм |
4,300 |
Кліренс, з навантаженням |
задн. (U3 / BEP H016) |
мм |
338 |
перед. (U1 / BEP H015) |
мм |
356 |
|
Макс. зовнішня висота у порожньому режимі |
(BEP H001) |
мм |
3827 |
Макс. зовнішня висота з відкинутою кабіною, у порожньому режимі |
(O1 / BEP H061) |
мм |
3947,00 |
Висота від даху до землі |
(O) |
мм |
3293 |
Відстань між землею / найнижчою точкой передньої частини автомобіля |
у порожньому режимі (H0 / BEP H18) |
мм |
|
з навантаженням (H0 / BEP H18) |
мм |
423,00 |
|
Висота між землею / верхньою частиною лонжерону на передньої осі |
у порожньому режимі (H1 / BEP H035) |
мм |
1168,00 |
з навантаженням (H1 / BEP H036) |
мм |
1091,00 |
|
Висота між землею / верхньою частиною лонжерону на рівні мосту |
у порожньому режимі (H2 / BEP H037) |
мм |
1182 |
з навантаженням (H2 / BEP H038) |
мм |
1126 |
|
Висота між землею / верхньою частиною лонжерону по задньому краю |
у порожньому режимі (HN) |
мм |
1190,00 |
з навантаженням (HN) |
мм |
1143,00 |
|
Цент ваги автомобиля |
у порожньому режимі по Z (BEP H044) |
мм |
90700 |
Висота лонжеронів |
(BEP H032) |
мм |
300,00 |
ШИРИНИ
Колісна база |
|
мм |
4,300 |
Макс. зовнішня ширина кабіни (зі складеними дзеркалами заднього виду) |
(BEP W001) |
мм |
2544,00 |
Максимальна ширина кабіни |
(BEP W002) |
мм |
2529 |
Ширина рами |
спереду (BEP W035) |
мм |
1080 |
у задній частині (BEP W036) |
мм |
852 |
|
Ширина на рівні задніх коліс |
Задня вісь 1 (V3 / BEP W003.2) |
мм |
2544 |
Колія |
задня 1 (V2 / BEP W013.2) |
мм |
1874 |
перед. (V1 / BEP W013.1) |
мм |
2109 |
