Машина каналопромивна МК-8 на шасі JAC N200 призначена для експлуатації на підприємствах комунального господарства.

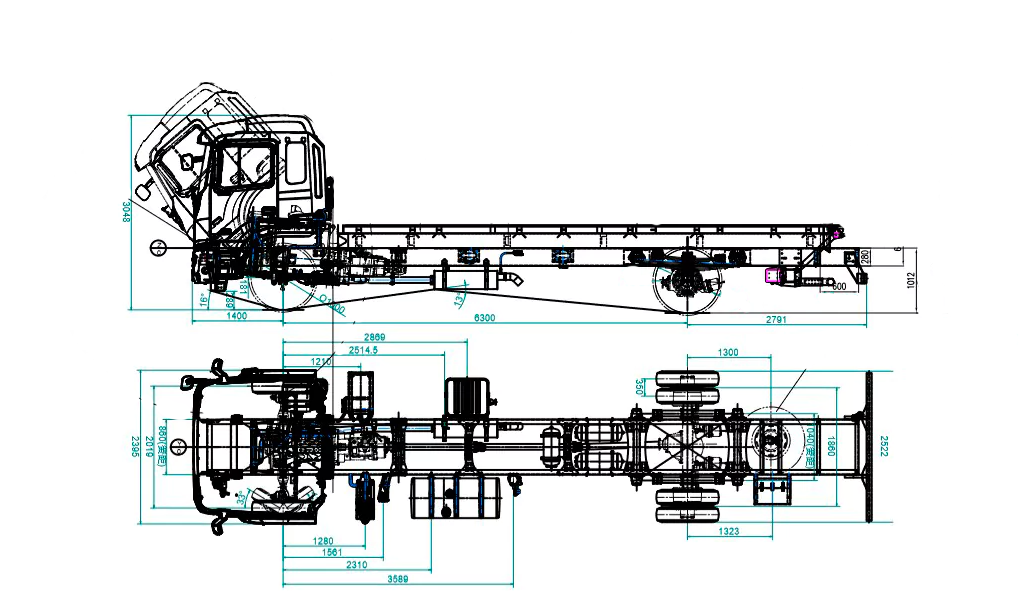

Креслення шасі JAC N200
Опис
Машина каналопромивна МК-8 на шасі JAC N200 призначена для експлуатації на підприємствах комунального господарства. за її допомогою проводять ліквідацію засмічень та профілактичне очищення каналізаційних систем, зокрема:
-
Зливова каналізація.
-
Колодязь.
-
Відстійник
-
Водостічна труба.
-
Каналізаційна труба.
Каналопромивний автомобіль комплектується різними за розміром та функціональністю насадками, які застосовують для формування струменя високого тиску і очищення того чи іншого елемента каналізаційної системи, в залежності від ступеня його засміченості та розміру.
Спеціальне обладнання складається з:
-
Цистерни
-
Водяного насосу з приводом
-
Барабану з намотаним рукавом
-
Гідравлічної системи
-
Допоміжного обладнання
Насос і барабан з рукавом розміщені у відсіку, що дозволяє використовувати машину цілий рік.
Технічні характеристики каналопромивної машини:
Параметр | Показник |
Об'єм |
8 м3 |
Матеріал цистерни |
Нержавіюча сталь |
Діаметр очисних труб: |
150-1000 мм. |
Довжина рукава високого тиску: |
150 м. |
Насос високого тиску |
Jurop PNR-124 |
Продуктивність вакуумного насосу |
730 л/хв. |
Тиск |
20 МПа. |
Маса спец обладнання |
3100 кг. |
Повна маса |
20500 |
Габаритні розміри |
|
Довжина |
6800 мм. |
Ширина |
2500 мм. |
Висота |
3040 мм. |
Каркас |
+ |
Барабан з гідроприводом, з можливістю плавного регулювання обертів та реверсивним режимом |
+ |
Влаштування обмивки рукава високого тиску |
+ |
Розмивний пістолет |
+ |
Лічильник мотогодин |
+ |
Сигналізація мінімального рівня води |
+ |
Можливість продування водяної системи |
+ |
Ефективний водяний фільтр |
+ |
Висвітлення робочого відсіку |
+ |
Заправна колонка |
+ |
Набір розмивних головок |
2 шт. |
ЗІП |
+ |
Технічні характеристики шасі JAC N200:
Параметр | Показник |
Колісна база |
4200 мм. |
Колія коліс (передніх/задніх) |
передніх 2019, задніх 1860 мм. |
Повна маса |
11980 кг. |
Допустиме навантаження на передню вісь |
7250 кг. |
Допустиме навантаження на задню вісь |
13513 кг. |
Споряджена маса |
6200 кг. |
Вантажопідйомність |
13780 кг. |
Модель двигуна |
CUMMINS ISD285.50, дизельний |
Потужність двигуна |
281 (2500) (к.с./об/хв). |
Максимальний крутний момент |
1020 /1200-1800 Нм. |
Об’єм двигуна |
6700 cм3 |
Паливний бак |
400 л. |
Екологічний стандарт |
Євро -5 |
Коробка передач |
8JS118TA-B, механічна |
Колісна формула |
4х2 |
Розмір шин |
315/80 R22.5 |
Дорожній просвіт |
220 (289) мм. |
Гідропідсилювач керма |
В навності |
Мінімальний радіус розвороту |
8 м. |
Гальмівна система |
пневматична, з ABS, ASR та ESC |
Напруга мережі, АКБ |
24 В, 2*120А год. |
Обсяг бака AdBLUE |
20 л. |
Максимальний швидкість руху |
110 км/год. |
Габаритні розміри (ДхШхВ) |
7630х2450х3150 мм. |
Кабіна: |
комфортна з додатковим утепленням та спальним місцем |
Сидіння водія |
пневматичне, з підлокітником |
Пасажирське сидіння |
механічне |
Комплектація: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Особливості
5 розмивочних головок:
-
для профілактичного очищення трубопроводів D = 150-350мм
-
для профілактичного очищення трубопроводів D = 150-500мм при ліквідації сильних засмічень, відкладень мулу, гравію та ін.
-
для профілактичного очищення і ліквідації засмічень трубопроводів D = 70-350мм.Сопла: 1 переднє, 6 задніх
-
для профілактичного очищення і ліквідації засмічень трубопроводів D = 70-350мм.Сопла: 6 задніх
-
для ліквідації засмічень і профілактичного очищення труб D = 200-400мм від мастила, мильних розчинів, вапняку, для роботи на вертикальних ділянках труб.
Розмивочна насадка КО-514.29.00.500-01 | |
Матеріал | Ст.40Х |
Діаметр | 70 мм. |
Сопла | 1 перед., 8 задніх |
L | 120 мм |
Вага | 1,4 кг |
Q | 8 ... 12,5 м³ / год |
Розмивочна насадка КО-514.29.00.500-01 призначена для профілактичного очищення труб діаметром 150-350 мм з тривалим режимом роботи.
Розмивочна насадка КО-514.29.00.600-01 |
|
Матеріал |
Ст.40Х |
Діаметр |
87 мм. |
Сопла |
1 перед., 10 задніх |
L |
180 мм. |
Вага |
4.2 кг. |
Q |
8 ... 20 м³ / год. |
Призначена для профілактичного очищення труб діаметром 150-1000 мм, ліквідації сильних засмічень, відкладень: мулу, гравію, густого шламу. Режим роботи тривалий.
Розмивочна насадка КО-502.08.06.001 |
|
Матеріал |
Ст.45 |
Діаметр |
58 мм. |
Сопла |
1 перед., 6 задніх |
L |
80 мм. |
Вага |
0.5 кг. |
Q |
8 ... 12.5 м³ / год. |
Розмивочна насадка КО-502.08.06.001, призначена для профілактичного очищення і ліквідації засмічень, труб діаметром 70-350 мм з тривалим режимом роботи.
Розмивочна насадка КО-514.29.00.700-01 |
|
Матеріал |
Ст.40X |
Діаметр |
70 мм. |
Сопла |
4 перед., 6 задніх |
L |
160 мм. |
Вага |
1.8 кг. |
Q |
8 ... 20 м³ / год. |
Розмивочна насадка КО-514.29.00.700-01 призначена для ліквідації засмічень і профілактичного очищення труб діаметром 200-400 мм від мастила мильних розчинів, вапняку, для роботи на вертикальних ділянках труб. Режим роботи тривалий.
Пристрій для висмоктування мулу Ежектор КО-514.29.00.900 |
|
Матеріал |
Ст.3 |
Діаметр |
160 мм. |
Сопла |
3 всередині |
L |
290 мм. |
Вага |
6.5 кг. |
Q |
8 ... 12.5 м³ / год. |
Пристрій для висмоктування мулу Ежектор КО-514.29.00.900 чинне на принципі "Вентурі". Пристрій працює для підйому мулу з великих глибин: вода, уприскувана з високою швидкістю (100-200 м / сек) у всмоктувану камеру, створює усередині шланга розрядження близько 95%.
Використання даного пристрою з вакуумним насосом дозволяє відсмоктувати щільний мул з глибин 10-15 м. За допомогою одного або двох з'єднаних послідовно всмоктуючих рукавів. Глибина всмоктування може змінюватися в залежності від щільності мулу і швидкості уприскування води.
