Автомобіль вантажний, відкрита бортова платформа на базовому шасі Iveco EuroCargo ML 120Е. Колісна формула 4х2, GVW 12 т, двигун 210 к.с. E-5. Габаритні розміри шасі 8007×2315×2677, вантажопідйомність шасі 7860 кг.
Креслення
Опис
Даний кран-маніпулятор можна монтувати на вантажні автомобілі JAC,FOTON, Dongfeng ,Iveco,Ford,Mercedes, Isuzu, Hyundai, Baw та ін, а також експлуатувати стаціонарно.

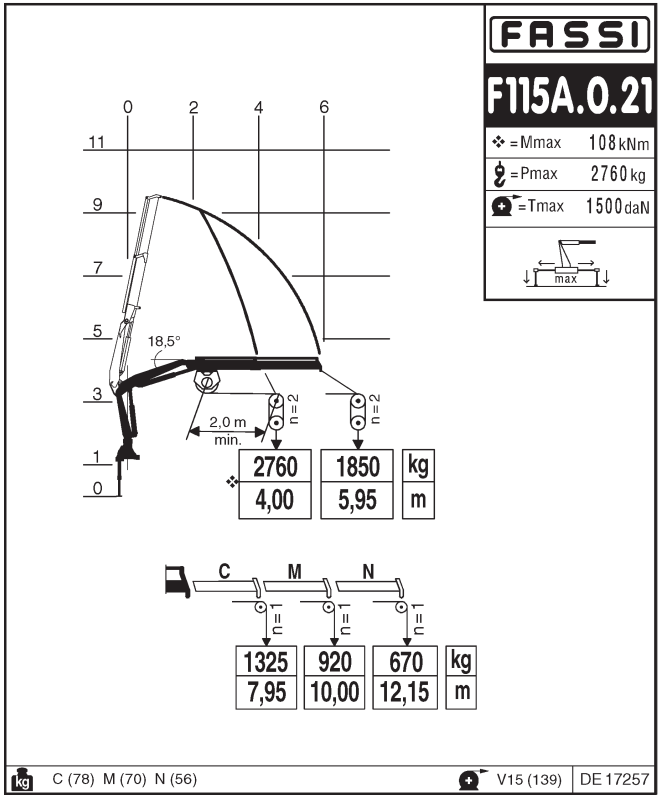

Крано-маніпуляторна установка Fassi F 115 A.0.21 з максимальним гідравлічним вильотом 6,25 м., м - найбільш затребувана довжина при будівельних роботах.

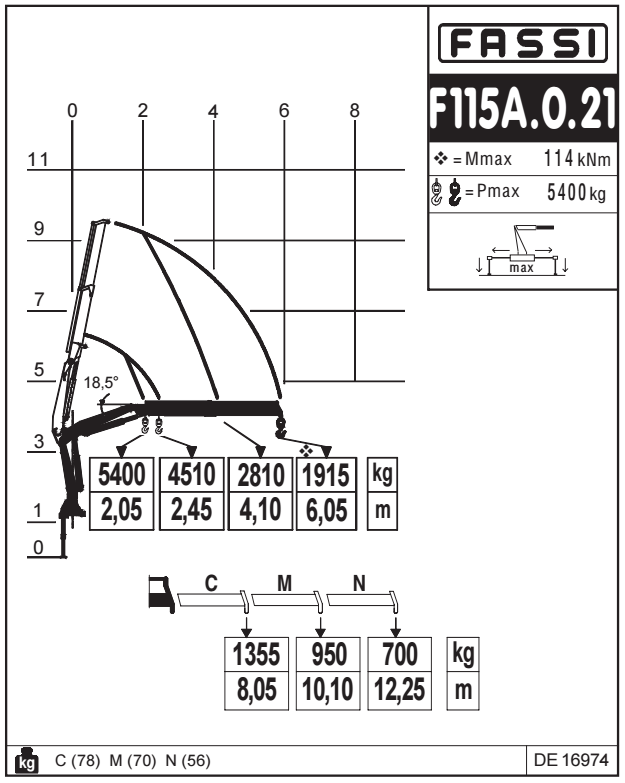

Вантажний момент крана-маніпулятора Fassi F 115 A.0.21 становить – 11,62 т.м; вантажопідйомність на мінімальному вильоті стріли 2,05 м - 5400 кг, на максимальному вильоті стріли 6,05 м - 1915 кг.
Якщо необхідність робіт на великому вильоті невелика - можна скористатися механічними секціями подовження. Для крана-маніпулятора Fassi F 115 A.0.21 можна встановити секції з максимальним вильотом до 10,50 м. Замовити та встановити їх на вже наявний кран завжди можливо.
В експлуатації крана за безпеку відповідає інноваційна та одна з найсучасніших систем гідравлічного захисту від перевантаження FX100W. Опціонна система була створена для кранів необладнаних системою контролю обов'язковою для європейських країн, для того щоб інформувати оператора про ступінь навантаження крана в разі виникнення перевантаження. Система може працювати з аналоговим радіоуправлінням. Система оснащена підігрівом і призначена для країн з холодним кліматом.
Комплектація автомобіля:
Кабіна
Спальна кабіна-опция
Протитуманні фари-опция
Дистанційний центральний замок-опция
Гідравлічний перекидач кабіни-опция
Тоновані стекла-стандарт
Верхній регульований спойлер в кольорі кабіни-опция
Люк в даху механічний-опция
Дзеркала з підігріванням і електрокеруванням-стандарт
Регулювання фар з кабіни-стандарт
Додатковий обігрівач кабіни-опция
Омивач фар-опция
Аеродинаміка
Кутові дефлектори кабіни-стандарт
Інтер’єр кабіни
Кольоровий дисплей на панелі пралидів-стандарт
Круїз-контроль-опция
Тахограф на 2 водія-стандарт
Обмежувач швидкості-стандарт
Сидіння водія на пневмопідвісці-стандарт
Підголівник сидіння водія-стандарт
Подвійне сидіння пасажира-стандарт
Подушки безпеки-опция
Ремені безпеки-стандарт
Люк в даху з дістанц. управлінням (спальна кабіна)-опция
Кондиціонер-опция
CD магнітола + 2 колонки-опция
Електропіднімачі стекол-стандарт
Підвіска
Передня підвіска : параболічні ресори-стандарт
Задня підвіска : параболічні ресори-стандарт
Пневмопідвіска пердньої осі-опция
Пневмопідвіска задньої осі-опция
Передня вісь : розрахункове навантаження узка – 4400-стандарт
Задня вісь : розрахункове навантаження – 8840-стандарт
Колеса
Шини, безкамерні 245/70 R 19.5-стандарт
Запасне колесо-стандарт
Підпірний противідкатний пристрій-стандарт
Трансміссія
Двигун “Тектор”-стандарт
Потужність 210 к.с./154кВт-стандарт
Коробка зміни передач IVECO – 2865.6 мех.-стандарт
Коробка зміни передач IVECO – 2870.9 мех.-опция
Гальмівна система
ABS-стандарт
Вентильовані дискові гальма : передні і задні-стандарт
Моторне гальмо-стандарт
Антипробуксовочна система ASR-опция
Шассі
Вихлопна труба зліва-стандарт
Бризговіки з водопоглиненням-стандарт
Сталевий паливний бак115 л.-стандарт
Кришка бака із замком-стандарт
Кронштейни для установки кузова-стандарт
Передній противопідкатний захист-стандарт
Захист радіатора-опция
Аварійний трикутник-опция
Електрообладнання
Генератор змінного струму 70 Амп.-стандарт
Акумулятор 110 Ач-стандарт
Іммобілайзер-стандарт
Механічний вимикач маси-стандарт
|
Бортова платформа Характеристики |
|
|
Кузов металевий прямобортний з відкидними заднім і бічними бортами |
|
|
Розміри бортової платформи, мм |
|
|
Довжина, мм. |
5 700 |
|
Ширина, мм. |
2 100 |
|
Высота, мм. |
600 |
|
Легкозмінні бічні стійки |
|
|
Основа підлоги – рифлена сталь |
|
|
Борти - Алюміній, що відкриваються з замками |
|
|
Вантажний момент (тм) |
11,62 |
|
Стандартний виліт (м) |
6,25 |
|
Гідравлічне телескопування (м) |
1,95 |
|
Кут повороту (°) |
390 |
|
Обертальний момент (kNm) |
17,6 |
|
Робочий тиск (MPa) |
30,5 |
|
Робочий потік (л/хв.) |
30 |
|
Ємність гідробака (л.) |
90 |
|
Маса КМУ (кг.) |
1390 |
|
Ширина КМУ (мм.) |
2305 |
|
Довжина КМУ (мм.) |
805 |
|
Висота КМУ (мм.) |
2205 |
|
Характеристики |
|
|
Повна маса Вантажопідйомність Двигун: Тип Робочий об'єм Максимальна потужність Максимальний крутний момент |
12 000 кг 7860 - 7465 кг Tector Euro 5-6 Дизель с турбонаддувом и проміжним охол. 5,9 л 210 к.с. при 2700 об\хв 680 Н/м при 1200-2100 об\хв |
|

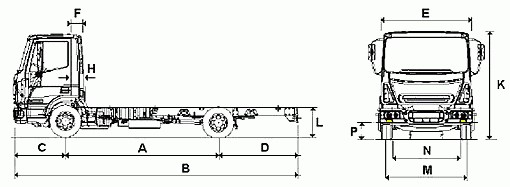

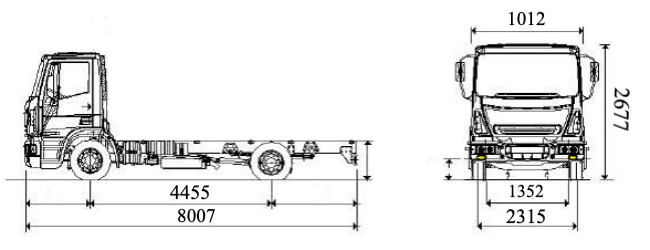

Колісна база (A) |
4455 |
|
Повна довжина (B) |
8007 |
|
Передній зввс (C) |
1352 |
|
Задній звіс (D) |
2190 |
|
Ширина (E) |
2315 |
|
Пер. вісь – зріз кабіни (F) |
245 |
|
Зріз кабіни – перед фургона (H) |
385 |
|
Висота кабіни (K) |
2677 |
|
Висота рами від грунта (L) |
1012 |
|
Передній просвіт (M) |
1930 |
|
Задній просвіт (N) |
1745 |
|
Мінімальний кліренс (P) |
173 |
|
Макс. довжина кузова – коротка каб. |
6715 |
|
Макс. довжина кузова – спальна каб. |
6135 |
