Машина дорожня комбінована МДК-10 на базі самоскида IVECO AD380T43H 6х4

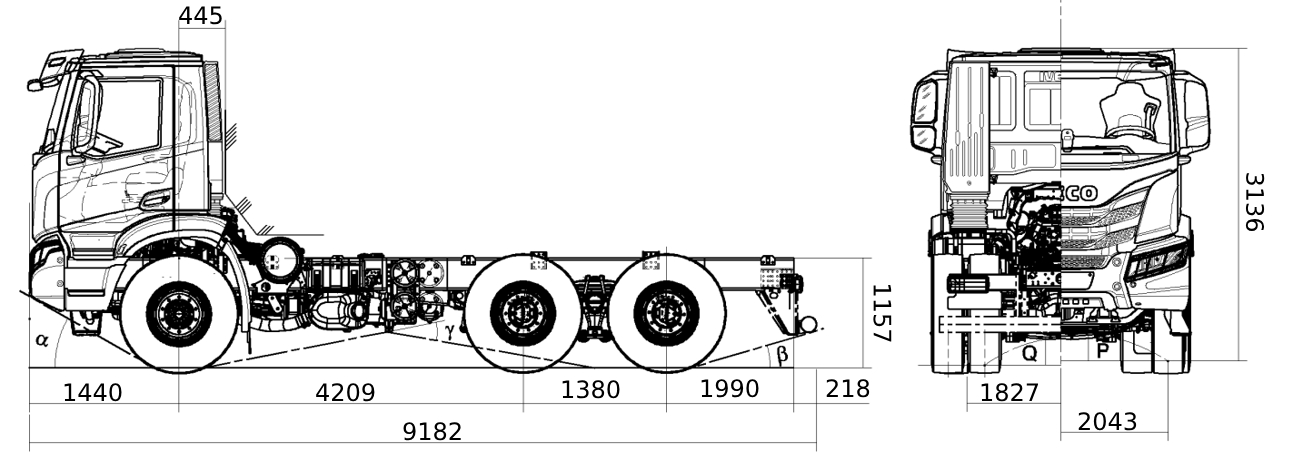

Креслення

Опис

Спеціальне обладнання легко монтується і демонтується,а його склад дозволяє використовувати автомобіль протягом року.

Комплект:

1. Відвал

2. Піскорозкидальне обладнання

3. Щітка

4. Поливомийне обладнання

Піскорозкидальне обладнання:

1. Монтаж і демонтаж бункера в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.

2. Електричний клапан аварійного скидання тиску у гідросистемі забезпечує збереження деталей привідних механізмів та вузлів, у випадку заклинювання їх сторонніми предметами.

3. Кузов підвищеної жорсткості, геометрія кузова виключає налипання протиожиледних сумішей на стінках кузова;

4. Привід транспортера – редуктор з гідромотором

Привід транспортера – редуктор з гідромотором

Регулювання розкидаючого диска по висоті

Відвал поворотний передній гідравлічний призначений для очищення дорожнього полотна від свіжого снігу. Використовується в міських умовах та за їх межами.

До складу обладнання входять: плита опорна; рама; відвал; гумовий леміш; захисний козирок; гідроциліндр підйому/опускання відвалу; два гідроциліндра повороту відвалу.

За допомогою універсальної монтажної плити, встановленої на передньому бампері автомобіля, відвал легко монтується

Управління поворотом відвала вправо-вліво, підйом-опускання здійснюється з кабіни водія.

Основні переваги: міцна конструкція; зручність в експлуатації; ефективне снігоочищення; управління з кабіни водія; забезпечує копіювання поверхні дорожнього полотна, матеріал з якого виготовлений відвал (високомолекулярний пластик) запобігає налипанню снігу.

Поливомийне обладнання:

Поливомийне обладнання - використовується для миття, поливання, очищення від бруду та пилу дорожніх покриттів, а також для миття прилоткової смуги і поливання зелених насаджень і газонів.

1. Цистерна це зварна конструкція з листової сталі, встановлюється на універсальномунадрамнику або в кузов самоскида.

2. Для запобігання гідроударів, всередині цистерни встановлені поперечні хвилерізи

1. Для заповнення цистерни водою і доступу всередину цистерни передбачена відкиднаверхня горловина (у задній частині цистерни)

2. Водяний насос відцентровий, продуктивність 1000 л/хв

САМОСКИД:

Повітряний забірник стандартного типу

Радіатор оптимального

охолодження

Паливний фільтр з підігрівом та водним сепаратором

Металевий захист радіатора та піддону двигуна

Глушник бокового типу

КПП

Механічна КПП, синхронізована, із сервоприводом, 16+2 ст. / 16S 2220 TO /

ZF Ecosplit

ЗЧЕПЛЕННЯ

Сухе однодискове, натискного типу із діафрагменними пружинами

Сервопривід, автоматичне регулювання, зовнішній діаметр 17” (432 мм)

МЕХАНІЗМИ ВІДБОРУ ПОТУЖНОСТІ

Підготовка в кабіні для керуванням ВВП (PTO)

Вал відбору потужності (PTO) на кінці КПП - ZF NH/4C (N71/2C) - / Насос /

430 Нм

Expansion Module (Модуль для взаємодії шасі із надбудовою та/або навісним

обладнанням)

ПЕРЕДНЯ ПІДВІСКА ТА ВІСЬ

Вісь передня (01), керована, не приводна, IVECO 5886/D (дискові гальма)

Посилена передня підвіска, параболічні ресори, 9 т.

Передній стабілізатор поперечної стійкості, Ø 40 м

ЗАДНЯ ПІДВІСКА ТА ВІСЬ

Вісь задня (02), приводна, не керована, IVECO 453291/2D

Вісь задня (03), приводна, не керована, IVECO 453291/2D

Задня підвіска механічного типу, напівеліптичні ресори, 32 т.

Задній стабілізатор поперечної стійкості, Ø 50 мм

Передаточне число головної пари 4.23

Блокування диференціалу

ШИНИ ТА ДИСКИ

Шини передні односкатні 385/65 R22.5. Протектор для регіональних перевезеньШини задні двоскатні 315/80 R22.5. Протектор для

регіональних перевезень

Запасне колесо

Колісні диски сталеві

РОБОЧІ ЄМНОСТІ

Паливний бак сталевий, 300 л.

Бак AdBlue пластиковий, 40 л.

Підігрів баку AdBlue

РУЛЬОВЕ КЕРУВАННЯ

Гідравлічний підсилювач ZF 8098, діаметр керма 510 мм

Рульова колонка з пневматичним регулюванням по нахилу та вильоту

ШАСІ

Паспортні навантаження на осі 9000-13000-13000 кг

Задній звіс 2080 мм

Захист заднього звісу

Колір рами темно-сірий IC444/ RAL 7021

Налаштування для обладнання стандартного типу

Підготовка електрична/пневматична для причіпного обладнання

Посилена задня поперечина рами D=20 (для буксирувального пристрою)

Задня маневрова (буксировальна) провушина

Відповідність законодавству країн-членів ЄС (WVTA)

Вказівники згідно EMEA-APAC маркету

Інформаційні таблички згідно вимог ECC

Стандартні бризковики IVECO (при наявності крил колес)

Антикорозійна обробка продуктами TECTYL

ЕЛЕКТРИЧНЕ ОБЛАДНАННЯ

АКБ 220 Аг / Стартер 5.5 кВт / Напруга 24В

Бічне, горизонтальне розміщення відсіку АКБ

Генератор 90A 24V

Роз’єм для підзарядки АКБ

Механічний вимикач маси

15-полюсний роз’єм для причіпного обладнання

ГАЛЬМІВНА СИСТЕМА

Пневматичного типу, з трьома незалежними контурами

Передні гальма дискові, вентильовані, типу «SN7»

Задні гальма барабанні, типу «DuoDuplex»

Осушувач повітря пневмосистеми з підігрівом

Декомпресійне моторне гальмо IVECO Turbo Brake

ABS (Антиблокувальна система)

EBL (Електронна система обмеження гальмівного зусилля)

Повітряний компресор 352 см3 / 1 циліндр

Сталеві повітряні ресивери

Маркування стандартної омологації на повітряних ресиверах

Звукова сигналізація при низькому тиску в гальмівній системі причепа

Два контури гальмівної система для причепа

БЕЗПЕКА ТА ЕЛЕКТРОННІ АСИСТЕНТИ

Електричний звуковий сигнал (клаксон)

Двотонний звуковий сигнал заднього ходу

Круїз контроль

ІНШЕ ОСНАЩЕННЯ

Інструкція з експлуатації NEW TRAKKER російською мовою

Довідник IVECO

Знак аварійної зупинки (трикутник безпеки)

ОСНОВНІ ХАРАКТЕРИСТИКИ:

Робоча ємність(згідно стандарту SAE)15 м³

Профіль кузова- квадратний

Зовнішні габарити кузова- 5300 (д) x 2500 (ш) x 1280 (в) мм

Платформа (підлога)-сталь Hardox HB450, товщиною 8 мм, антиабразивна

Бокові борти:- сталь Hardox HB400, товщиною 5 мм, антиабразивна

Розвантаження: заднє, автоматичне розкриття фіксаторів при підйомі кузова

Максимальний кут розвантаження:  50°

• Передній борт із захисним козирком та утримувачем запасного колеса (лебідка)

• Підйом кузову за допомогою фронтального телескопічного циліндру

• Гідравлічна система складається з ВВП, гідравлічного насоса та масляного бака

• Пневматичний пульт керуванням рухами кузова, розміщений в кабіні

• Металеві крила задніх колес

• Ящик для інструментами із замком

• Бокові габаритні вогні

• Інструкція з експлуатації
