Вакуумна машина KST-10 об'ємом 10 м3, що виготовлена з високоякісної конструкційної сталі 09Г2С, на шасі HOWO T5G з колісною формулою 4х2 призначена для вакуумного очищення вигрібних ям глибиною від 4,5 Заповнення цистерні (з товщиною стінки від 4 до 8 мм) здійснюється під дією вакууму 0,085 МПа, звільнення цистерні відбувається самопливно або під тиском повітря від вакуумного насоса Jurop потужністю від 300 до 852 м3/год протягом 7 хвилин.

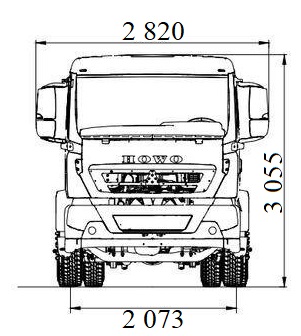

Креслення
Опис обладнання
Спеціальне устаткування складається з цистерни, вакуумного насоса з приводом, сигнально-запобіжного пристрою, приймального лючка зі всмоктуючим шлангом, кранів управління з трубопроводом і додаткового електроустаткування.
Заповнення цистерни здійснюється під дією вакууму, звільнення цистерни самопливно або тиском повітря від вакуумного насоса.
До складу спецобладнання входять:
-
цистерна,
-
вакуумний насос з приводом,
-
сигнально-запобіжний пристрій,
-
трубопроводи вакуум-нагнітальної системи з краном,
-
приймальний люк зі всмоктувальним шлангом,
-
майданчики для обслуговування,
-
електрообладнання.
Наповнення цистерни рідкими відходами здійснюється шляхом створення в цистерні розрідження.
При досягненні граничного рівня заповнення цистерни сигнально-запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).
Звільнення цистерни здійснюється як самопливом, так і під тиском.
Для візуального спостереження за наповненням цистерни є оглядові вікна.
Для зручності роботи в темний час доби робоче місце оператора висвітлюється спеціальної фарою.
Високоякісне фарбування всіх вузлів і деталей до збірки в поєднанні із суцільним зварювальним швами запобігає утворенню вогнищ корозії і забезпечує надійність і довговічність металоконструкцій.
Вакуумна система призначена для створення розрідження в цистерні при наповненні її відходами і тиску при їх зливі.
Вакуумна система включає:
-
4-х ходовий кран;
-
вакуумний насос;
-
систему трубопроводів.
На лінії всмоктування встановлений поплавцевий клапан, який монтується на кришці сигнально запобіжного пристрою і перекриває всмоктуючу лінію при наповненні цистерни, тим самим унеможливлює попадання відходів в насос.
Окрім цього на лінії всмоктування встановлений бачок проміжний, який призначений для збору конденсату, що утворюється під час заповнення цистерни відходами у всмоктуючій лінії. У нагнітальній лінії насоса встановлений глушник, для зниження шуму при виході повітря з насоса.
Опис шасі
Двигун
Встановлено 6-рядний, дизельний MC 07.31-50 (МАН D08) потужністю 306 кінських сил, об'ємом 6870 см3. Силовий агрегат відповідає екологічному стандарту Євро-5, в зв'язку з цим паливна система німецького виробника BOSCH компілюється з баком AdBlue.
Ходова і гальмівна системи
Даний вантажівка - заднеприводная модель. Передня і задня підвіски напівеліптичні. Розміри коліс 315/80 R22,5. Поперечний і поздовжній стабілізатори гарантують стійкість вантажівки на всіх дорогах і бездоріжжю.
Встановлено гальмівна система WABCO в комплектації з передніми дисковими і задніми барабанними гальмами на шасі HOWO T5G 4x2.
Управління, кабіна, комфорт
Управління вантажівкою відповідає всім європейським стандартам.
-
Рульове управління розташоване з лівого боку. Регулюється положення керма. Рульова колонка оснащена гідропідсилювачем керма модифікації ZF 8118.
-
Коробка передач механічна синхронізована 9 + 1.
-
Коробка відбору потужності (КОМ) для проведення вантажно-розвантажувальних робіт.
-
Присутні блокуються диференціали.
На приладовій панелі встановлений бортовий комп'ютер.
Кабіна оснащена всіма необхідними компонентами комфорту і безпеки. На шасі HOWO T5G 4x2 ціни оптимально низькі, при цьому для створення комфорту впроваджені такі опції:
-
клімат-контроль з регулюванням роботи вентилятора, кондиціонера, обігрівача;
-
автоматичні склопідйомники;
-
водійське сидіння оснащене пневматичною підвіскою;
-
сучасна магнітола з радіо і MP3 плеєром;
-
дзеркала заднього виду можуть підігріватися, оснащені електричним регулюванням.
Таким чином, створені всі комфортні умови для роботи оператора
Технічні характеристики обладнання | ||
Параметр |
Значення |
Одиниці вимірювання |
Базове шасі |
HOWO T5G |
|
Місткість цистерни |
10 |
м3 |
* Глибина очисної ями |
від 4,5 до 17 м |
м |
*Продуктивність вакуумного насосу |
730 |
куб.м / год |
Максимальне розрідження в цистерні |
0,085 |
МПа |
Час наповнення цистерни |
5-7 |
хв |
Швидкість спорожнення цистерни |
35 |
м3/год |
Країна виробник асенізаційного обладнання |
Україна |
|
Технічні характеристики шасі | |
Показник |
Характеристика |
Модель двигуна |
MC 07.31-50 (MAN D08) |
Потужність двигуна, к.с. (КВт) |
306 (225) |
Максимальний крутний момент, Нм |
1230 |
Паливна система |
BOSCH |
Екологічний стандарт |
EURO-5 |
Коробка передач |
механічна 9+1 |
Рульове управління |
з гідропідсилювачем, ZF 8118 |
Колісна формула |
4х2 |
Розмір шин |
315/80 R22,5 |
Гальмівна система |
WABCO з ABS, алюмінієві ресивери |
Гальмівний механізм, передній / задній |
дискова |
Підвіска, передня/задня |
напівеліптична/напівеліптична |
Обсяг паливного бака, л |
210 |
Допустиме навантаження на передню вісь, кг |
7000 |
Допустиме навантаження на задню вісь, кг |
13 000 |
Споряджена маса, кг |
20 000 |
Вантажопідйомність, кг |
13 000 |
Кабіна |
двомісна |
Сидіння |
регульовані |
Ремені безпеки |
є |
Безпека |
центральний замок з пультом дистанційного керування |
Кондиціонер |
є |
Бортовий комп'ютер |
є |
Електропідйомники стекол |
є |
Магнітола + USB / MP3 |
є |
Регулювання рульового колеса |
є |
Особливості
Особливості насосу Jurop
Вакуумні насоси з повітряним охолодженням.
- Модель PNR поступається моделі PNE у зв'язку з охолодженням за допомогою повітряної ежекції, замість атмосферного повітря. Регульована ежекція повітря забезпечує ефективне охолодження, навіть під час використання насоса у важких умовах експлуатації (запатентована технологія).
- Модель 142 відсутня у версії PNE.
- Прямий привід із циліндричним валом діаметра або Ø1" 3/8.
- З редуктором при 540-1000 об/хв.
- Обертанням проти годинникової стрілки.
- П'ять лопатей з термостійкого параамідного синтетичного волокна; тангенціальне розташування знижує знос, пов'язаний з тертям, і забезпечує збільшення терміну служби насоса.
- Автоматичний безповоротний клапан на лінії всмоктування.
- Автоматичне змащування за допомогою об'ємного дозувального насоса. Задній бак (PNR/E 73-124). Бічний резервуар (PNR142). Мідні труби та фітинги.
Обертання за годинниковою стрілкою.
- Алюмінієві орієнтовані патрубки, на різні діаметри.
- З гідравлічним двигуном.
- Керування за допомогою двигуна внутрішнього згоряння, гідромотора або механічного приводу from a Power Take Off.
- Шків приводного ременя.
- Пневмопривід або гідропідсилювач на клапані, що перемикається, для тиску і розрідження.
- Система попередження про перегрів насоса.
Експлуатаційні хараткеристики насосу Jurop та схема Вакуумної системи.
Креслення вакуумного насосу Jurop в двох варіантах
№1 PNR/PNE Пряма передача
№2 NR/PNE Модифікація HDR / Привід із редуктором
Шумова потужність тільки насоса (без приводної трансмісії, блоку всмоктування, глушників)
RPM |
Вакуум-надлишковий тиск |
PNE 73-83 |
PNR 73-83 |
PNE 104-124 |
PNR 104-124 |
PNR 142 |
Номінальна швидкість |
вакуум 80% |
90 |
92 |
90 |
93 |
94 |
Δ press 600 миллібар |
103 |
103 |
104 |
104 |
105 |
Діаметр патрубків
Ø |
Регульованого патрубка |
Фіксованого патрубка |
|||||
PNR/E |
Ø76 |
Ø80 |
Ø100 |
Ø60 |
Ø76 |
Ø80 |
Ø100 |
73 |
• |
|
|
• |
• |
• |
|
83 |
• |
|
|
• |
• |
• |
|
104 |
• |
• |
• |
|
• |
• |
• |
124 |
• |
• |
• |
|
• |
• |
• |
142 |
|
• |
• |
|
|
• |
• |
*Примітка: Максимальна глибина всмоктування - відстань по вертикалі від пробно-спускного крана до рівня забираючих відходів. Для збільшення глибини всмоктування до 17 метрів застосовується метод барботажу (спеціальний мундштук).
*Продуктивність вакуумного насоса від 240 до 920 м3/рік
