Муловсмоктувальна машина КCТ - 4 шасі JAC N-120

Муловсмоктувальна машина КСТ - 4 призначена для вакуумного очищення колодязів, зливової і каналізаційної мереж від мулу і його транспортування до місця вивантаження.

Об`єм цистерни
4 м куб.
Глибина викачки ями
17.0 м
Menu

До складу спеціального обладнання входять: цистерна, вакуумний насос з приводом, всмоктувальна стріла, гідравлічна, пневматична та електрична системи і додаткове обладнання.

Управління всмоктувальною стрілою здійснюється з дистанційного пульта управління. Вивантаження мулу проводиться перекиданням цистерни

Наповнення цистерни рідкими відходами здійснюється шляхом створення в цистерні розрідження. При досягненні граничного рівня заповнення цистерни сигнально-запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).

Звільнення цистерни здійснюється як самопливом, так і під тиском.

Переваги:

  • можливість управління робочим процесом здійснюється з дистанційного пульту, що дає можливість виконання робіт на значній відстані машини від колодязів або відстійників через можливі перешкоди;
  • вивантаження мулу з цистерни здійснюється самоскидним способом;
  • всмоктувальні рукави виготовлені з сучасного високоякісного матеріалу, що забезпечує довговічну і надійну роботу;
  • для візуального спостереження за наповненням цистерни є оглядові вікна;
  • спеціальні ущільнюючі гумові профілі забезпечують відмінну герметизцію цистерни



Товщина металу бочки 5мм

Товщина денця бочки не менше 6 мм

Всередині цистерни  на дно встановлено жолоб з нержавіючої сталі  для полегшення вивантаження мулистих мас .

Робочий сектор стріли , не більше 300 градусів.

Глибина всмоктування не менше 6 метрів ,від прийомного люку. Для збільшення глибини всмоктування до 16 метрів  застосовується метод барботажу (спеціальний мундштук).

 Заднє дно відкривається (гідравлічно), для вивантаження мулистих мас ,замки –гідравлічні.

Для вивантаження , кут підйому цистерни ,не менше 45 град.

Завдяки комплектним металевим подовжувачам стріли (2,5м -1шт та 1,25м-2шт) є можливість розмиву  злежаних мулистих відкладень , для більш ефективного чищення ям, колодязів.

Є можливість зливу мулистої води через стрілу з метою полегшеного транспортування мулистих мас до місця вивантаження.

Подовжувачі для мулососу металеві 2,5м-1шт  і 1,25 м-2шт.



Технічні характеристики
Муловсмоктувальна машина КCТ - 4 шасі JAC N-120
Порівняти з іншими моделями

Технічні характеристики шасі:

Кабіна зі спальним місцем

Модель N120

колісна формула

4*2

Двигун

Модель

ISF3.8S5168((Євро-5)

Тип

Common Rail+SCR

Об `єм

3760

Максимальна потужність (к.с.)

166/2600 (122kw/2600)

Максимальний крутний момент (н/м)

592/1300-1700

Трансмісія

КПП

6DS60T-D

Передавальні числа

І:6.012, ІІ:3.292, ІІІ:2.004, ІV:1.367, V:1, VI:0.789, R:5.395

Положення передачі

1 3 5
R 2 4 6

Ведучий Міст

Модель/передаточне число

HAAM 4.875

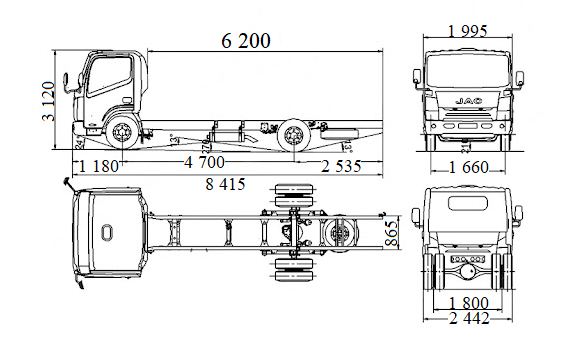

Основні параметри

Габаритні розміри шасі (мм)

8300×2345×2450

Монтажна довжина (мм)

6200

Колісна база (мм)

4700

Колія (мм)

1660/1800

Споряджена маса шасі (кг)

4290

Вантажопідйомність шасі (кг)

7690

Повна маса (кг)

11980

Максимальна швидкість (км/год)

110

Мінімальний дорожній просвіт (мм)

218

Максимальне долання підйому (%)

30

Мінімальний радіус повороту (м)

10,5

Шини

255/70R22.5

Рульовий механізм

Гідропідсилювач керма

Паливний бак

210L

Акумуляторні батареї

Акумуляторна батарея 120 А.год (2 шт) 24В

Гальмівна система

Двоконтурна пневматична з 4-канальною ABS
