Муловсмоктувальна машина на шасі MAN TGM 18 330, об'ємом цистерни на 4 м3, продуктивністю насоса, не менше 620 м3/год, насосом високого тиску Pratissoli (Італія), з максимальним розрідження, що створює вакуумний насос 0,08 Мпа. швидкість наповнення цистерни відбувається за 6-8 хвилин.

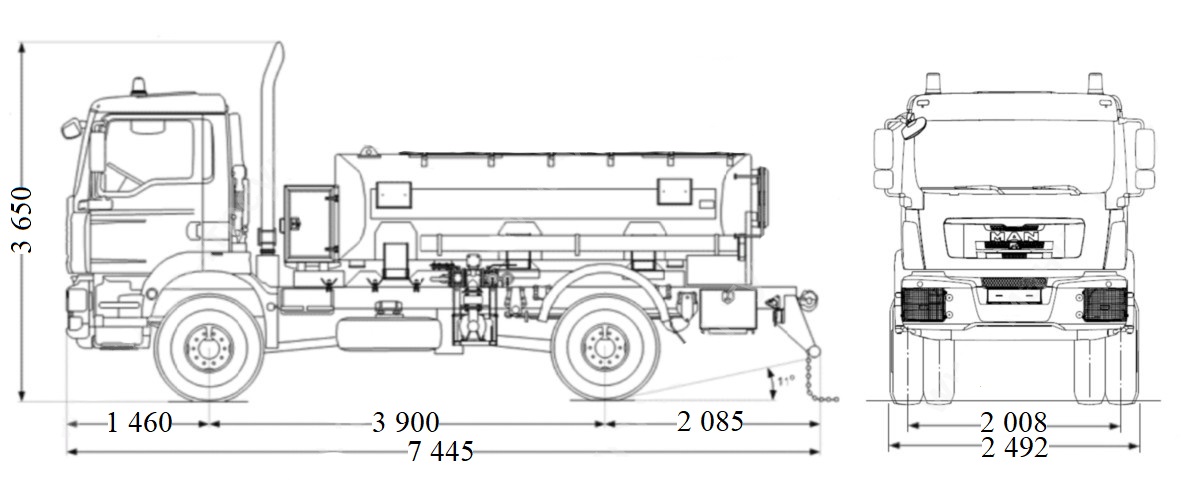

Креслення
Опис
Муловсмоктувальна машина 4 м3 на шасі MAN TGM 18 330 — ідеальне поєднання маневреності європейського шасі та надпотужної вакуумної системи. Машина розроблена для професійного очищення зливових мереж, колодязів, вигрібних ям та транспортування рідких відходів до місць утилізації.
Ключові переваги моделі:
- Надійне шасі MAN TGM 18.330: Висока вантажопідйомність (18 тонн) та двигун потужністю 330 к.с. забезпечують впевнену роботу в складних дорожніх умовах та стабільний привід для спецобладнання.
- Оптимальний об'єм: Цистерна на 4 м³ дозволяє ефективно працювати у міських умовах, де велика техніка не має змоги розвернутися, при цьому зберігаючи високу продуктивність.
- Італійські технології: Встановлений вакуумний насос (продуктивністю від 620 м³/год) та насос високого тиску Pratissoli гарантують швидке викачування навіть застарілого мулу з великої глибини (до 17 метрів).
- Інтелектуальне керування: Завдяки дистанційному пульту, оператор може керувати всмоктувальною стрілою, перебуваючи безпосередньо біля об’єкта роботи, що значно підвищує точність та безпеку процесу.
До складу спеціального обладнання входять:
- цистерна,
- вакуумний насос із приводом,
- всмоктувальна стріла, гідравлічна,
- пневматична та електрична система та додаткове обладнання.
- Управління стрілою, що вбирає, ведеться з дистанційного пульта управління.
- Вивантаження мулу проводиться перекиданням цистерни.
- Наповнення цистерни рідкими відходами проводиться шляхом створення цистерни розрідження. При досягненні граничного рівня заповнення цистерни сигнально-запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).
- Звільнення цистерни здійснюється як самопливом, і під тиском.
- можливість керування робочим процесом здійснюється з дистанційного пульта, що дає можливість виконання робіт на значній відстані машини від колодязів або відстійників через можливі перешкоди;
- вивантаження мулу з цистерни здійснюється самоскидним способом;
- всмоктувальні рукави виготовлені із сучасного високоякісного матеріалу, що забезпечує довговічну та надійну роботу;
- для візуального спостереження за наповненням цистерни є оглядові вікна;
- спеціальні ущільнюючі гумові профілі забезпечують відмінну герметизацію цистерни.
|
Параметр |
Показник/Од. вимірювання |
|
Об'єм цистерни |
4 м3 |
|
Насос високого тиску |
Pratissoli Італія |
|
Продуктивність насоса, не менше |
620 м3/год |
|
Максимальне розрідження, що створюється вакуумним насосом |
0,08 Мпа. |
|
Швидкість наповнення цистерни |
6-8 хв. |
|
Рекомендоване шасі |
MAN |
Технічні характеристики MAN TGM 18 330
| Параметр | Показник |
|
Марка |
MAN |
|
Модель |
TGM 18 330 |
|
Повна маса |
18000 кг. |
|
Фаркоп |
+ |
|
Паливо |
дизель |
|
Тип КПП |
механіка |
|
Кількість осей |
2 |
|
Колісна формула |
4х4 |
|
Розмір гуми |
315/70 R22.5 |
|
Кондиціонер |
+ |
|
Климат-контроль |
+ |
|
Круїз контроль |
+ |
|
Круїз-контроль (темпомат) |
+ |
|
Електросклопідйомники |
+ |
Особливості
Клапан запобіжний КО-503
Клапан запобіжний КО-503 встановлюється в кришку СПУ цистерни і призначений для регулювання надлишкового тиску в цистерні.
Перед початком експлуатації необхідно перевірити працездатність запобіжного клапана на обмеження надлишкового тиску та тиску розрядження у цистерні. Запобіжний клапан, зображений на малюнку 8, на заводі відрегульований на надлишковий тиск 0,03+0,01 МПа (0,3+0,1 кгс/см 2) і розрядження 0,08МПа (0,8 кгс/см2).
Перевірку працездатності запобіжного клапана починайте з регулювання клапана розрядження, для цього:
- встановіть на всмоктувальній трубі вакуум-нагнітальної системи мановакууометр;
- закрийте приймальний лючок;
- послабте контргайку поз. 6 згідно з малюнком 8 на запобіжному клапані;
- виверніть заглушку і зніміть пружину 2;
- запустіть двигун;
- вімкніть вакуумний насос і встановіть частоту обертання насоса 1450 об/хв;
- встановіть важіль 4-х ходового крана в положення «всмоктування»;
- гайками поз. 8 відрегулюйте пружину поз. 3 за показанням мановакууометра на розрядження 0,08 МПа (0,8 кгс/см2);
У міру зношування внутрішньої поверхні цистерни через 4 роки експлуатації машини знижуйте налаштування клапана на 0,01 МПа (0,1 кгс/см2) після кожного року експлуатації, щоб уникнути деформації цистерни.
Для перевірки клапана тиску необхідно:
- встановити пружину 2;
- встановити заглушку 1;
- наповнити цистерну водою до автоматичної зупинки двигуна або звукового сигналу сигнально-запобіжного пристрою;
- закрити лючок;
- вимкнути сигнально-запобіжний пристрій та вакуумний насос;
- встановити важіль 4-х ходового крана в положення «нагнітання»;
- запустити двигун;
- включити вакуумний насос і встановити частоту обертання валу насоса 1450 об /хв, при цьому надлишковий тиск у цистерні за показанням манометра має бути 0,03-0,04 МПа (0,3-0,4 кгс/см2). У разі перевищення тиску слід відрегулювати запобіжний клапан пружиною 2 Рис. 8. Для цього, повертаючи заглушку 1, встановити необхідний тиск.
1-заглушка, 2,3-пружини, 4-корпус, 5-шайба, 6-контргайка,
7 корпус корпусу, 8 гайка.
Характеристики та опис навісного обладнання і цистерни:
-
Товщина металу бочки 5 мм.
-
Товщина денця бочки не менше 5 мм.
-
Усередині цистерни на дно встановлено жолоб із нержавіючої сталі 2мм. для полегшення вивантаження мулу.
-
Робочий сектор стріли, трохи більше 300 градусів.
-
Глибина всмоктування щонайменше 8 метрів від приймального люка. Для збільшення глибини всмоктування до 16 метрів застосовується метод барботажу (спеціальний мундштук).
-
Відкриває заднє дно, для вивантаження мулових мас, гідравлічне.
-
Для вивантаження, кут підйому цистерни не менше 45 град.
-
Завдяки комплектним металевим подовжувачам стріли (2,5м-1шт і 1,25м-2шт) є можливість розмивання мулових відкладень, що злежалися, для більш ефективного чищення ям, колодязів.
-
Є можливість зливу мулової води через стрілу з метою полегшеного транспортування мулової маси до місця вивантаження.
-
Рукав для илососів DN100, L-8м.
-
Подовжувачі для илососа металеві 2,5м-1шт 1,25м-2шт.
