Муловсмоктувальна машина КСТ-12 на шасі IVECO 6х4

Муловсмоктувальний автомобіль на шасі Iveco (6х4) призначений для вакуумного очищення колодязів, зливової і каналізаційної мереж від мулу і його транспортування до місця вивантаження

Об`єм цистерни
12 м куб.
Продуктивність вакуумного насосу
830 м куб./час
Глибина викачки ями
8.0 м
Menu

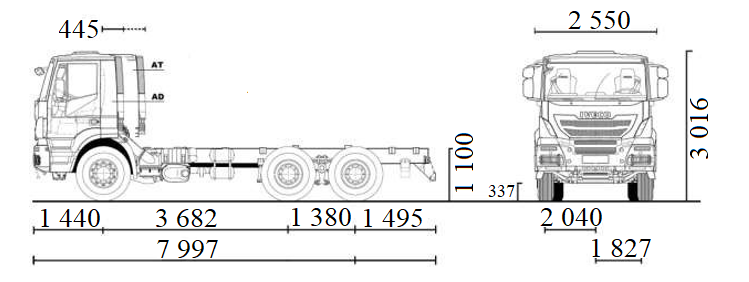

Креслення

шасі IVECO 6х4

Опис

Конструкція муловсмоктувальної машини

Мулосос складається з базового вантажного шасі, на яке встановлюється комплекс обладнання для вакуумного очищення місць скупчення стоків і щільних відкладень.

У стандартний набір оснащення входить:

  • сталева цистерна, яка оснащується автоматичним датчиком наповнення;
  • високонапірний насос вакуумного типу;
  • гідропістолет для розмиву злежаних щільних відкладень;
  • резервуар для води, для використання при розмиванні мулу;
  • телескопічна стріла з гнучким відкачуючим рукавом;
  • пневматична, гідравлічна і електронна системи;
  • система очищення накопичувальної цистерни після зливу відходів;
  • самоскидальне вивантаження мулу;
  • вібратор для вивантаження злежаних відходів.

Додатково комплектується подовжувачами.

Управління за допомогою виносного пульта.

Метод вивантаження: Заднє відкрите дно гідравлічне

Фото і відео
Технічні характеристики
Муловсмоктувальна машина КСТ-12 на шасі IVECO 6х4
Порівняти з іншими моделями

Об'єм цистерни, м.куб

12

Продуктивність насосу, м.куб/г

830

Швидкість наповнення цистерни, хв

7-10

Швидкість спустошення цистерни самопливом, м3/год

35

Кут підйому цистерни, град, не менше

35

Макс. глибина всмоктування, м

6-16

Макс. розрідження створюване вакуумним насосом, Мпа

0,085

Управління

за допомогою виносного пульта

Метод вивантаження

Заднє відкрите дно гідравлічне



A1

Міжосьова відстань задніх осей

1 380

B

Габаритна довжина (L1)

7 997

C

Передній звіс

1 440

D

Задній звіс (L5)

1 495

E

Ширина кабіни

2 550



Ширина по заднім шинам (U)

2 498

F

Відстань від 1-ї осі до задньої стінки кабіни

  300

H

Відстань від 1-ї осі до початку надбудови

445



Довжина рами позаду кабіни

6 109

K

Висота кабіни AD, порожній стан (H)

3 106

K

Висота кабіни AD, з вантажем (H1)

3 016

L

Висота рами, позаду шасі, порожній стан

(T)

  1 100

L

Висота рами, позаду шасі, з вантажем

(T1)

  1 049



Висота рами, поруч передньої осі (С+cv)

1 139



Висота рами, поруч задньої осі (D+dv)

1 110

P

Кліренс попереду (P)

337

Q

Кліренс позаду (Q)

310



Діаметр розвороту, по шинам (ØW)

15 500



Діаметр розвороту, по габаритам (ØR)

16 650

M

Колія передня (С1)

2 040

N

Колія задня (С2)

1 827

α

Кут переднього звісу

26°

γ

Кут рампи (переїзду)

20°

β

Кут заднього звісу

23°



РАМА





Висота лонжеронів, мм

309



Ширина лонжеронів, мм

80



Товщина лонжеронів, мм

10



Ширина рами позаду, мм

776



МАСА НЕТТО





Споряджене шасі, кг

9 550



Передня вісь (1), кг

4 855



Задні вісі (2+3), кг

4 695



ПАСПОРТНІ НАВАНТАЖЕННЯ





Передня вісь (1), кг

9 000



Задні вісі (2+3), кг

26 000



Корисна вантажність шасі, кг

23 450

GVW

Повна маса шасі, кг

33 000



ТЕХНІЧНО-ДОПУСТИМІ

НАВАНТАЖЕННЯ





Передня вісь (1), кг

9 000



Задні вісі (2+3), кг

29 200



Корисна вантажність шасі, кг

27 650



Повна маса шасі, кг

37 200



Повна маса автопоїзду, кг

70 000
