Молоковоз на шасі JAC N350 від компанії "Київспецтех" з колісною формулою 6х4 та дизельним двигуномм WEICHAI потужністю у 343 к.с. Об'єм молоковоза 12 м3. Кількість секцій 2 шт. Кількість горловин 2 шт. Система наповнення від стороннього джерела або свого насоса.

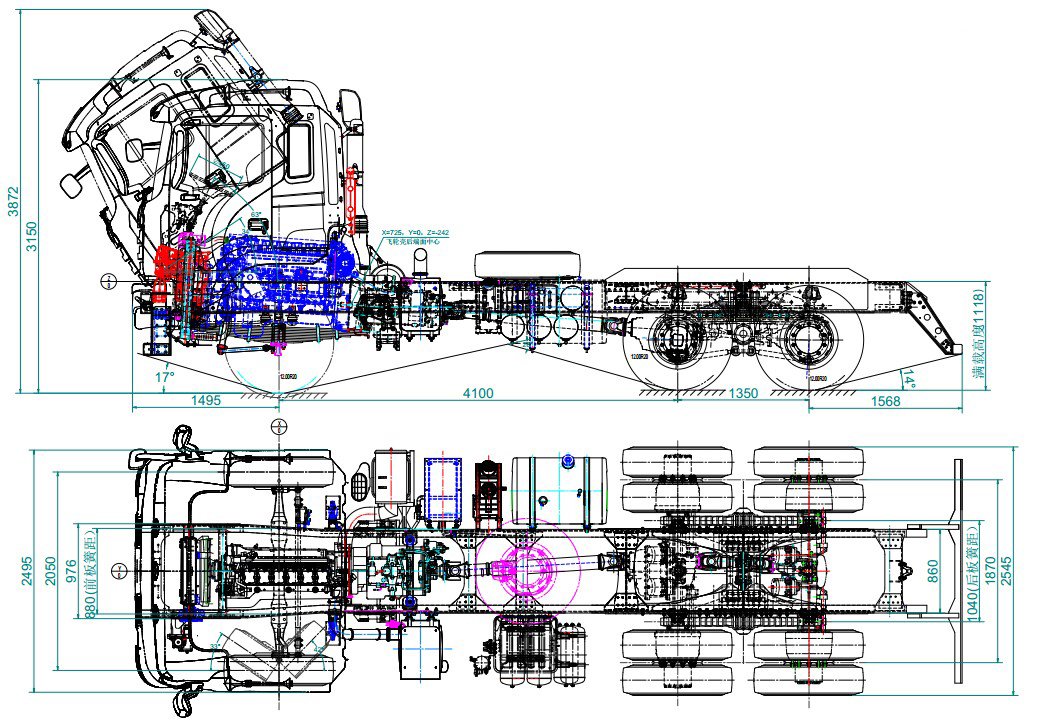

Креслення шасі:
Опис:
Молоковоз 12 м3 на шасі JAC N350 призначений для:
-
перевезення молока, також може перевозити питну і мінеральну воду, рослинне масло і інші харчові рідини. Термоізоляція цистерни молоковоза дозволяє транспортувати молоко протягом 10 годин при температурі повітря до 35 ° C.
Цистерна складається з внутрішнього і зовнішнього корпусу, виконаного з нержавіючої харчової сталі, яка має властивість легко очищатися і не вступає в хімічні реакції з перевезеної продукцією. Наповнення цистерни, як правило, відбувається двома способами — через кришку люка або ж насосом. Злив здійснюється приблизно так само.
У комплект молоковоза входять спеціальні напірні рукава. Крім цього, молоковоз оснащується витратомірами з даними, які виводяться на дисплей, спеціальними запірними елементами, які присутні на кожному люку і пневмо-керованими засувками, за допомогою яких можна контролювати кожен відсік.
Люки добре теплоізольовані та оснащені обігрівом, а також автономним накопичувачем.
Автомобіль призначений для транспортування молока, питної води та інших харчових рідин щільністю не більше 1,03 кг/см3 з місць забору до місць призначення. Місткість цистерни 12м3. Цистерна виготовлена з харчової нержавіючої сталі 12Х18Н10Т товщиною 4мм. Зовні вона облицьована тонколистовою нержавіючою сталлю. Простір між корпусами заповнений теплоізоляційним матеріалом ФРП-1.
Конструкція автомобіля відповідає вимогам нормативних документів, які діють в Україні.
Базове шасі JAC N350.
Внутрішні габарити кабіни поєднують комфортний робочий простір та місце для відпочинку водія, що знаходиться позаду сидінь. Водійське сидіння обладнане пневмопідвіскою, спинкою і підголовником, що регулюється.
В основі JAC N350 лежить найжорсткіша серед техніки китайських виробників самоскидна рама з міцністю на вигин на 10-20% більше, ніж у найближчих конкурентів.
Шасі оснащується рядним шестициліндровим дизелем з турбонаддувом Weichai робочим об'ємом 9726 куб. см. потужністю 343 к.с. У трансмісії використано повністю синхронізовану механічну 12-ступінчасту КПП Fast. Задні провідні мости JAC Benz вантажопідйомністю 16 т оснащені міжколісними та міжосьовими блокуваннями диференціалів, що суттєво підвищує прохідність на бездоріжжі.
Обладнання
|
Об `єм |
12 куб. м. |
|
Кількість секцій |
2 або 3 |
|
Внутрішня обшивка |
харчова нержавіюча сталь |
|
Зовнішня обшивка |
нержавіюча сталь |
|
Трапи |
рифлена сталь, алюміній або заливна підлога |
|
Заливні горловини |
покращеного типу, діаметром 500 мм з нержавіючої сталі з дихальним клапаном, та можливістю пломбування |
|
Форма цистерни |
кругла або еліптична |
|
Термоізоляція |
пінополістерол |
|
Підрамник |
сталевий, посилений |
|
Запірна арматура |
дискові, нержавіюча сталь |
|
Утеплення |
трубопроводів та відсіку зі зливними затворами |
|
Додатково |
технологічні ящики, датчики рівня рідини, розподільний гребінець, витратоміри, бічний захист, габаритні та маркерні вогні |
|
Параметр |
Показник |
|
|
Колісна формула |
6х4, задні колеса ведучі |
|
|
Схема компонування транспортного засобу |
кабіна над двигуном |
|
|
Розташування двигуна |
переднє поздовжнє |
|
|
Габаритні розміри |
||
|
- Довжина |
8 513 |
|
|
- Ширина |
2 545 |
|
|
- Висота |
3 150 |
|
|
Колісна база, мм |
4100+1350 |
|
|
Колія передніх / задніх коліс, мм |
2040/1870 |
|
|
Монтажна довжина рами, мм |
5 500 |
|
|
Вагові характеристики |
||
|
Маса транспортного засобу в спорядженому стані, кг |
10 587 |
|
|
Максимальна маса транспортного засобу, кг |
35 000 |
|
|
Максимальна маса, що припадає на кожну вісь транспортного засобу, кг: |
||
|
на першу вісь: |
7 380 |
|
|
на другу вісь: |
13 810 |
|
|
на третю вісь: |
13 810 |
|
|
Маса вантажу, що перевозиться, кг |
24 413 |
|
|
Двигун |
||
|
Марка, тип |
WP10.350E53, WEICHAI |
|
|
- кількість та розташування циліндрів, рядне |
6 |
|
|
- робочий об'єм циліндрів, см³ |
9 726 |
|
|
- ступінь стиснення |
17:1 |
|
|
- максимальна потужність, кВт/к.с. (хв - 1) за Правилами ЄЕК ООН №85 |
252 кВт/343 к.с. (1900) |
|
|
- максимальний крутний момент, Нм (хв - 1) 1600 Нм (1200-1500) |
1600 Нм (1200-1500) |
|
|
- тип палива |
дизель |
|
|
Система харчування (тип) |
упорскування палива під тиском |
|
|
- блок керування (маркування) |
BOSCH, WPEDC7 |
|
|
- ТНВД (тип, маркування) |
BOSCH, WPCPN2 |
|
|
- форсунки (маркування) |
BOSCH,WPCRIN2 |
|
|
- Нагнітач повітря (тип, маркування) |
HONEYWELL, GT40 |
|
|
- повітрянний фільтр (тип, маркування) сухий з паперовим елементом |
28000-Y3A20, HEFEI YILI |
|
|
Система випуску та нейтралізації відпрацьованих газів |
один глушник з вбудованим нейтралізатором відпрацьованих газів |
|
|
Глушники (маркування) |
WPSCR-002, WEICHAI із вбудованим каталізатором |
|
|
КПП |
||
|
тип |
механічна |
|
|
- зчеплення (марка, тип), сухе однодискове |
Valeo |
|
|
- коробка передач (марка, тип) |
FAST, 12JSD180T+QH70, із ручним керуванням |
|
|
- кількість передач |
вперед - 12, назад - 2 |
|
|
- передавальні числа |
I-15.53, II-12.08, III-9.39, IV-7.33,V-5.73,VI-4.46, VII-3.48, VIII-2.71, IX-2.1, X-1.64, XI-1.28, XII-1, З.X.I-14.86, З.X.II-3.33 |
|
|
- головна передача (тип, маркування) |
гіпоїдна |
|
|
Anhui Ankai Futian Shuguang Axle Co.,Ltd |
2400010Y30B0, 2500010Y30B0 (4.76) 2400010Y30B0C, 2500010Y30B0C (4.2)/ Shandong Pengxiang Автомобильные Co. Ltd. 2400010Y30B0U, 2500010Y30B0U (4.76) 2400010Y30B0X, 2500010Y30B0X (4.2) |
|
|
- передавальне число |
4.76/4.2 |
|
|
Паливний бак |
||
|
Ємність, (л) |
400, алюмінієвий сплав |
|
|
Підвіска |
||
|
- передня |
залежна, на двох напівеліптичних ресорах, із гідравлічними телескопічними амортизаторами. Стабілізатор поперечної стійкості. |
|
|
-Залежна задня |
ресора з гідравлічними телескопічними амортизаторами. Стабілізатор поперечної стійкості - задня Залежна, ресора з гідравлічними телескопічними амортизаторами. |
|
|
Рульове керування |
||
|
Рульовий механізм |
типу "гвинт - кулькова гайка - рейка - сектор", рульовий привід з гідропідсилювачем |
|
|
Гальмівна система |
||
|
- (тип, маркування) |
BOSCH, 57600-Y3070 |
|
|
- робоча |
пневматичний двоконтурний привід з поділом на контури по осях, з регулятором гальмівних сил, гальмівні механізми всіх коліс - барабанного типу, з ABS |
|
|
- запасна |
кожен контур робочої гальмівної системи |
|
|
- стоянкова задньої осі |
механічний привід від пружинних енергоакумуляторів до гальмівних механізмів. |
|
|
- допоміжна |
Моторне гальмо сповільнювач |
|
|
Інші характеристики |
||
|
Максимальна швидкість (км/год) |
81 |
|
|
Максимально долаємий підйом (%) |
28 |
|
|
Радіус розвороту (м) |
8,7 |
|
|
Аккумуляторні батареї |
140Ah×2, 12V |
|
|
Кабіна |
електричні склопідйомники, кондиціонер |
|
Особливості
Комплектація
-
Кабіна - суцільнометалева, дводверна, двомісна, що відкидається вперед, підвіска кабіни: на 4-х гідравлічних амортизаторах з гідрозамком
-
Кондиціонер +
-
Спальне місце в кабіні +
-
Додаткове утеплення кабіни.
-
Автономний рідинний передпусковий підігрівач кабіни.
-
Сидіння з пневмопідвіскою +
-
Центральний замок + Центральний замок +
-
Додатковий звуковий сигнал +
-
Радіо FM/AM з USB +
-
Зуммер заднього ходу +
-
Сонцезахисні козирки водія та пасажира +
-
Регулювання ременів безпеки +
-
Електропривод склопідйомників
-
Блокування відкривання скла +
-
Дзеркала заднього виду з підігрівом +
-
Денні ходові вогні +
-
Електричне регулювання світла передніх фар +
-
Запасне колесо +
-
Ніжки з антиковзким покриттям.
-
Шини (перед/зад) 315/80R22.5 та 315/80R22.5
