Машина комбінована дорожня МКД-11 представляє собою самоскид MAN 18.250, який оснащений потужним двигуном (250 к.с.), що відповідає європейським екологічним стандартам Євро-5. Габаритні розміри (ДхШхВ) 7 475 х 2 489 х 3 017 мм. Колісна база 3 900 мм. МДКЗ укомплектована спеціальним обладнанням, до складу якого входить: сніговий відвал, розкидач інертних матеріалів і антиожеледних реагентів, щіточне та поливомийне обладнання. Ми готові виготовити навісне обладнання по індивідуальному ТЗ згідно вашого креслення, або нашого індивідуального креслення, яке адаптоване під ваше шасі.

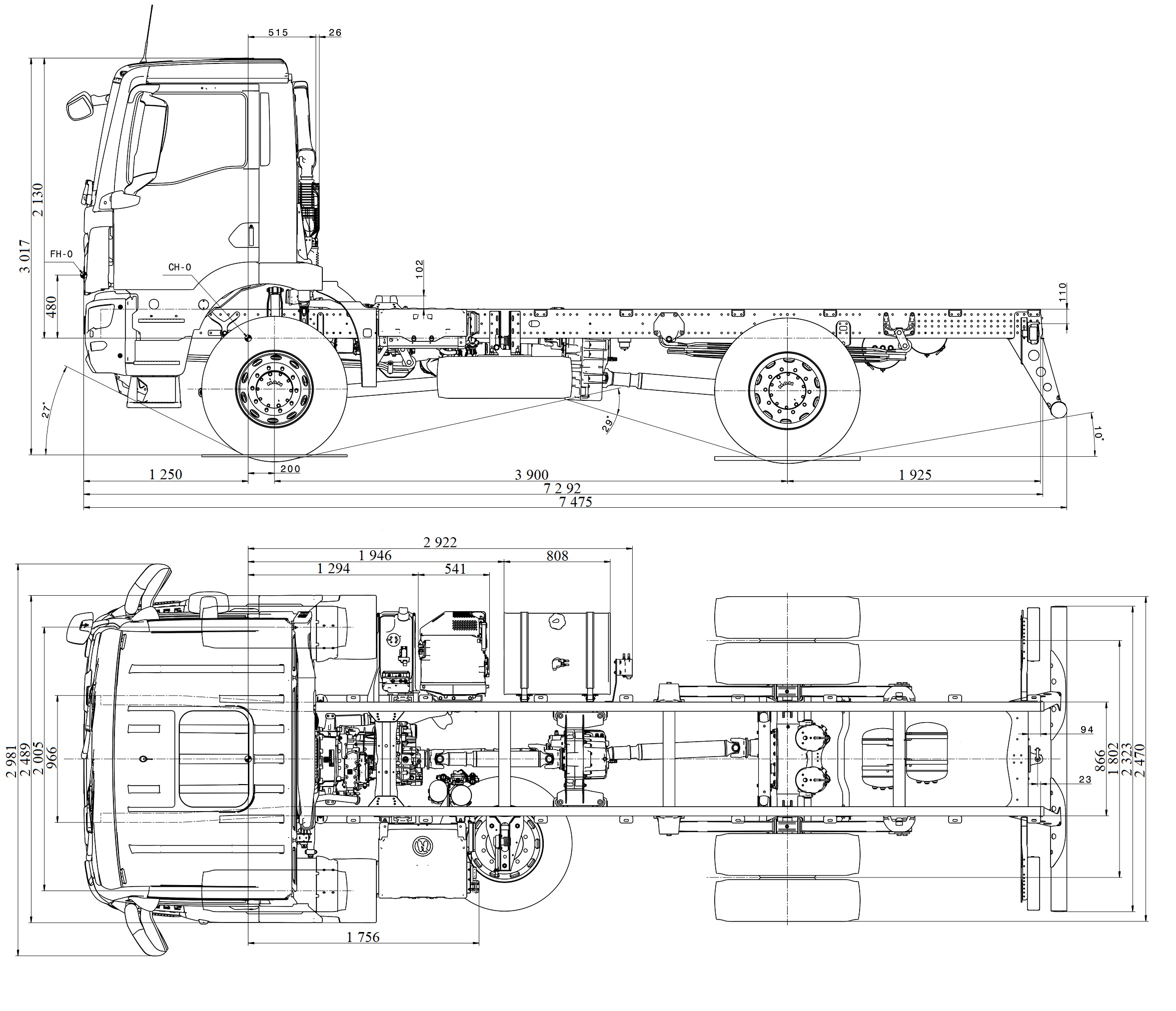

Креслення
Опис
Машина комбінована дорожня МКД-11 представляє собою самоскид MAN 18.250, укомплектований спеціальним обладнанням, до складу якого входить: снігозбиральне обладнання - сніговий відвал, розкидач інертних матеріалів і антиожеледних реагентів, щіточне та поливомийне обладнання. Спеціальне обладнання легко монтується і демонтується, його склад дозволяє використовувати автомобіль цілий рік.
Основне призначення
У літній період такі машини використовуються з поливомийним обладнанням.
Унікальність та універсальність такої техніки в тому, що вона має можливість:
-
Мити та поливати дорожні покриття.
-
Заправляти цистерну водою з водойм та водопровідної мережі.
-
Використовуватись для гасіння пожеж.
-
Поливати зелені насадження.
-
Зволожувати повітряний простір над проїзною частиною та знижувати запиленість та загазованість.
У зимовий період машини використовуються з розкидальним обладнанням для посипання інертними матеріалами, а також для очищення дорожнього полотна від свіжого снігу плужно-щітковим обладнанням, а також згрібання та змітання снігу.
Можливість монтажу на шасі та в кузов самоскидів марок:
Комплектація
- Відвал.
- Щітка.
- Піскорозкидач.
- Поливомийне обладнання.
- Гідропідсилювач керма.
- Автономний обігрівач.
- Подушка безпеки.
- Бортовий комп'ютер.
- Кондиціонер.
- Пневмосидіння.
- Автомагнітола MP-3, CD-changer.
- Підігрів дзеркал.
- Круїз-контроль (темпомат).
- Тахограф.
- Тахометр.
- Електросклопідйомники.
- Електрорегулювання дзеркал.
- Центральний замок.
Параметр |
Показник |
Повна маса |
18 000 кг. |
Корисне навантаження |
|
Передня вісь |
7 500 кг. |
Задня вісь |
12 000 кг. |
Паливний бак |
300 л. |
Двигун |
|
Марка |
MAN D0836 LFL89 |
Тип |
рядний |
Потужність |
250 (184) к. с. (кВт) |
Крутний момент |
1 050 Н·м |
Паливо |
дизель |
Турбо |
+ |
Об'єм |
6900 см3 |
Кількість циліндрів |
6 |
Екологічний клас |
Euro 5 |
КПП |
|
Марка |
MAN 09.13 OD |
Тип |
Мезанічна Вона виконана у вигляді коробки передач Overdrive (i8 = 0,75) і розрахована на максимальний вхідний крутний момент 1 300 Нм. |
Діапазон передаточних чисел трансмісії складає |
12,64 |
Кількість передач |
8 передач переднього ходу, 1 передача заднього ходу і 1 пониж. передача. |
Зчеплення |
Однодискове сухе, 395 мм. |
Осі |
|
Кількість осей |
2 |
Колісна формула |
4x2 |
Навантаження на передню вісь |
7 500 кг. |
Навантаження на задню вісь |
12 000 кг. |
Підвіска |
ресора/пневмо |
Колісна база |
6175 мм. |
Спарена гума |
+ |
Розмір гуми |
295/80R22.5 |
Гальма |
дискові |
Гальма |
|
ABS |
+ |
EBS |
+ |
Моторне гальмо |
+ |
Передній звис автомобіля |
1 532 мм. |
Задній звис рами |
3 275 мм. |
Ширина з дзеркалом заднього вигляду |
2 981 мм. |
Ширина над кабіною |
2 240 мм. |
Ширина рами з переду |
964 мм. |
Ширина рами ззаду |
864 мм. |
Профіль рами |
270х70х7 |
Кабіна |
|
Тип |
TN |
Положення кабіни (відстань від нижнього краю рами до підлоги кабіни) |
530 мм. |
Висота над кабіною, без навантаження |
До 4 000 мм. |
Підвіска кабіни |
Basic |
|
|
|
Особливості
Снігоочисний відвал
Відвал поворотний передній гідравлічний, призначений для очищення дорожнього полотна від свіжого снігу. Використовується в міських умовах та за їх межами. До складу обладнання входять: плита опорна; рама; відвал; гумовий леміш; захисний козирьок; гідроциліндр підйому/опускання відвалу; два гідроциліндра повороту відвалу. З допомогою універсальної монтажної плити, встановленої на передньому бампері автомобіля, відвал легко монтується Управління поворотом відвала вправо-вліво, підйом-опускання здійснюється з кабіни водія.
Основні переваги:
-
міцна конструкція;
-
зручність в експлуатації;
-
ефективне снігоочищення;
-
управління з кабіни водія;
-
забезпечує копіювання поверхні дорожнього полотна,
-
матеріал з якого виготовлений відвал (високомолекулярний пластик) запобігає налипанню снігу.
Параметр |
Показник |
Ширина відвалу |
3000 мм. |
Висота |
850 мм. |
Маса відвалу |
565 кг. |
Ширина робочої зони |
2700-3000 мм. |
Кут повороту направо (наліво) |
30 град. |
Робоча швидкість |
40 км/год. |
Матеріал лемеша |
Гума, товщина 40 мм. |
Керування |
Гідравлічне з кабіни |
Піскорозкидальне обладнання
Характеристики
1. Монтаж і демонтаж бункера в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
2. Електричний клапан аварійного скидання тиску у гідросистемі забезпечує збереження деталей привідних механізмів та вузлів, у випадку заклинювання їх сторонніми предметами.
3. Кузов підвищеної жорсткості, геометрія кузова виключає налипання протиожиледних сумішей на стінках кузова;
4. Привід транспортера – редуктор з гідромотором
5. Регулювання розкидаючого диска по висоті.
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач 8-10-m3
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач-12-16-m3
Параметр |
Показник |
Об'єм ємності |
6,8 м3 |
Максимальна ширина робочої зони |
3-12 м. |
Щільність посипання |
0,04-0,4 кг/м2. |
Робоча швидкість |
40 км/год. |
Тип приводу |
гідравлічний |
Шасі
Вантажні шасі серії MAN TGM можна назвати справжніми універсалами у світі автотранспорту. Свої сильні сторони вони демонструють під час експлуатації без причепа або у поєднанні з легким причепом. Модельний ряд вигідно відрізняється його корисним навантаженням та оптимальними динамічними якостями.
Світлові та звукові сигнали на шасі (задні ліхтарі тощо) Задні ліхтарі 0P2AQ
-
Захисний дах для задніх ліхтарів
-
Система попередження про рух заднім ходом, акустичний, у разі ввімкнутої задньої передачі
-
Тест функції освітлення
-
Бокові габаритні ліхтарі, світлодіодні
Двигун, радіатор
Дизельний двигун MAN D0836 LFL89, 184 кВт (250 PS) потужність, 1050 Нм обертовий момент, Euro 5
-
Паливний фільтр, з обігрівом, для пального до класу чистоти 21
-
Попередній паливний фільтр, з сепаратором для видалення води/оливи з пального, з електричним підігрівом
-
Без системи зменшення обертового моменту
-
Повітроочищувач двигуна із сухим фільтрувальним елементом, із захисною вставкою
-
Випуск повітря, Картер колінчастого валу, закрито
-
Шумозахисні фартухи двигуна
-
Радіатор двигуна, нормальної довжини
-
Захист радіатора, знизу
-
Мастиломірний щуп і цифровий індикатор рівня мастила двигуна
-
Антифриз, до -32 °C
-
Електрофакельний пристрій
-
Кришка для охолоджувача наддувного повітря
-
Індикатор рівня пального та розрідження впускних пристроїв
Коробка передач, зчеплення
-
КПП з ручним перемиканням, MAN 09.13 OD
-
КПП для нормальної складової упору під час руху
-
Перемикання ручної КПП, простий H-подібний паз, груповий перемикач
-
Роздавальна коробка MAN G103, з підвищувальною та знижувальною передачами, нейтральне положення
-
Система управління блокуванням роздавальної коробки, електронна (VSM)
-
Однодискове зчеплення, 395 мм, сухе
Осі
-
4x4
-
Передатне відношення кермового керування, стандартно
-
Бак для мастила системи кермового керування з вимірювальним щупом
-
Передня вісь, 9000 кг, вісь AP без наскрізного приводу, прямий, керований, непідйомний
-
Передня вісь як провідний міст із планетарними колісними передачами, ведена, з можливістю підключення
-
Брудозахисне крило передня вісь
-
Задній міст HP-1333, 13 000 кг, міст AP без наскрізного приводу, прямий, некерований, непідйомний
-
Підвійні шини на задній осі
-
Брудозахисне крило для перегону задня вісь
-
Передатне число осі, i=4,83
-
Системи блокування диференціалів веденого моста задніх осей
-
Системи блокування диференціалів веденого моста передніх осей
-
Стабілізатор, задня вісь
-
Осьове кермове керування не як трикутний важіль
-
Без керування пневмопідвіскою причепа
Кабіна та екстер'єр кабіни
-
Кабіна CC: Компактна (вузька, коротка, стандартна висота)
-
Опорна система кабіни водія, базовий
-
Перекидний пристрій кабіни водія, ручний
-
Без підйомного люка в крыші/зсувна крыша
-
Бампер, сталь, 3 частини
-
Передня стремянка, інтегрована, з можливістю триматися за неї
-
Лобове скло, ламіноване безпечне скло (VSG), дверей
-
Без сонцезахисного козирка, перед лобовим склом
-
Омивач стекла для лобового стекла
-
Приведення в дію двірників, ручний
-
Вхідні двері, хітна 0
-
Центральний замок, без дистанційного керування
Денні ходові вогні, світлодіодні
Протитуманна фара, H7
-
Система регулювання кута нахилу фар, ручний
-
Перемикання світла фар, ручний
-
2 габаритні ліхтарі, Лампа розжарювання.
Показники повороту, збоку, світлодіодні
-
Ревун, підвійний тон, електричний
-
Підготовка для проблискових маячків
-
2 проблискові маячки на крыші кабіни водія, 1 справа та 1 зліва
-
Кнопка та електр. інтерфейс на місці від'єднання кабіни для проблискових маячків на задній частині автомобіля
Зеркала та заміна зеркал
-
Зовнішнє зеркало заднього виду, з електричним регулюванням, з підігрівом
-
Корпус зеркала, нефарбований
-
Компоненти автомобіля відповідно до ширини кузова від 2400 мм до 2600 мм
-
Зеркало бічного огляду, праворуч, з електричним регулюванням, з підігрівом
Переднє зеркало, з ручним регулюванням
Зручне сидіння водія, з пневматичною амортизацією
-
Сидіння переднього пасажира, без амортизації, з регулюванням повздовжнього розташування та положення спинки
-
Індикатор пасу безпеки, сторона водія, акустичний та оптичний
-
Без пакета сидінь водія
-
Без пакета сидінь переднього пасажира
Багатофункціональний руль, з можливістю регулювання висоти та угла нахилу
-
Стопор рульового колеса
-
Комбі-інструмент, базовий км/г
-
Пристрій Tachograph Simulation Unit (узел емуляції тахографа) (TSU), замість тахографа 0P2KY Тахограф/тахометр, повірень
2 розетки, кабіна водія, середній, 12 В і 24 В
Система кондиціонування, ручна
Освітлення вхідних дверей
-
Без системи підсилення екстреного гальмування
-
Без системи розпізнавання здатності керування транспортним засобом
-
Без фронтального розпізнавання
-
Без системи розпізнавання дорожніх знаків
-
Без системи Reversing Motion System
-
Без сигналізатора допустимої безпечної дистанції
Для зачепа на замикаючій поперечній балці, RINGFEDER тип 6451
-
Для зачепа на замикаючій поперечній балці
-
2-магістр. роз'єм для гальм. шлангів причепа, кінець рами, середній, Стандартний зчіпний пристрій
-
Штекерна розетка для причепа, кінець рамі, 24 В, 15-полюсна
-
Штекерна розетка для причепа для антиблокувальної системи (ABS), кінець рамі
Механізми відбору потужності
-
Механізм відбору потужності, залежно від КПП, тип NH/1c, без фланця, f=0,97, положення прибл. 3:30 год
-
Механізм відбору потужності, залежно від КПП, тривала експлуатація
-
Механізм відбору потужності, залежно від КПП, з можливістю перемикання
-
Без робочого колеса вентилятора для механізму відбору потужності, залежно від КПП
-
Функціональні параметри для механізму відбору потужності, залежно від КПП, робота під час руху
-
Параметрування за типом експлуатації, загальні характеристики
Обладнання щіточне
Щітка міжбазова, призначена для очищення автодоріг від сміття, свіжого снігу і відпрацьованих протиожеледних матеріалів.
Основні переваги: ефективне прибирання доріг; відсутність вібрації на щітці; регулювання зусилля притиску щітки до поверхні дороги.
Параметр |
Показник |
Ширина робочої зони |
2300 мм. |
Діаметр щітки |
550 мм. |
Частота обертання |
300-400 об/хв. |
Допустимий знос щітки до діаметра |
200 мм. |
Робоча швидкість |
20 км/год. |
Транспортна швидкість |
60 км/год. |
Робочий кут |
30 град. |
Маса щітки з елементами кріплення |
250 кг. |
Поливомийне обладнання
Поливомийне обладнання - використовується для миття, поливання, очищення від бруду та пилу дорожніх покриттів, а також для миття прилоткової смуги і поливання зелених насаджень і газонів.
1. Цистерна- це зварна конструкція з листової сталі, встановлюється на універсальному надрамнику або в кузов самоскида.
2. Монтаж і демонтаж поливо-мийного обладнання в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
3. Для запобігання гідроударів, всередині цистерни встановлені поперечні хвилерізи.
4. Для заповнення цистерни водою і доступу всередину цистерни передбачена відкидна верхня горловина (у задній частині цистерни).
5. Водяний насос відцентровий, продуктивність 1000 л/хв.
Параметр |
Показник |
Об'єм бочки |
10 м3 |
Ширина обробки при митті |
10 м. |
Ширина обробки при поливі |
20 м. |
Робоча швидкість |
10-20 км/год. |
Транспортна швидкість |
60 км/год. |
Агрегат |
Насосний |
