Бортовий самоскид MAN TGM 18.290 з КМУ FASSI F135A

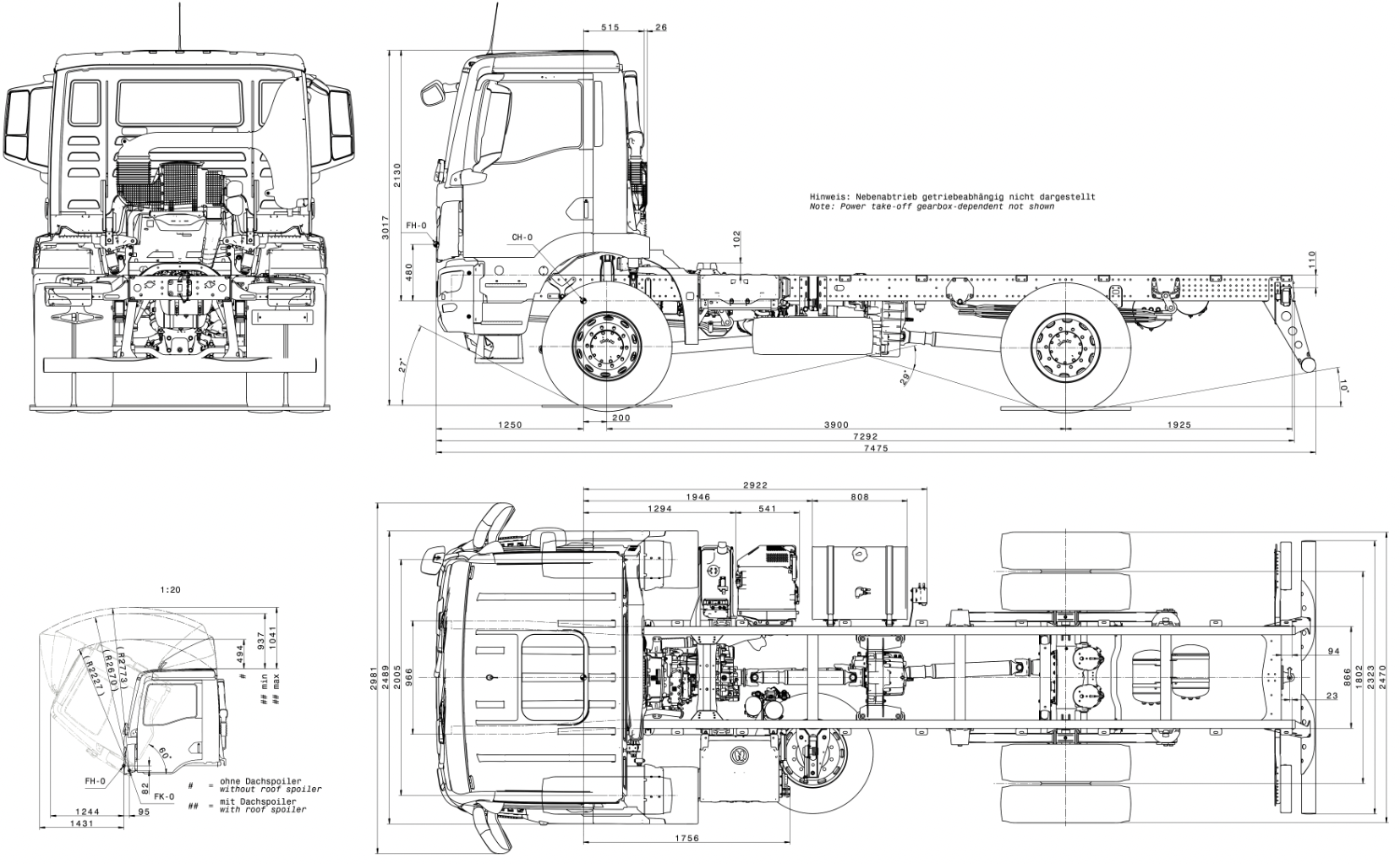

Креслення

Опис

Бортовий самоскид MAN TGM 18.290 4×4 з крано-маніпуляторною установкою FASSI F135A є універсальним автомобілем для виконання транспортних, будівельних, монтажних та комунальних робіт. Поєднання повнопривідного шасі MAN, самоскидної платформи та потужного крана-маніпулятора дозволяє виконувати транспортування сипучих і штучних вантажів, а також самостійно здійснювати їх завантаження та розвантаження без залучення додаткової спецтехніки.

Автомобіль побудований на базі повнопривідного шасі MAN TGM 18.290 з колісною формулою 4×4, що забезпечує високу прохідність у складних дорожніх умовах, на будівельних майданчиках, кар’єрах, лісових дорогах та об’єктах інфраструктурного будівництва. Повна маса шасі становить 18 тонн, при цьому допустиме навантаження на передню вісь досягає 7,5 т, а на задню – 11,2 т.

Автомобіль оснащений сучасним дизельним двигуном екологічного класу Євро-6, який забезпечує оптимальне поєднання потужності, економічності та надійності під час роботи в інтенсивних режимах експлуатації. Надійна конструкція шасі MAN гарантує довговічність та стабільну роботу навіть при максимальних навантаженнях.

Самоскидна надбудова виконана у вигляді металевого прямобортного кузова з функцією заднього розвантаження. Внутрішні розміри кузова становлять 4200×2400×800 мм, а корисний об’єм платформи досягає 8 м³. Конструкція кузова дозволяє перевозити сипучі будівельні матеріали, ґрунт, щебінь, пісок, асфальтну крихту, а також різноманітні штучні та таровані вантажі. Вантажопідйомність кузова складає 6400 кг.

Особливістю надбудови є збільшений передній вертикальний захисний фартух, який виконує функцію додаткового бар’єра між кузовом та кабіною. Таке рішення підвищує безпеку експлуатації та захищає кабіну від зміщення або випадкового потрапляння вантажу під час транспортування та розвантаження.

За кабіною встановлена крано-маніпуляторна установка FASSI F135A.0.23 італійського виробництва, яка належить до середньої серії MEDIUM DUTY та забезпечує високу ефективність виконання вантажно-розвантажувальних операцій. Максимальний вантажний момент установки становить 11,7 т·м, що дозволяє працювати з широким спектром будівельних матеріалів, обладнанням, контейнерами та іншими вантажами.

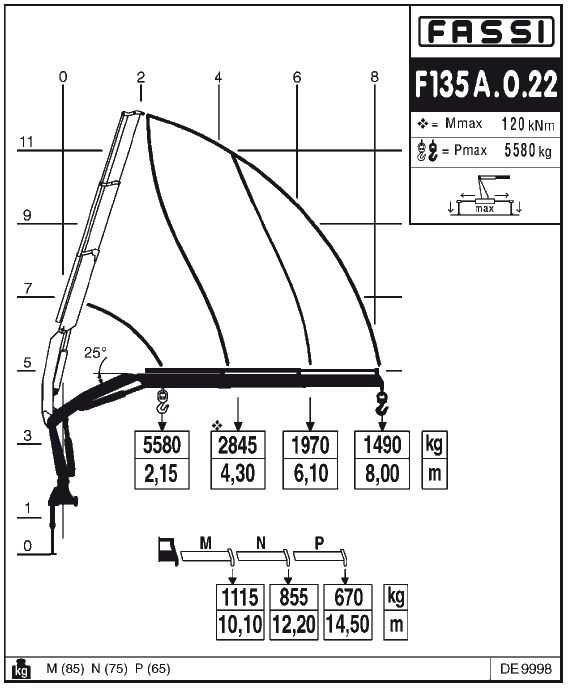

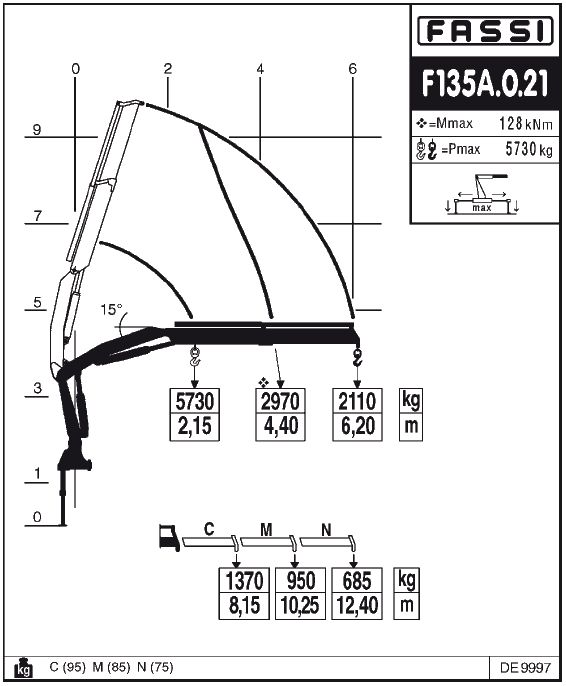

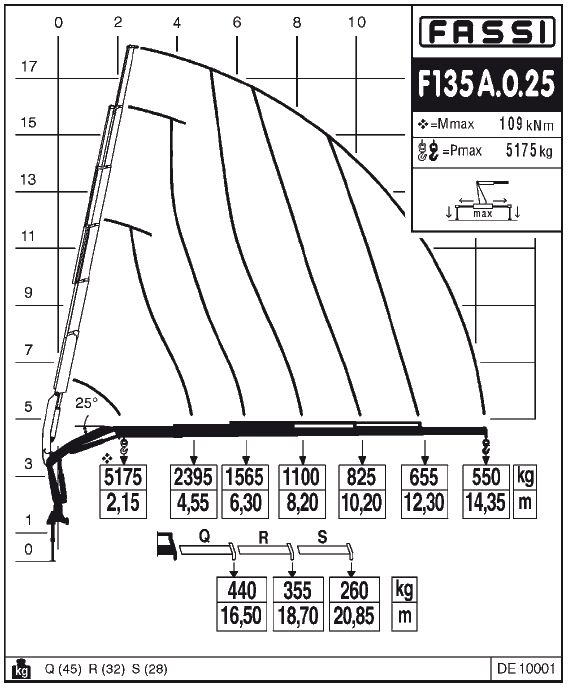

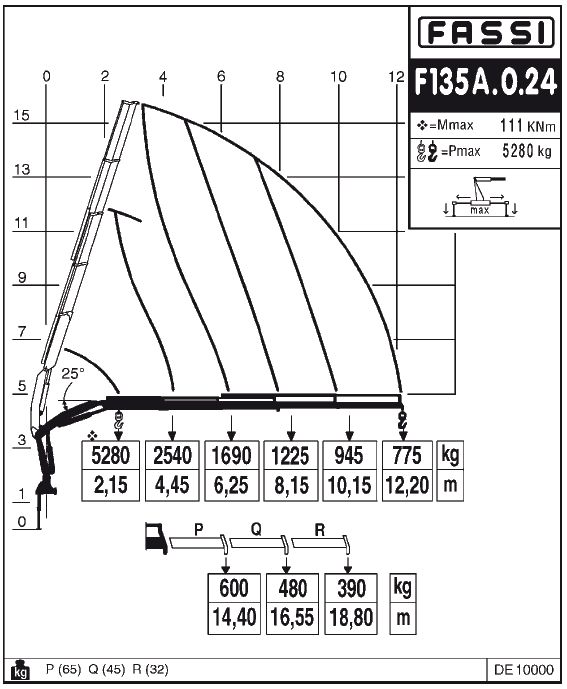

На мінімальному вильоті 2,15 м кран забезпечує вантажопідйомність до 5430 кг. При вильоті 4,35 м вантажопідйомність становить 2690 кг, на 6,15 м — 1825 кг, на 8,05 м — 1355 кг, а на максимальному вильоті 10,05 м установка здатна підіймати до 1075 кг. Максимальна висота підйому вантажу досягає 13,5 м, що дозволяє виконувати монтажні роботи на висоті та працювати з великогабаритними конструкціями.

Стріла крана має трисекційне телескопічне виконання та забезпечує плавне висування секцій і точне позиціонування вантажу. Кут повороту 390° значно розширює робочу зону та дозволяє виконувати роботи без необхідності частого переміщення автомобіля. Конструкція крана передбачає використання сучасних систем безпеки, які контролюють навантаження та забезпечують стабільність роботи обладнання.

Габаритні розміри автомобіля становлять 7600×2580×3640 мм. Маса самоскидної надбудови складає близько 2400 кг, а маса крано-маніпуляторної установки – 1910 кг. Для монтажу надбудови раму базового шасі було вкорочено на 300 мм, що дозволило оптимально розподілити навантаження між осями та забезпечити стабільність автомобіля під час роботи КМУ.

Завдяки поєднанню самоскидної платформи, повного приводу та крано-маніпуляторної установки FASSI, MAN TGM 18.290 є універсальним рішенням для будівельних організацій, комунальних підприємств, дорожніх служб та компаній, що займаються транспортуванням і монтажем вантажів у складних умовах експлуатації.
