Бортова вантажівка-евакуатор IVECO Eurocargo ML140E28 з КМУ FASSI F130AT

Креслення

Опис

Спеціалізований евакуатор ТК-IV-EVA на базі автомобільного шасі IVECO Eurocargo ML140E28 з краном-маніпулятором FASSI F130AT призначений для навантаження, зняття та транспортування різних видів автотехніки масою до 5,5 т, а також для виконання вантажно-розвантажувальних робіт у міських і позаміських умовах.

Кран-маніпулятор FASSI F130AT евакуаторної серії встановлюється за кабіною, що забезпечує оптимальний розподіл маси та зручність роботи з платформою. Така компоновка дозволяє використовувати КМУ як для затягування і зняття транспортних засобів на платформу, так і для самостійного підйому вантажів без залучення додаткової підйомної техніки.

Евакуаторна платформа виконана у вигляді бортового металевого кузова з відкидними задніми та бічними бортами. Конструкція платформи передбачає висувні трапи, що забезпечує безпечне та зручне заїжджання евакуйованих транспортних засобів. Основа підлоги виготовлена з рифленої сталі, що підвищує зносостійкість і запобігає ковзанню вантажу. Максимальні габаритні розміри транспортного засобу, що перевозиться, становлять 5500 × 2300 мм.

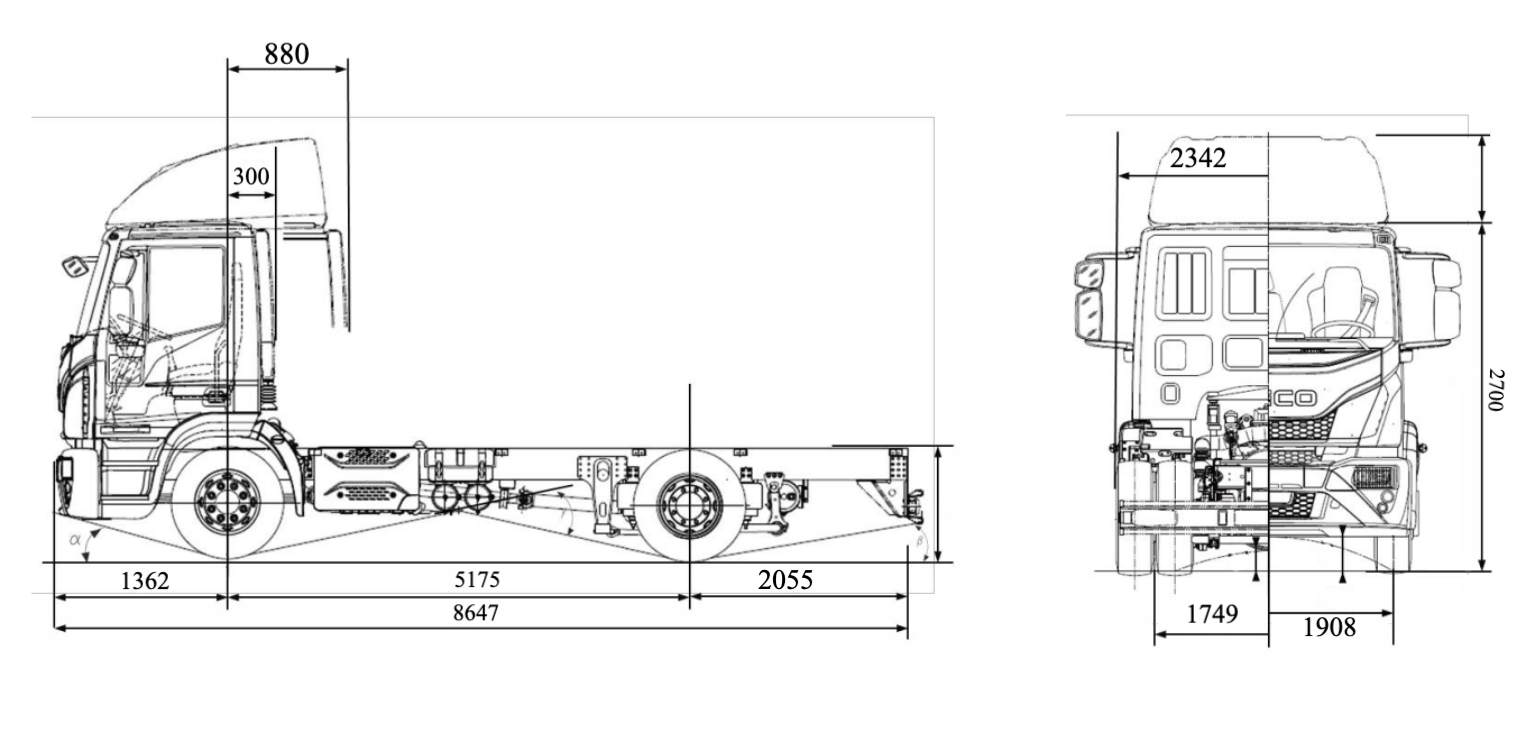

Базове шасі IVECO Eurocargo ML140E28/P з колісною формулою 4×2 має повну масу 14 000 кг та корисну вантажопідйомність до 5 500 кг, що дозволяє ефективно поєднати функції евакуатора і крана-маніпулятора без перевантаження шасі. Колісна база 5175 мм забезпечує стабільність під час роботи КМУ та руху з навантаженням. Орієнтовні габарити автомобіля складають 8647 × 2350 × 2700 мм.

Автомобіль оснащується дизельним двигуном IVECO TECTOR (F4AFE611) потужністю 280 к.с. (207 кВт), що відповідає екологічному стандарту Euro 5, та працює у парі з 6-ступеневою механічною коробкою передач ZF 6S1000 TO. Запас пального забезпечує паливний бак 280 л, а для системи SCR передбачено бак AdBlue 30 л з підігрівом, що дозволяє експлуатувати техніку в холодний період.

Кабіна MLL зі спальним місцем, низьким дахом та двома посадковими місцями забезпечує комфорт водія під час тривалих рейсів і чергувань.

Кран-маніпулятор FASSI F130AT належить до класу компактних, але потужних гідравлічних установок середнього сегмента. Максимальний вантажний момент становить 12,7 тм, максимальна вантажопідйомність — до 5 500 кг на мінімальному вильоті, а максимальний виліт стріли сягає 12,2 м. Телескопічна стріла дозволяє виконувати роботи з великою точністю навіть у важкодоступних місцях, а висота підйому до ~15 м значно розширює функціональні можливості установки.
