Машина дорожня комбінована МДК-6 на базі Renault D 18 HIGH 4X2

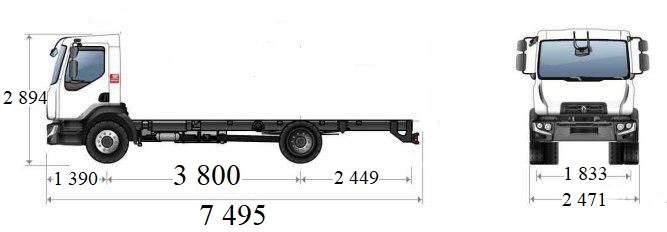

Креслення

Опис

Спеціальне обладнання легко монтується і демонтується,а його склад дозволяє використовувати автомобіль протягом року.

Комплект:

1. Відвал

2. Піскорозкидальне обладнання

3. Щітка

4. Поливомийне обладнання

Піскорозкидальне обладнання:

1. Монтаж і демонтаж бункера на шасі здійснюється без застосування вантажопідйомних пристроїв і механізмів.

2. Електричний клапан аварійного скидання тиску у гідросистемі забезпечує збереження деталей привідних механізмів та вузлів, у випадку заклинювання їх сторонніми предметами.

3. Кузов підвищеної жорсткості, геометрія кузова виключає налипання протиожиледних сумішей на стінках кузова;

4. Привід транспортера – редуктор з гідромотором

Привід транспортера – редуктор з гідромотором

Регулювання розкидаючого диска по висоті

Відвал поворотний передній гідравлічний призначений для очищення дорожнього полотна від свіжого снігу. Використовується в міських умовах та за їх межами.

До складу обладнання входять: плита опорна; рама; відвал; гумовий леміш; захисний козирок; гідроциліндр підйому/опускання відвалу; два гідроциліндра повороту відвалу.

За допомогою універсальної монтажної плити, встановленої на передньому бампері автомобіля, відвал легко монтується

Управління поворотом відвала вправо-вліво, підйом-опускання здійснюється з кабіни водія.

Основні переваги: міцна конструкція; зручність в експлуатації; ефективне снігоочищення; управління з кабіни водія; забезпечує копіювання поверхні дорожнього полотна, матеріал з якого виготовлений відвал (високомолекулярний пластик) запобігає налипанню снігу.

Поливомийне обладнання:

Поливомийне обладнання - використовується для миття, поливання, очищення від бруду та пилу дорожніх покриттів, а також для миття прилоткової смуги і поливання зелених насаджень і газонів.

1. Цистерна це зварна конструкція з листової сталі, встановлюється на універсальномунадрамнику або в кузов самоскида.

2. Для запобігання гідроударів, всередині цистерни встановлені поперечні хвилерізи

1. Для заповнення цистерни водою і доступу всередину цистерни передбачена відкиднаверхня горловина (у задній частині цистерни)

2. Водяний насос відцентровий, продуктивність 1000 л/хв

ДВИГУН DTI 5

• Макс. потужність: 206 кВт за 2100 об/хв.

• Макс. обертовий момент: 1050 Нм за 950—1600 об/хв.

• Дизельний 6-циліндровий рядний двигун – 4 клапани на циліндр – задній розподіл.

• Пряме впорскування під високим тиском із ЗАГАЛЬНОЇ МАГІСТРАЛІ, 2000 бар

• Отвір 110 мм — хід 135 мм — робочий об'єм 7,7 л

• Наддування турбокомпресором зі змінною геометрією

• Система рециркуляції відпрацьованих газів

• Напрямок обертання (якщо дивитися з боку КП): проти годинникової стрілки

• Ємність системи змащування: 27 л, у т. ч. фільтрація

• Стандартний інтервал заміни масла двигуна

• Посилений масляний картер

• Ємність системи охолодження: 17 л

• Стандарт видалення шкідливих речовин ЄЕС EURO VI

• Компактна система постобробки (7° інжектор, каталізатор, сажовий фільтр, SCR)

• Охолоджувальна рідина з температурою замерзання -40 оС

• Трубка підігріву на двигуні (220 В/ 820 Вт).

• Норми рівня шуму R51.03

ОБЛАДНАННЯ ДВИГУНА

• Управління сповільненими передачами під час руху (важкий ґрунт)

• Часткова рециркуляція випарів мастила (напівзакритий контур)

• Пристрій для холодного старту попереднім підігрівом впускного повітря

• Задній вал відбору потужності двигуна:

• Вихід: шліцевий вал (DIN 5462). Приведення: неперервне.

• Напрямок обертання: напрямок двигуна.

• Макс. обертовий момент: 600 Нм

• Коефіцієнт: 1/1

• Розташування: 12 год.

• Електронний обмежувач швидкості (90 км/год)

СПОВІЛЬНЮВАЧ

• Сповільнювач на вихлопі (120 кВт за 2800 об/хв).

ЗЧЕПЛЕННЯ

• Зчеплення SAE 395 штовхальне

КОРОБКА ПЕРЕДАЧ

• ZF 9S 1110 TO

• 9 синхронізованих передач переднього ходу та 1 передача заднього ходу (9,48 - 0,75).

• Схема перемикання Super H.

• Зміна передач за допомогою SERVOSHIFT.

• Кабельний орган керування зміною передач.

ВАЛ ВІДБОРУ ПОТУЖНОСТІ

• Вал відбору потужності S88 C

• Вихід: DIN 5462

• Напрямок обертання: як двигун.

• Обертовий момент 450 Нм

• Передаточні числа: 1,77

• Розташування: 17 год.

РУЛЬОВЕ УПРАВЛІННЯ

• Картер з вбудованим гідропідсилювачем зі змінною редукцією.

МОСТИ

• Навантаження на передню вісь: 7,1 т.

• Навантаження на задню вісь (макс. технічне): 11,5 т.

• Міст P11150 із простою редукцією

• Міжколісне блокування диференціалу

• Передаточне число мосту: 4,50

• Режим обертання двигуна за 90 км/год: 1590 об/хв

ШИНИ ТА КОЛЕСА

• Розмір 295/80 R22,5

• Профіль G. OMNITRAC S/ D

• Сталеві колеса

• Кран підкачування

• Металеві ковпаки передніх коліс

РОБОЧІ ГАЛЬМА

• Система гальмування з двома незалежними контурами.

• Гальмування дисками

• Повітряний компресор 1080 л/хв, 720 см³ двохциліндровий

• Електронне керування виробленням повітря за допомогою системи APM (Air Product Management)

• Картридж осушувача оптимізується за допомогою профілактичного техобслуговування

• Без приладу для гальмування причепу.

ЕЛЕКТРОННІ СИСТЕМИ ГАЛЬМУВАННЯ

• Антиблокувальна гальмівна система (ABS)

• Антибуксувальна система (ASR)

• Контроль гальмівного моменту (контроль гальмівного моменту під час руху заднім ходом)

• Рівномірне зношення гальмівних колодок (дисків)

• Взаємодія сповільнювачів та робочих гальм

• Керування ввімкненням диференціалу (якщо передбачається) на швидкості <10 км/год (4x2)

• Система допомоги рушанню на підйомі (Hill Start Aid)

• Система сповіщення про недостатню ефективність гальмівної системи

• Контроль курсової стійкості та система запобігання перевертанню ESC (Electronic Stability Control)

• Випробування тягової сили зчеплення

• Система допомоги при екстреному гальмуванні (AFU)

ПАРКУВАЛЬНІ ГАЛЬМА

• З пневматичним управлінням, знерухомлення забезпечується циліндрами на ресорах на рівні задніх коліс.

ЗОВНІШНЯ ЧАСТИНА КАБІНИ

• Денна кабіна.

• Електрооцинкована металева кабіна, оброблена катафорезом.

• Колір кузова: білий

• Адаптація: гумовий килимок для підлоги

• Чорний символ

• Дефлектори проти забруднення.

• Підвіска кабіни з еластичними фіксаторами спереду и механічна ззаду

• Гідравлічне опускання кабіни.

• 2 дзеркала заднього виду з підігрівом і дистанційним керуванням.

• 2 ширококутових дзеркала заднього виду.

• Дзеркало заднього виду для паркування.

• Загальна ширина на рівні дзеркал заднього виду від 2500 до 2600 мм

• Складане дзеркало переднього огляду

• Забір повітря на рівні даху.

• Індикатор засмічення повітряного фільтра

• Бризковики на передніх крилах

• Сонячний козирок.

• Багатошарове тоноване лобове скло.

• Без вікна на задній стінці кабіни.

ВСЕРЕДИНІ КАБІНИ

• Верхня полиця для зберігання, 2 ящики для зберігання (50 л), закриті дверцятами

• Бічний сонцезахисний козирок з боку водія

• Три сонячні козирки на лобовому склі

• Підготовка для розетки 24В в додотковому столику.

• Без камери заднього ходу

• Підготовка С.В.

• Цифровий хронотахограф DTCO 3.0

• Без люка на даху

• Сидіння водія COMFORT на пневматичній підвісці, з регулюванням поперекового упору, з вбудованим ременем безпеки, спинка і сидіння з підігрівом, регулювання глибини посадки

• Підлокітник для водія

• Червоні ремені безпеки

• Контрольна лампа ременя безпеки.

• Переднє сидіння для пасажирів (2 місця) з ременями безпеки у 3 точках та підголівниками.

• Роз'їм для обдувача на центральній консолі

• Вентилятор в салоні

• Поступове освітлення кабіни

• 2 вішалки з заднього боку

• Аптечка

• Електросклопідйомники

• Кондиціонер

• Інструкція з експлуатації українською мовою.

• Часописець (реєстрація часу роботи двигуна).

• Вогнегасник 2 кг в кабіні, доступний зсередини і ззовні кабіни

ОБЛАДНАННЯ НА КЕРМІ

• 4-спицеве кермо з регулюванням висоти та глибини та з перемикачем регулятора швидкості.

• Орган керування OPTIDRIVER.

• Аналогове та цифрове радіо формату DAB / DAB+.

• Bluetooth 4.0 для потокового програвання з функцією «вільні руки» й кнопками управління на кермі.

• Порт USB під автомагнітолою.

ПАНЕЛЬ ПРИЛАДІВ

• Центральний тримач для планшета з 2 портами USB-C

• Розетка 12В+24 В на панелі приладів для додаткового обладнання (проводка 24 В наявна у верхньому відсіку).

• Імобілайзер з керуванням через ключ з відповідачем.

• Складаний ключ.

• Дистанційне управління дверима.

• 3-й ключ запалювання

• Обмежувач швидкості, що регулюється механізмом керування на рульовому колесі (ASL)

• Круїз-контроль з перемикачами на кермі

ЕЛЕКТРОННЕ ОБЛАДНАННЯ

• Дисплей українською та англійською мовами

• Роз'єм OBD в кабіні для отримання інформації щодо експлуатації і діагностики автомобіля

• Кнопка допомоги для полегшення геолокації за допомогою платформи 24/7

• Телематичний блок TGW3 4G з антеною і можливістю підписки на сервіси Optifleet (Map, Check, Drive)

• SIM-карта AT&T

• Система попередження про перетин смуги (LDWS)

• Покращена система екстреного гальмування (AEBS)

ЕЛЕКТРИЧНЕ ОБЛАДНАННЯ

• Ємність акумулятора 185 А/г.

• Акумуляторні батареї з контролем рівнів

• ВИМИКАЧ АКУМУЛЯТОРА

• Генератор 130 А.

• Задні сигнальні вогні (стандарт CEE).

ШАСІ

• Захисне фарбове покриття рами кольору «Сірий мінерал»

• Стандартний звіс з отворами для кузовщика.

• Посилена передня зйомна скоба для буксирування

• Передній протиударний брус (DPEA).

• Підготовка для встановлення металевого щита попереду автомобіля (кронштейн снігоприбиральної смуги).

• Задній протиударний брус.

• Задня траверса

• Задні крила з тимчасовим кріпленням

• Вихлоп у колію.

ЗОВНІШНЄ ОСВІТЛЕННЯ ТА ОБЛАДНАННЯ

• Сталевий бампер

• Захисні решітки на фарах.

• Сходинка для доступу до лобового скла

• Доступ до місця водія за допомогою сходів (2 сходинки)

• Освітлення підніжки.

• Денні світлодіодні вогні без протитуманних фар

• Підготовка для встановлення маячків.

ПЕРЕДНЯ ПІДВІСКА

• Передні ресори на параболічних листах.

• Стабілізатор.

ЗАДНЯ ПІДВІСКА

• Задні ресори на посилених параболічних листах.

• Телескопічні амортизатори.

• Стабілізатор.

ПАЛИВНИЙ БАК

• Пластмасовий резервуар

• Бак на 215 літрів справа

• Електричний обігрівач на дизельному фільтрі

AdBlue

• Бак AdBlue на 32 літри на шасі.

СТАНДАРТНЕ ОБЛАДНАННЯ

• Подовжувач для накачування

• Гідравлічний домкрат 10 т

• Жилет безпеки

• 2 знака аварійної зупинки.

• Звуковий сигнал заднього ходу.

• Об'єм резервуара для склоомивача 8,8 літра

ПІДГОТОВКА ДЛЯ ВСТАНОВЛЕННЯ КУЗОВА

• 4 пари комплектів для жорсткого кріплення (болти) + 4 пари комплектів для гнучкого кріплення (поліуретан)

• Скоби для фіксації кузова попереду та позаду.

• Доступ перегородки кабіни для кузовщика.

• Електронний блок інтерфейсу кузовщика ВВМ.

• Попереднє електричне підключення для заднього підйомного відкидного борту
