Машина дорожня комбінована МДК-4 на базі RENAULT TRUCKS D14 4х4

ТОВ «ТД “КИЇВ-СПЕЦТЕХ” має можливість виготовити наступне обладнання до складу якого входять: піскорозкидальне обладнання, снігоочисний відвал, щітка, поливомийне обладнання, шасі RENAULT TRUCKS D14 4х4

Ширина відвалу
3 м.
Об'єм кузова для піску, куб м
4м³
Об'єм цистерни для води, куб м
4 м³
Menu

Креслення

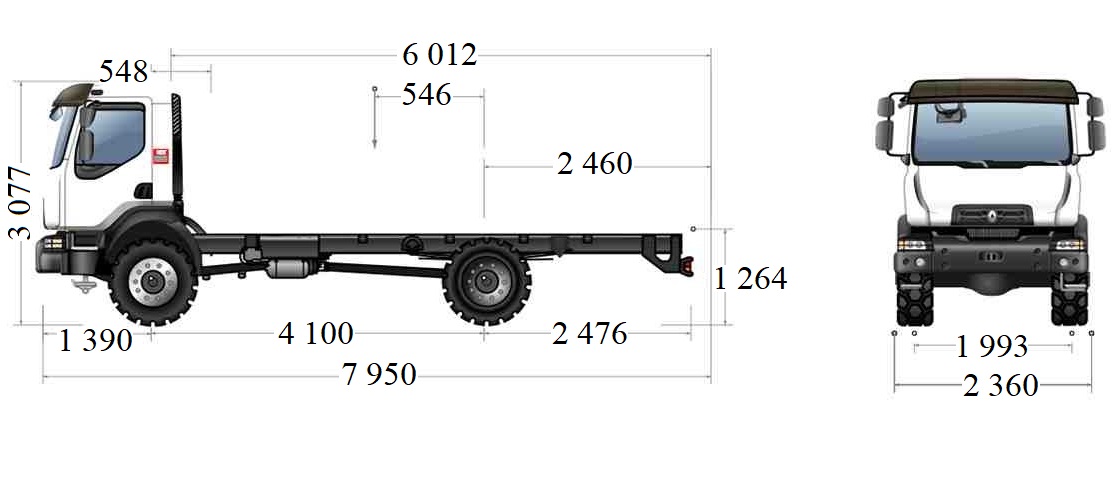

Креслення шасі

Розкидач піску

Розкидач піску

Розкидач піску

Відвал 3000

Відвал 3000

Відвал 3000

Опис

Спеціальне обладнання легко монтується і демонтується,а його склад дозволяє використовувати автомобіль протягом року.

Комплект:

  1. Відвал

  2. Піскорозкидальне обладнання

  3. Щітка

  4. Поливомийне обладнання

Піскорозкидальне обладнання:

  1. Монтаж і демонтаж бункера на шасі здійснюється без застосування вантажопідйомних пристроїв і механізмів.

  2. Електричний клапан аварійного скидання тиску у гідросистемі забезпечує збереження деталей привідних механізмів та вузлів, у випадку заклинювання їх сторонніми предметами.

  3. Кузов підвищеної жорсткості, геометрія кузова виключає налипання протиожиледних сумішей на стінках кузова;

  4. Привід транспортера – редуктор з гідромотором

Привід транспортера – редуктор з гідромотором

Регулювання розкидаючого диска по висоті

Відвал поворотний передній гідравлічний призначений для очищення дорожнього полотна від свіжого снігу. Використовується в міських умовах та за їх межами.

До складу обладнання входять: плита опорна; рама; відвал; гумовий леміш; захисний козирок; гідроциліндр підйому/опускання відвалу; два гідроциліндра повороту відвалу.

За допомогою універсальної монтажної плити, встановленої на передньому бампері автомобіля, відвал легко монтується

Управління поворотом відвала вправо-вліво, підйом-опускання здійснюється з кабіни водія.

Основні переваги: міцна конструкція; зручність в експлуатації; ефективне снігоочищення; управління з кабіни водія; забезпечує копіювання поверхні дорожнього полотна, матеріал з якого виготовлений відвал (високомолекулярний пластик) запобігає налипанню снігу.

Поливомийне обладнання:

Поливомийне обладнання - використовується для миття, поливання, очищення від бруду та пилу дорожніх покриттів, а також для миття прилоткової смуги і поливання зелених насаджень і газонів.

  1. Цистерна це зварна конструкція з листової сталі, встановлюється на універсальномунадрамнику або в кузов самоскида.

  2. Для запобігання гідроударів, всередині цистерни встановлені поперечні хвилерізи

  1. Для заповнення цистерни водою і доступу всередину цистерни передбачена відкиднаверхня горловина (у задній частині цистерни)

  2. Водяний насос відцентровий, продуктивність 1000 л/хв

ДВИГУН DTI 8

Охолоджувальна рідина: -40 градусів С.

Макс. потужність: 206 кВт при 2100 об/хв.

Макс. крутний момент: 1050 Нм при 950-1600 об/хв.

Дизельний 6-циліндровий рядний двигун - 4 клапани на циліндр - задній розподіл.

Пряме впорскування під високим тиском із ЗАГАЛЬНОЇ МАГІСТРАЛІ, 2000 бар

Отвір 110 мм - хід 135 мм - робочий об'єм 7,7 л

Наддув турбокомпресором зі змінною геометрією

Система рециркуляції відпрацьованих газів

Напрямок обертання (якщо дивитися з боку КП): проти годинникової стрілки

Ємність системи змащення: 27 л, у т.ч. фільтрація

Стандартний інтервал заміни оливи двигуна

Ємність системи охолодження: 17 л

Стандарт видалення шкідливих речовин ЄЕС EURO VI

Компактна система постобробки (7° інжектор, каталізатор, фільтр сажі, SCR)

Охолоджувальна рідина

Підігрів двигуна - (220 В/ 820 Вт).

Норми рівня шуму R51.03 фаза 2

ОБЛАДНАННЯ ДВИГУНА

Керування уповільненими передачами під час руху (важкий ґрунт)

Часткова рециркуляція випарів масла (напівзакритий контур)

Пристрій для холодного старту з попереднім підігрівом впускного повітря

Без вала відбору потужності двигуна.

Електронний обмежувач швидкості (90 км/год)

ЗЧЕПЛЕННЯ

Зчеплення SAE 395 штовхальне

КОРОБКА ПЕРЕДАЧ

ZF 6S 1000 TO

6 синхронізованих передач переднього ходу та 1 передача заднього ходу (6,75 - 0,77).

Лінійна решітка.

Перемикання передач за допомогою SERVOSHIFT.

Кабельний орган керування перемиканням передач.

РОЗДАВАЛЬНА КОРОБКА

Захисна панель

Повернення візка

ЗАБОРОНА

Сповільнювач на вихлопі (120 кВт при 2800 об/хв)

ВАЛ ВІДБОРУ ПОТУЖНОСТІ

Без ВВП на коробці передач.

РУЛЬОВЕ УПРАВЛІННЯ

Картер із вбудованим гідропідсилювачем зі змінною редукцією.

ПЕРЕДНЯ МОСТ

ПЕРЕДНЯ ОСЬ

Навантаження на передню вісь: 5 600 кг.

ШИНИ І КОЛЕСА

Розмір 365/85 R20, неспарені колеса

Профіль M. XZL / XZL

Сталеві колеса

КРАН ПІДКАЧКИ

Металеві ковпаки передніх коліс

Запасне колесо на тимчасовому кріпленні.

ЗАДНІЙ МОСТ

Міст P1191 з подвійною редукцією в маточинах

Міжколісне блокування диференціала

Навантаження на задню вісь (макс. технічне): 9,2 кг

Передавальне число моста: 5,86

Режим обертання двигуна при 90 км/год: 1993 об/хв

Робочі гальма:

Система гальмування з двома незалежними контурами.

Гальмування дисками

Повітряний компресор 500 л/хв, 360 см³ одноциліндровий

Захист від пилу на задньому гальмі

Електронне управління виробленням повітря за допомогою системи APM (Air Product Management)

Картридж осушувача оптимізується за допомогою профілактичного техобслуговування

Без приладу для гальмування причепа.

Електричний Роз'єм для причепа

EBS:

Антиблокувальна система (ABS)

Взаємодія сповільнювачів і робочих гальм

Фото і відео
Технічні характеристики
Машина дорожня комбінована МДК-4 на базі RENAULT TRUCKS D14 4х4
Порівняти з іншими моделями

Параметр розкидача піску

Показник

Од.виміру

Об'єм ємності

4

м.куб.

Максимальна ширина робочої зони

3-12

м

Щільність посипання

0,04-0,4

кг/м2

Робоча швидкість

40

км/год

Тип приводу

гідравлічний

Загальна ширина відвалу, м

3

Висота відвалу, мм

850

Ширина робочої зони, мм

2700-3000

Робоча швидкість, км/год

40

Кут повороту направо (наліво), град

30

Маса відвалу, кг

565

Матеріал лемеша

гума, товщина 40 мм

Управління

гідравлічне з кабіни

Виробництво

Україна



Ширина робочої зони щітки, мм

2400

Діаметр щітки, мм

550

Частота обертання, об/хв

300-400

Допустимий знос щітки до діаметра, мм

200

Робоча швидкість, км/год

20

Транспортна швидкість

60

Маса щітки з елементами кріплення, кг

240

Робочий кут, град

30



Параметр поливомийного

Показник

Од.виміру

об`єм бочки

4

м.куб

ширина

миття

10

м

ширина обробки при

поливі

20

м

робоча швидкість

20

км/год

 агрегат

насосний



Колісна база



мм

4.100

Макс. маса для реєстрації

Усього (повна маса автомобіля)

кг

14000

Корисне навантаження

(C)

кг

7968

Вага шасі-кабіни

усього

кг

6032

передня група осей (вісь на рівні землі)

кг

4062

задня група осей (вісь на рівні землі)

кг

1970

Макс. маса для реєстрації

Передня вісь 1

кг

5600

вісь задня 1

кг

9200

Макс. технічна маса

усього (Coc: 16.1.)

кг

14000

передня група осей (CoC: 16.3.)

кг

5600

задня група осей (Coc: 16.3.)

кг

9200

Колісна база



мм

4.100

Довжина кузова

мін. (Wmin / BEP L105)

мм

5521

макс. (Wmax / BEP L105)

мм

6012

Передній звис

(H / BEP L016)

мм

1390

Вхід до кабіни

(B / BEP L102)

мм

548

Колісна база

(F / BEP L011)

мм

4100

Технічна колісна база

(F’ / BEP L015)

мм

4100

Задній звис

Шасі, габарити (BEP L017)

мм

2476

Загальна довжина шасі-кабіни

(A / BEP L001)

мм

7935

Центр ваги навантаження

мін. (Ymin / BEP L104)

мм

546

макс. (Ymax / BEP L103)

мм

791

Мінімальна довжина автомобіля (Z)

(Zmin / BEP L001)

мм

7459

Максимальна довжина автомобіля (Z)

(Zmax / BEP L001)

мм

7950

Задній звис кузова

мін. (Xmin / BEP L017)

мм

1969

макс. (Xmax: BEP L017)

мм

2460



Колісна база



мм

4.100

Висота від даху до землі

(O)

мм

3077

Макс. зовнішня висота у порожньому режимі

(BEP H001)

мм

3186

Висота лонжеронів

(BEP H032)

мм

236

Кліренс, з навантаженням

перед. (U1 / BEP H015)

мм

374

задн. (U3 / BEP H016)

мм

336

Висота між землею / верхньою частиною лонжерону на передньої осі

у порожньому режимі (H1 / BEP H035)

мм

1206

з навантаженням (H1 / BEP H036)

мм

1166

Висота між землею / верхньою частиною лонжерону на рівні мосту

у порожньому режимі (H2 / BEP H037)

мм

1264

з навантаженням (H2 / BEP H038)

мм

1184

Висота між землею / верхньою частиною лонжерону по задньому краю

у порожньому режимі (HN)

мм

1298

з навантаженням (HN)

мм

1195

Колісна база



мм

4.100

Максимальна ширина кабіни

(BEP W002)

мм

2400

Ширина рами

спереду (BEP W035)

мм

866

у задній частині (BEP W036)

мм

866

Ширина на рівні задніх коліс

Задня вісь 1 (V3 / BEP W003.2)

мм

2360

Колія

перед. (V1 / BEP W013.1)

мм

1993

задня 1 (V2 / BEP W013.2)

мм

1996



Колісна база



мм

4.100

Товщина лонжеронів

(BEP W034)

мм

8

Радіус повороту

між тротуарами

мм

8482

габарит. (BEP W012)

мм

9050
