Автопаливозаправник АПЗ-5 на базі JAC N120 4х4 2 секції (АЗС позаду)

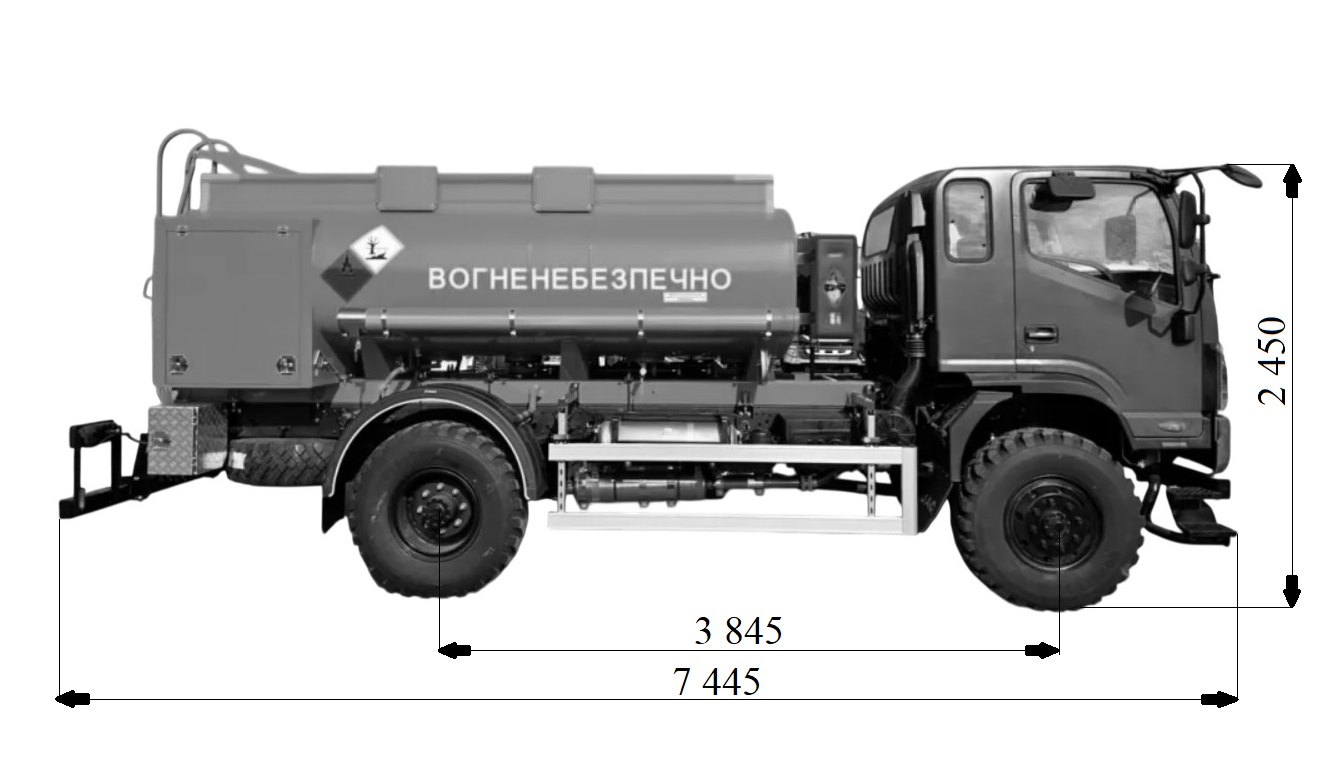

Креслення

Опис

Автопаливозаправник АПЗ-5 на базі JAC N120 4х4 — це високопрохідна мобільна АЗС, створена для транспортування, обліку та заправки техніки світлими нафтопродуктами у важкодоступних зонах. Повнопривідне шасі дозволяє доставляти пальне безпосередньо в польові умови, на будівельні майданчики чи кар'єри.

Автопаливозаправник АПЗ-5 на повнопривідному шасі JAC N120 (4х4) — це безкомпромісне спецрішення для автономного забезпечення пальним у промислових, аграрних та військово-логістичних секторах. Головна перевага цієї конфігурації — повна незалежність від стаціонарної інфраструктури та мережевого енергопостачання. Техніка здатна працювати як автономний паливний хаб безпосередньо на лінії фронту, у полях під час жнив або на будівництві магістралей.

Унікальні інженерні та конструктивні фішки

• Форма цистерни «Валіза»: Поперечний переріз ємності має форму еліпса або закругленого прямокутника. Це суттєво зміщує центр ваги паливозаправника вниз, гарантуючи стійкість до перекидання під час руху косогорами та бездоріжжям.
• Двосекційна архітектура з компенсацією гідроударів: Всередині кожної секції встановлені спеціальні перегородки-хвилерізи. Вони гасять коливання рідкого пального під час різкого гальмування чи маневрів на бездоріжжі, знижуючи навантаження на раму JAC N120 та покращуючи керованість.
• Кормовий паливороздавальний відсік (АЗС позаду): Ергономічний технологічний блок закривається герметичними ролетами або дверима з автомобільними ущільнювачами. Заднє розташування забезпечує максимальну безпеку: роздавальні рукава та електроніка віддалені від гарячого блоку двигуна та вихлопної системи.
• Іскробезпечне виконання (ADR-комплекс): Вся проводка автомобіля екранована та захищена від механічних пошкоджень. У базове оснащення інтегровано захисний екран під паливним баком шасі, контур заземлення (котушка з тросом і мідним клином) та пластикові пенали з вогнегасниками.

Конструкція цистерни та технологічний блок

• Дві незалежні секції: Сталева цистерна загальним об'ємом 5 куб. м розділена на дві герметичні частини. Це дозволяє одночасно перевозити два різні види пального (наприклад, дизель та бензин) без їх змішування.
• Розташування АЗС позаду: Модуль видачі та обліку нафтопродуктів (паливороздавальний блок з лічильником, пістолетом та рукавом) змонтовано в захисному ящику за цистерною. Таке компонування спрощує під'їзд техніки для заправки та захищає обладнання від бруду з-під коліс.
• Продуктивна система: Заправник комплектується самовсмоктувальним насосом (наприклад, ВС-80) та системою фільтрації для очищення пального перед видачею.

Повнопривідне шасі JAC N120 4х4

• Прохідність всюдихода: Колісна формула 4х4 з високим дорожнім просвітом гарантує стабільний рух по глибокій колії, піску, болоту та засніжених дорогах.
• Потужний двигун: Надійний турбодизель Cummins об'ємом 3.8 л (170 к.с.) стандарту Евро-5 забезпечує високу тягу при низьких обертах.
• Вантажний потенціал: Повна маса автомобіля становить 12 000 кг, що забезпечує значний запас міцності рами та підвіски при повному завантаженні цистерни.

Безпека та ергономіка

• Протипожежний захист: Автомобіль повністю адаптований під суворі вимоги безпеки перевезення небезпечних вантажів (ADR): встановлено дублюючу кнопку вимкнення маси з кабіни, проблискові маячки, іскрогасник та заземлення.
• Зручність обслуговування: Нагорі цистерни облаштовано майданчик з протиковзним трапом і складаними поручнями для безпечного доступу до заливних горловин.
• Комфортна кабіна: Робоче місце водія оснащене кондиціонером, круїз-контролем, електропакетом та спальним місцем, що знижує втому під час тривалих виїздів.
