Автопаливозаправник на шасі IVECO ML 150 з колісною формулою 4x4 є потужним та надійним транспортним засобом для транспортування та роздачі рідких палив. Дві секції, з загальною номінальною ємністю 8 м³, шинам розміром 315/80 R22.5, двигун Tector потужністю 252 к.с. і максимальним крутним моментом 870 Нм. паливний бак 315 л.

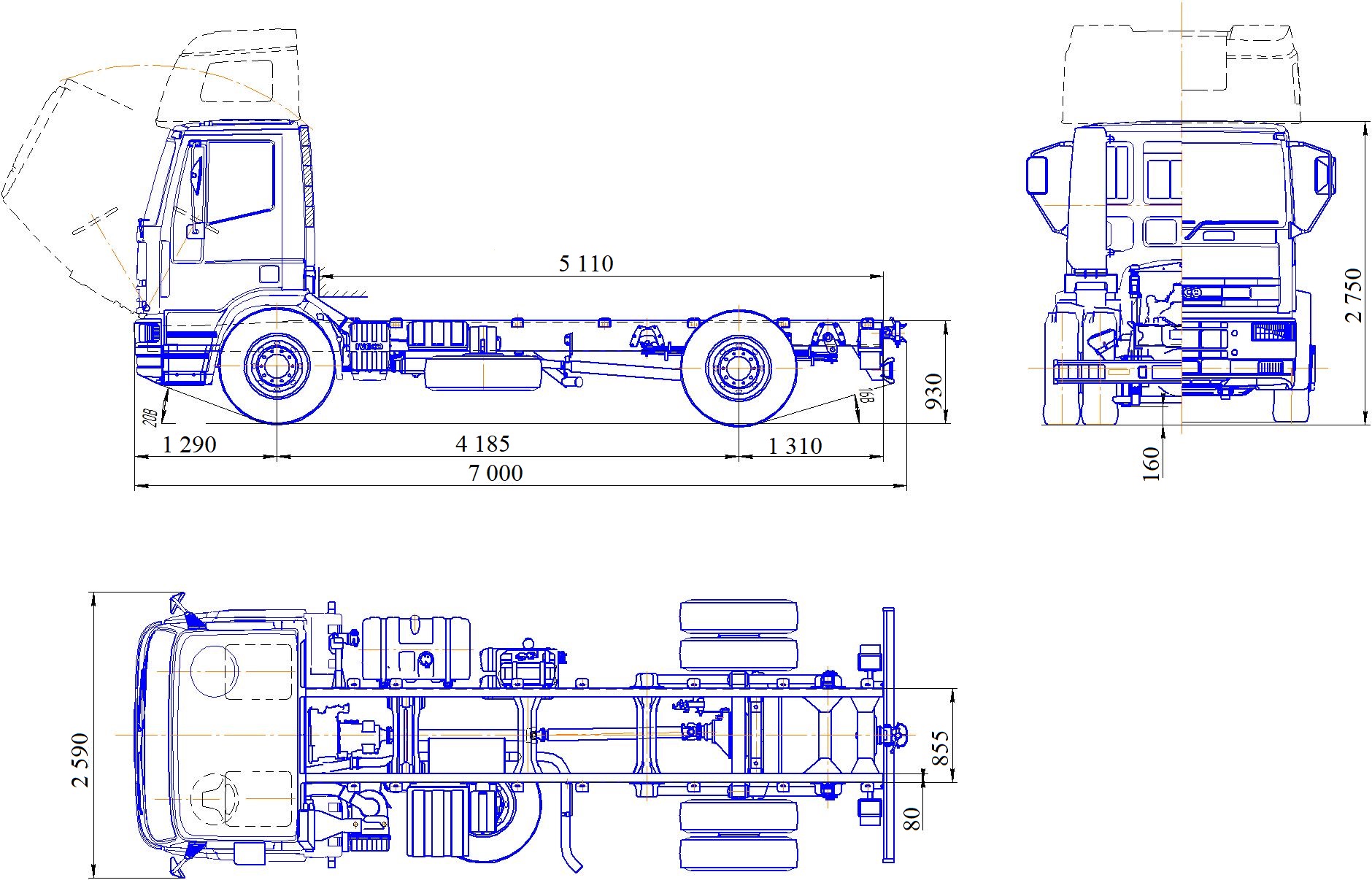

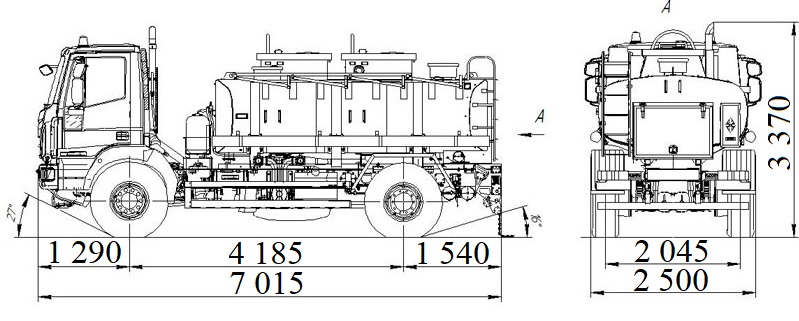

Креслення
Опис
Автопаливозаправник на шасі IVECO ML 150 з колісною формулою 4x4 є потужним та надійним транспортним засобом для транспортування та роздачі рідких палив. Він оснащений місткою цистерною, розділеною на дві секції, з загальною номінальною ємністю 8 м³, виготовленою зі сталі. Цистерна круглої форми, обладнана оглядовою площадкою, драбиною та кришкою горловин, яка відповідає стандартам ADR і включає запірний пристрій, дихальний клапан та оглядовий люк. Колір цистерни може бути обраний замовником.
Цей автопаливозаправник оснащений самовсмоктуючим лопастним насосом з приводом від коробки відбору потужності, що забезпечує висоту всмоктування не менше 4,0 м. Для зручності роботи передбачено використання запірної арматури на кожну секцію, а також зливних трубопроводів і донних пневматичних клапанів. У технологічному ящику розташовано зливну арматуру з роз’ємами швидкого з’єднання. Також наявний вузол обліку видачі пального з лічильником, фільтром грубої очистки палива та заправочним пістолетом з відсікачем і поворотною муфтою.
Шасі IVECO ML 150 характеризується високою прохідністю завдяки колісній формулі 4x4 та потужним шинам розміром 315/80 R22.5. Габарити автомобіля становлять 5560х2250х2890 мм, повна маса - 15 000 кг, споряджена маса - 9045 кг. Він оснащений механічною КПП з шістьма передачами, а також потужним двигуном IVECO Tector потужністю 252 к.с. і максимальним крутним моментом 870 Нм. Паливний бак має об’єм 315 літрів, що забезпечує достатній запас пального для довгих поїздок. Кабіна автомобіля типу денна, забезпечує комфортні умови роботи для водія.
| Параметр | Показник |
| Номінальна ємність цистерни | 8 м³ |
| Кількість секцій | 2 шт. |
| Матеріал цистерни | Сталь, круглої форми з оглядовою площадкою та драбиною |
| Колір цистерни | На вибір замовника |
| Насос цистерни | Самовсмоктуючий, лопастний, з приводом від коробки відбору потужності, висота всмоктування - не менше 4,0 м. |
| Кришка горловин | Алюмінієва, відповідно до ADR, з запірним пристроєм, дихальним клапаном та оглядовим люком |
| Обладнання | Запірна арматура, зливний трубопровід, донний пневматичний клапан, зливний кульовий кран, зливна арматура у технологічному ящику з роз’ємами швидкого з’єднання |
| Вузол обліку видачі пального | Лічильник (основна похибка не більше ±0,25%), фільтр грубої очистки палива перед лічильником |
| Рукав для заправки | На барабані, довжина не менше 10 м, діаметр 38 мм. |
| Заправочний пістолет | Заправочний пістолет з відсікачем та поворотною муфтою |
| Пенал зливного рукава | Пенал для зберігання зливних рукавів Ø75 мм, довжина не менше 4,1 м, з роз’ємами «Unimat» або аналог |
| Шасі | IVECO ML 150 |
| Колісна формула | 4x4 |
| Габарити, мм (довжина/ширина/висота) | 5560х2250х2890 |
| Повна маса | 15 000 кг. |
| Вантажопідйомність | 9045 т. |
| Макс. допустиме навантаження на передню вісь | 5700 кг. |
| Макс. допустиме навантаження на задню вісь | 10 000 кг. |
| Маса спорядженого автомобіля | 5995 кг. |
| Розмір шин | 315/80 R22.5 |
| Додаткове обладнання | Лічильник, фільтр грубої очистки палива, запірна арматура, зливні трубопроводи |
| Конструктивні особливості | Цистерна зі сталі, оглядова площадка, драбина, запірні пристрої, технологічний ящик |
| Марка | IVECO |
| Трансмісія | Механічна |
| КПП | 6-ступінчаста |
| Тип КПП | Механічна |
| Число передач КПП | 6 |
| Двигун | IVECO Tector, 6-ти циліндровий, рядний, 5880 см³ |
| Потужність двигуна (к.с.) | 252 кВт. (340) |
| Максимальний крутний момент | 870 Нм. |
| Паливний бак | 315 л. |
| Кабіна | Денна |
Особливості
-
Містка цистерна: Цистерна автопаливозаправника об’ємом 8 м³ виготовлена з високоякісної сталі, що забезпечує її міцність і довговічність. Вона має круглу форму та розділена на дві секції для більш ефективного розподілу вантажу;
-
Оглядова площадка та драбина: Для забезпечення безпеки та зручності обслуговування, цистерна обладнана оглядовою площадкою та драбиною, що дозволяє оператору легко здійснювати контроль і технічне обслуговування;
-
Запірна арматура: На кожну секцію цистерни встановлена запірна арматура, яка включає зливний трубопровід, донний пневматичний клапан та зливний кульовий кран. Це забезпечує ефективний контроль над процесом зливу палива;
-
Система обліку видачі пального: Автопаливозаправник оснащений високоточним лічильником з основною похибкою не більше ±0,25%, а також фільтром грубої очистки палива. Це гарантує точний облік та чистоту палива під час видачі;
-
Заправочний пістолет: Пістолет оснащений відсікачем та поворотною муфтою, що забезпечує безпечну та зручну заправку. Довжина заправочного рукава становить не менше 10 м, що дозволяє легко дістатися до важкодоступних місць;
-
Повний привід (4х4): Завдяки повному приводу автопаливозаправник має підвищену прохідність, що дозволяє йому ефективно працювати в умовах бездоріжжя;
-
Потужний двигун: Автомобіль оснащений двигуном IVECO Tector, який розвиває потужність у 252 кВт (340 к.с.) та забезпечує максимальний крутний момент у 870 Нм. Це дозволяє здійснювати швидку доставку пального в будь-яких умовах;
-
Комфортна кабіна: Кабіна типу “денна” забезпечує комфортні умови для водія, включаючи просторе робоче місце та необхідні системи управління;
-
Додаткове обладнання: Автопаливозаправник обладнаний різноманітними додатковими функціями, такими як система для швидкого з’єднання зливних рукавів, що полегшує процес обслуговування;
-
Безпека та надійність: Високий рівень безпеки забезпечується через використання сучасних матеріалів і технологій, а також системи ABS/ASR, що підвищують стабільність і керованість автомобіля.
