Шасі Ford Trucks 3333 DC з колісною формулою 6х4, оснащене двигуном Ford Ecotorq потужністю 330 к.с.(об'єм 9000 см³). Габаритні розміри шасі становлять ((ДхШхВ) 9217х2540х3210 мм. Вантажопідйомність шасі становить 16.5 т. Колісна база 4500 мм. Передній кліренс шасі становить 373 мм, задній 258 мм. Шасі Ford Trucks 3333 DC може використовуватися для встановлення різних кузовних надбудов загального або спеціалізованого призначення.

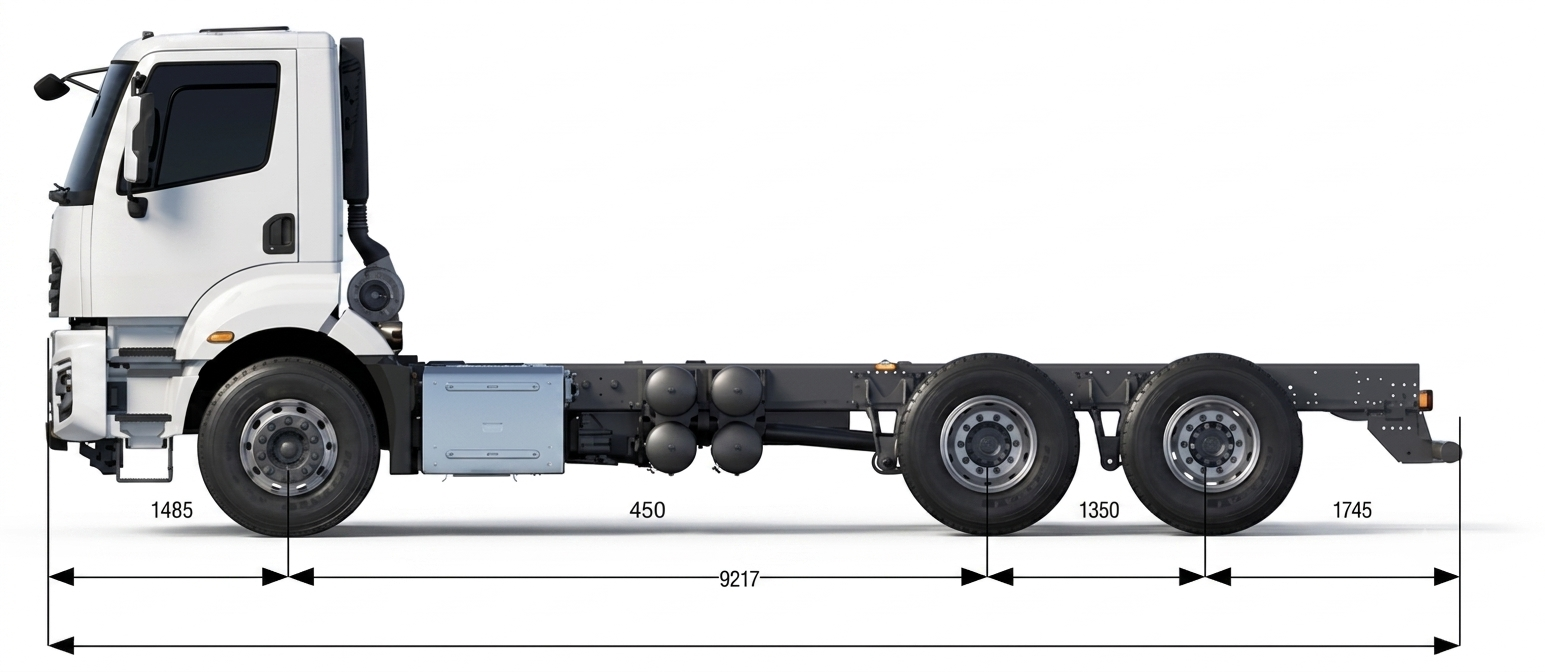

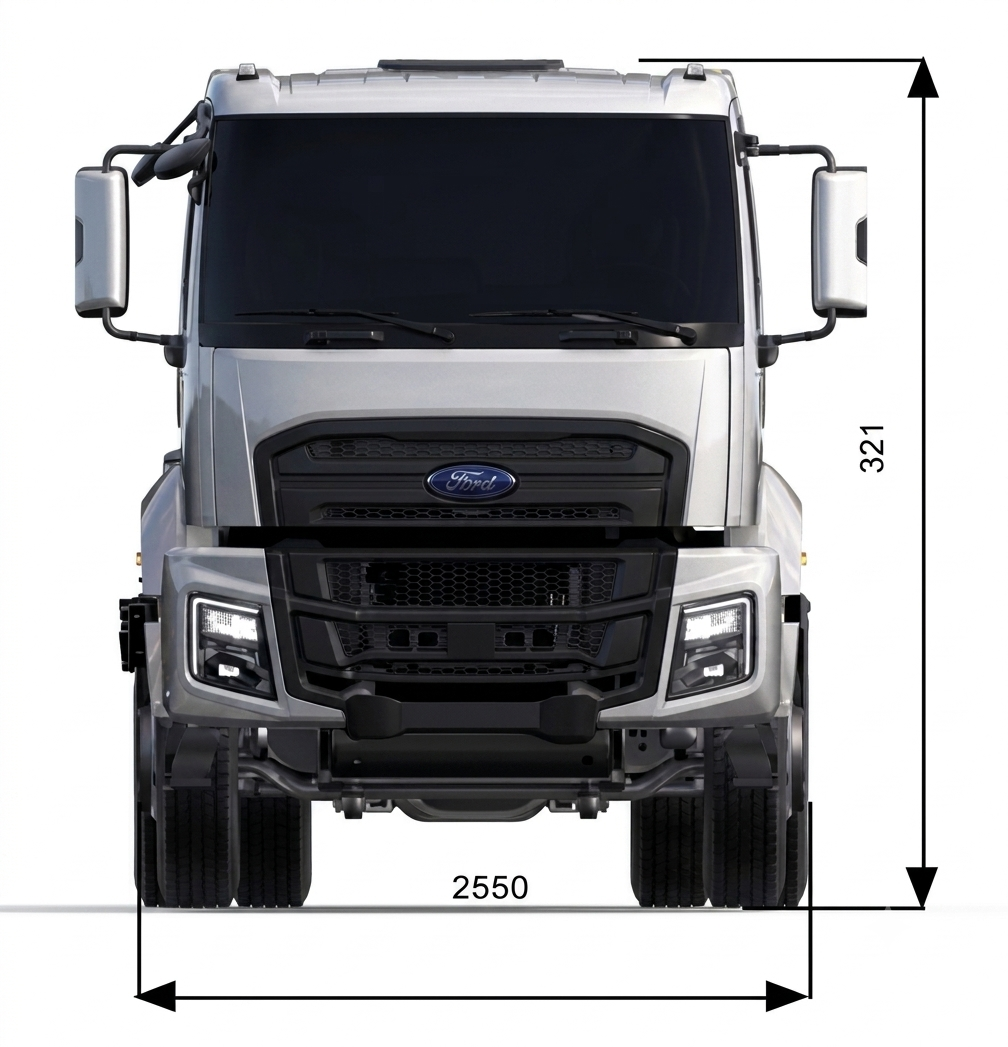

Креслення
Опис
Шасі Ford Trucks 3333 DC — це потужне тривісне вантажне шасі з колісною формулою 6×4, призначене для експлуатації в умовах високих навантажень, будівельних майданчиків, кар’єрів, комунального господарства та спеціалізованих служб. Модель розроблена з урахуванням роботи як на асфальтованих дорогах, так і на важкому покритті, де важливими є тяга, витривалість і надійність.
Автомобіль оснащений дизельним двигуном Ford Ecotorq об’ємом 9,0 л, який розвиває 330 к.с. та 1300 Нм крутного моменту в діапазоні 1200–1700 об/хв. Така характеристика забезпечує впевнену тягу під повним навантаженням і стабільну роботу з важкими кузовними надбудовами. Двигун відповідає екологічному стандарту Euro-5, має великий ресурс та оптимізований для зниження витрати пального.
Габаритні розміри шасі становлять 9217 × 2540 × 3210 мм, а колісна база 4500 мм дозволяє встановлювати широкий спектр надбудов: самоскидні кузови, крани-маніпулятори, бортові платформи, спецтехніку для пожежних та аварійно-рятувальних служб. Монтажна довжина рами 6720 мм значно розширює можливості адаптації автомобіля під індивідуальні задачі.
Вантажопідйомність шасі складає 24 т, при технічно допустимій повній масі 34 т. Посилена рама товщиною 10 мм з межею міцності 500 МПа забезпечує високу стійкість до кручення та довготривалу експлуатацію без деформацій. Балансирна задня підвіска у поєднанні з параболічними передніми ресорами гарантує стабільність і рівномірний розподіл навантаження між осями.
Комфортабельна кабіна з високим дахом і одним спальним місцем обладнана 4-точковою підвіскою, пневмопідвіскою сидіння водія, ефективною шумо- та теплоізоляцією. Високий рівень активної та пасивної безпеки (EBS, ABS, моторне і гірське гальмо) робить Ford Trucks 3333 DC надійним інструментом для щоденної професійної роботи.
|
Категорія / Параметр |
Значення |
|
Основні функції |
|
|
Тип транспортного засобу |
Дорожній вантажний автомобіль |
|
Вісь |
6х4 |
|
Викиди |
Євро 5 |
|
Тип кабіни |
Денна кабіна |
|
Колісна база (мм) |
4500 |
|
Двигун |
|
|
Тип |
Ecotorq 9 літрів |
|
Об'єм (куб. см) |
8974 |
|
Діаметр х хід поршня |
115 мм х 144 мм |
|
Потужність |
330 к.с. (243 кВт) при 1900 об/хв |
|
Крутний момент |
1300 Нм при 1200–1700 об/хв |
|
Ступінь стиснення |
17,6 : 1 |
|
Об'єм масляного бака |
30 |
|
Об'єм |
46 |
|
Коробка передач |
|
|
Сцеплення |
430 мм Однодискове |
|
Механічна коробка передач / Передаточні числа (1-а передача - 9-а передача) |
9+1 швидкість (9,40 - 0,75) |
|
Рульове управління |
|
|
Рульове управління |
Одноконтурна система з підсилювачем |
|
Шасі |
|
|
Товщина шасі |
10 мм з підсиленням |
|
Міцність шасі |
500 МПа |
|
Підвіска (передня/задня) |
Параболічні ресори / Параболічна тандемна підвіска |
|
Вісь |
Зменшення маточини |
|
Передаточне число моста |
4,87 |
|
Шини |
315/80 R 22,5 |
|
Колісний диск |
22,5 х 9 Сталеві |
|
Гальмівна система |
|
|
Гальма (Ø мм х мм довжина) |
430 х 45 - Дисковий гальмо Z-Cam Гальмівна система |
|
Гальмівна система |
Подвійний гальмівний контур - Блок обробки повітря з вбудованим масловіддільником і |
|
Потужність гальма двигуна |
макс. 180 кВт (на рівні двигуна) |
|
Електрична система |
|
|
Акумулятор |
225 А |
|
Генератор / стартер |
130 А / 6,5 кВт |
|
Резервуари |
|
|
Паливний бак |
350 л |
|
Параметр |
Значення / Розподіл по осях |
|
Розміри (мм) |
|
|
Передній звис |
1485 |
|
Колісна база |
4500 |
|
Загальна довжина |
9217 |
|
Відстань між центрами 2-ї та 3-ї коліс |
1350 |
|
Загальна довжина кабіни |
1827 |
|
Загальна висота автомобіля |
3210 |
|
Загальна ширина автомобіля (без дзеркал) |
2540 |
|
Ширина шасі |
770 |
|
Задній звис |
1745 |
|
Корисна довжина шасі |
672 |
|
Висота шасі - спереду |
1144 |
|
Висота шасі - ззаду |
1146 |
|
Кліренс - спереду |
37 |
|
Кліренс - ззаду |
258 |
|
Вага (кг) |
1. Вісь |
2. Вісь |
3. Вісь |
Загальна |
|
Технічно допустимі ваги |
8000 |
13400 |
13400 |
34800* |
|
Вага без навантаження |
4863 |
2263 |
2292 |
9418 |
|
Вантажопідйомність |
3137 |
11137 |
11108 |
24582 |
Особливості
✅ Потужний двигун 330 к.с. / 1300 Нм
-
стабільна робота з важкими надбудовами
✅ Колісна формула 6×4
-
висока прохідність у складних умовах
✅ Посилена рама 10 мм, 500 МПа
-
витривалість і довгий ресурс
✅ Велика монтажна довжина 6720 мм
-
універсальність встановлення кузовів
✅ Висока кабіна зі спальним місцем
-
комфорт для міжміських перевезень
✅ Сучасні системи безпеки:
-
EBS, ABS, моторне та гірське гальмо
✅ Великий алюмінієвий бак 410 л
-
мінімум заправок
✅ Надійна балансирна підвіска
-
рівномірний розподіл навантаження
✅ Адаптація під спецтехніку:
-
КОМ, ADR, пожежні та комунальні пакети
