Компанія "Київспецтех" пропонує вам екскаватор-навантажувач JCB модельного ряду 4CX Sitemaster з ковшами місткістю 1,1 м³ та 0,3 м³ та інтегрованим шасі. Екскаватор-навантажувач оснащений двигуном JCB Dieselmax 4,4 л., потужністю 100 к.с. або 74 кВт при 2 200 об/хв. Колісна база 4CX Sitemaster становить 2 220 мм. Загальна вага екскаватора-навантажувача 8578 кг. Габаритні розміри екскаватора-навантажувача 5910х2360х3620 мм.
Габаритні розміри
Геометрична прохідність
Робочі параметри фронтального навантажувача (ківш загального призначення / ківш 6 в 1)
Робочі параметри фронтального навантажувача при роботі з вилами (вила встановлені на ковші 6 в 1 / вила встановлені на зчіпному пристрої)
Робочі параметри екскаваторного обладнання (стандартна рукоятка)
Опис
Маневреність
Рульова система повністю гідрофікована. У разі зупинки двигуна працює аварійна система кермового керування. Передбачені три режими рульового управління: поворот двох коліс, поворот чотирьох коліс в протилежні сторони і поворот чотирьох коліс в одну сторону. Режими керування можна вибрати за допомогою трипозиційного перемикача на передній панелі.
Коробка передач
Коробки передачJCВ спроектовані та розраховані спеціально для встановлення на екскаватори-навантажувачі. Синхронізована, чотиришвидкісна коробка передачJCВ Syncroshuttle з електричним керуванням гідротрансформатором дозволяє на ходу плавно перемикати передачі. Коробка передачJCB Powershift з одним важелем перемикання передач та реверсу на рульовій колонці. Один електричний перемикач передач та реверсу дозволяє швидко та плавно змінювати швидкість та напрямки руху машини під навантаженням.
Передній міст
Передній містJCB розроблений спеціально для встановлення на екскаваторах-навантажувачах та розрахований застосування різних типів шин
Зажній міст
Задній міст JCB розроблений спеціально для встановлення на екскаваторах-навантажувачах та розрахований на застосування шин різних типів.
Кабіна
Кабіна FORPS/ROPS захищає оператора від падаючих предметів та у разі перекидання машини. Велика площа скління 6,4 м2 та вдалий дизайн кабіни створюють гарний огляд, забезпечуючи безпеку оператора. Кабіна відповідає стандартам ISO 3471 та 3449 (SAE JI040 b J23I).
-
Повністю регульоване сидіння у поєднанні з ергономічним розташуванням органів управління
-
Найнижчий рівень шуму в кабіні
-
Радіо в стандартній комплектації плюс 2 динаміки для стерео звуку
-
Легкий доступ до кабіни через два двері.
-
Стандартна комплектація включає: ремінь безпеки, 3-х соростний кондиціонер, омивачі переднього і заднього скла, задній і передній сигнал, дзеркала заднього виду, підлога, що легко чиститься.
-
Панель приладів розташована праворуч і обладнана додатковою кришкою, яка захищає її від пошкоджень.
-
На панелі знаходяться: покажчик кількості обертів, лічильник мотогодин, покажчик рівня палива, покажчик температури охолоджуючої рідини, цифровий лічильник
пройденого шляху, годинник
-
Кондиціонер встановлюється до кабіни додатково. Він забезпечує відмінне охолодження, особливо якщо робота здійснюється у спеку.
-
Механічна підвіска сидіння забезпечує оператору додатковий комфорт.
-
Є можливість додаткового встановлення сидіння на підвісці з підігрівом, яке забезпечує додатковий комфорт. Сидіння з автоматичною
компенсацією залежно від ваги оператора. У
-
кабіні є машина для приготування напоїв.
-
Обігрів лобового скла видаляє намерзлий лід за лічені секунди
Гальмівна система
Гальмівна система забезпечує надійне та ефективне гальмування машини. Дискові гальма, що саморегулюються, розташовані в масляній ванні кратера моста, завдяки чому не перегріваються і забезпечують ефективне гальмування при великому терміні служби.
-
Гальмування чотирма колесами
-
Педалі гальма забезпечують вужчий радіус повороту та гарантують відмінну керованість на слизькій поверхні
-
Автоматична компенсація забезпечує „пряме” гальмування машини
-
Резервний акумулятор забезпечує максимальну безпеку в будь-яких умовах і у разі якщо зламаний двигун застосовує 4-х колісне гальмування
-
Збільшений відступ у гальмівному пакеті зменшує тертя та дозволяє економити паливо
-
Гальмівна система використовує олію основної гідравлічної системи, що усуває необхідність в окремому резурвуарі олії для гальм, що знижує витрати на обслуговування
-
Гальма мають попрорційне гальмівне зусилля по всьому ходу педалі
-
Діаметр диска 220 мм, площа тертя одного гальма 1290 см2
-
Інтегральний томоз розташований на вихідному валу коробки передач. Гальмо утримує машину на ухилі 1:3 і регулюється з кабіни. При вимиканні гальма стоянки трансмісія автоматично розмикається, що призводить до зниження зносу накладних гальмівних колодок. 5 гальмівних дисків із зовнішнім діаметром 127 мм. Площа тертя кожного диска 47,65 см, загальна площа тертя 476,5 см2

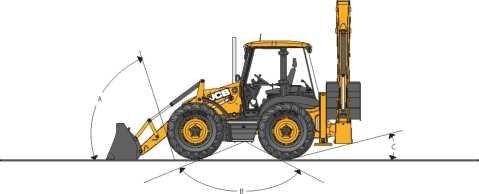

Прохідність
А – Кут в'їзду 74о
В – Кут при вершині перешкоди між колесами 118о
С – Кут з'їзду 19о
Комплектація
1 Керування важелями
2 КПП - JCB Powershift – напівавтоматична
3 Колеса 440/80-28
4 Вантажопідйомне кільце, встановлене на тягу екскаватора
5 Кабіна з тонованими вікнами і обігрівачем
6 Кондиціонер повітря
7 Регульоване крісло оператора що амортизується та коригується по вазі
8 Підголівник
9 Радіо підготовка
10 Освітлення номерного знаку
11Підсилені мости та диференціал підвищеного тертя на задньому мості (LSD)
12SRS – система компенсації коливань фронтального ковша під час руху
13RTD – система повернення фронтального ковша до початку роботи
14Блок підігріву двигуна від зовнішньої електромережі
15Інструкція з експлуатації
16 Система супутникового моніторингу JCB LiveLink

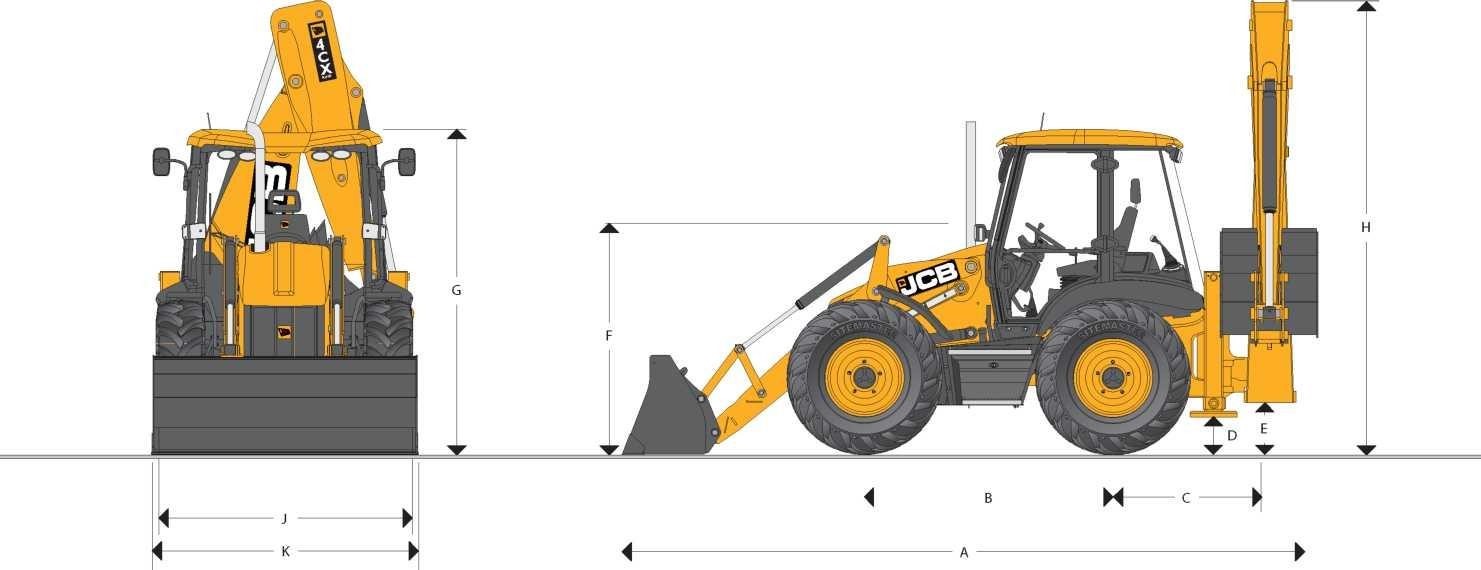

Габаритні розміри
|
Модель |
4CX Sitemaster |
|
Габаритна довжина |
5,91 |
|
Колісна база |
2,22 |
|
Відстань від осі поворотної колонки до осі заднього моста |
1,36 |
|
Дорожній просвіт від опор |
0,34 |
|
Дорожній просвіт від поворотної колонки |
0,50 |
|
Висота центру рульового колеса |
1,88 |
|
Модель |
4CX Sitemaster |
|
Висота даху кабіни |
3,03 |
|
Габаритна висота |
3,62 |
|
Габаритна ширина |
2,36 |
|
Ширина ковша - стандарт |
2,33 |
|
Ширина ковша - додатково |
2,44 |
Навантажувач
|
Висота осі шарніру ковша |
3,46 м |
3,46 м |
|
Виліт осі шарніру ковша |
0,41 м |
0,41 м |
|
Виліт кромки ковша на рівні землі |
1,42 м |
1,39 м |
|
Максимальний виліт піднятого ковша |
1.21 м |
1,17 м |
|
Виліт піднятого ковша під час розвантаження |
0,82 м |
0,76 м |
|
Глибина копання |
0,14 м |
0,18 м |
|
Кут закидання ковша |
45° |
45° |
|
Кут розвантаження |
45° |
45° |
|
Ширина розкриття щелеп |
_ |
0,95 м |
|
Сила натиску на кромці ковша |
6227 кгс |
6590 кгс |
|
Сила натиску на стрілі |
5936 кгс |
5730 кгс |
|
Номінальна вантажопідйомність |
4638 кг |
4378 кг |
|
Сила стиснення щелеп |
- |
2945 кгс |
|
4СХ |
• |
• |
|
4СХ Super |
• |
• |
|
4СХ Sitemaster |
|
• |
|
4СХ Super Sitemaster |
|
• |
Геометрична прохідність
|
Модель |
4CX (Всі моделі) |
|
Кут в'їзду |
74° |
|
Кут рампи |
118° |
|
Кут з'їзду |
19° |
Двигун
|
Модель |
4CX Всі моделі |
|
|
Екологічний клас |
Stage II |
|
|
Виробник |
JCB |
|
|
Наддув |
Турбонаддув та інтеркулер |
|
|
Робочий об'єм |
л |
4,4 |
|
Кількість циліндрів |
4 |
|
|
Диаметр циліндра |
мм |
103 |
|
Хід поршня |
мм |
132 |
|
Номінальні оберти двигуна |
об/хв |
2200 |
|
Потужність |
||
|
Номінальна за стандартом ISO 14396( повна за стандартом SAE J1995) |
кВт/к.с. |
74,2/100 |
|
Обертьальний момент |
||
|
Максимальний обертальний момент |
нм |
425 |
|
Частота при максимальному обертальному моменті |
об/хв |
13000 |
Електричні компоненти і контрольно-вимірювальні прилади
|
Прилади |
Тахометр, датчик температури охолоджуючої рідини двигуна, датчик рівня пального, лічильник мотогодин, годинник. |
|
Система попереджень |
Аудіовізуальна система контролю тиску масла в двигуні, наявності води в паливі, тиску і температури масла в коробці передач, положення стоянкового гальма, засміченості повітряного фільтра, заряду АКБ.. |
|
Акумулятор |
110 Ач, струм холодного пуску: 900 А. |
|
Електрична підготовка |
Динаміки радіоприймача, маячок. |
|
Звуковой сигнал |
Кнопки вмикання спереду й позаду. |
|
Генератор |
95 А. |
|
Передні робочі фари |
4, регульовані. |
|
Задні робочі фари |
4, регульовані. |
Системи забезпечення роботи двигуна
|
Тип пального |
Дизельне |
|
Паливний фільтр |
Фільтр-вологовіддільник грубого і тонкого очищення. |
|
Повітряний фільтр |
Сухого типу, двоступеневий. Перша ступінь циклонного типу з єжекційним самоочищенням, друга ступінь тонкого очищення. |
|
Масляний фільтр |
Нагвинчуваний повнопотоковий фільтр.. |
Коробка передач
|
Кількість керованих коліс і двигун машини |
Поворот двох коліс, 68,6 кВт/92 к.с. |
Поворот двох коліс, 74,2 кВт/100 к.с. |
Поворот всіх коліс, 68,6 кВт/92 к.с. |
Поворот всіх коліс, 74,2 кВт/100 к.с. |
|||||
|
Виробник |
JCB |
JCB |
JCB |
JCB |
JCB |
JCB |
JCB |
JCB |
JCB |
|
Тип |
Механічна |
Напівавтоматична |
Автоматична |
Напівавтоматична |
Автоматична |
Механічна |
Напівавтоматична |
Напівавтоматична |
Автоматична |
|
Перемикання передач |
Ручне |
Сервопривод |
Сервопривод |
Сервопривод |
Сервопривод |
Ручне |
Сервопривод |
Сервопривод |
Сервопривод |
|
Блокування гідротрансформатора |
Недоступно |
Опція |
Опція |
Опція |
Опція |
Недоступно |
Опція |
Опція |
Опція |
|
Передача 1, км/ч |
6,2 |
5,4 |
5,1 |
5,4 |
5,1 |
5,7 |
4,9 |
5,0 |
4,9 |
|
Передача 2, км/ч |
10,0 |
10,0 |
8,6 |
10,0 |
8,6 |
9,1 |
8,6 |
9,3 |
8,1 |
|
Передача 3, км/ч |
21,3 |
22,5 |
11,6 |
22,5 |
11,6 |
19,6 |
19,8 |
21,5 |
11 |
|
Передача 4, км/ч |
40 |
40 |
18,7 |
40 |
18,7 |
40 |
40 |
40 |
17,7 |
|
Передача 5, км/ч |
- |
- |
31,3 |
- |
31,1 |
- |
- |
- |
29,6 |
|
Передача 6, км/ч |
- |
- |
40 |
- |
40 |
- |
- |
- |
40 |
Експлуатаційна маса
|
Модель |
4CX Sitemaster |
|
Стандартная рукоять |
- |
|
|
8578 кг |
Кермове управління
|
Модель |
4CX Всі моделі |
|
Керований міст |
Передній та задній |
|
Радіус повороту по зовнішньому колесу — без застосування гальмування |
9,1 м |
|
Радіус повороту по ковшу — без застосування гальмування |
10,7 м |
|
Радіус повороту по зовнішньому колесу — із застосуванням гальмування |
8,0 м |
|
Радіус повороту по ковшу — із застосуванням гальмування |
9,5 м |
Заправні ємності
|
Модель |
4CX (всі моделі) |
|
|
Система охолодження |
л |
18,5 |
|
Паливний бак |
л |
160 |
|
Моторне мастило із фільтром |
л |
15 |
|
Коробка передач із фільтром |
л |
16 |
|
Задній міст |
л |
16 |
|
Передній міст |
л |
16 |
|
Гідравлічна система включно з баком |
л |
117 |
Гідравлічна система
|
Продуктивність насосів |
4CX, 4CX Sitemaster |
|
Система з відкритим центром (шестерен- частий насос) при 1700 об/хв |
|
|
Важільне керування |
|
|
Насоси 1 і 3, л/хв |
80 |
|
Насос 2, л/хв |
64 |
|
Система із закритим центром (поршневий насос) при 2200 об/хв |
|
|
Сервокерування Advanced EasyControl, л/хв |
165 |
|
Максимальний тиск, бар |
251 |

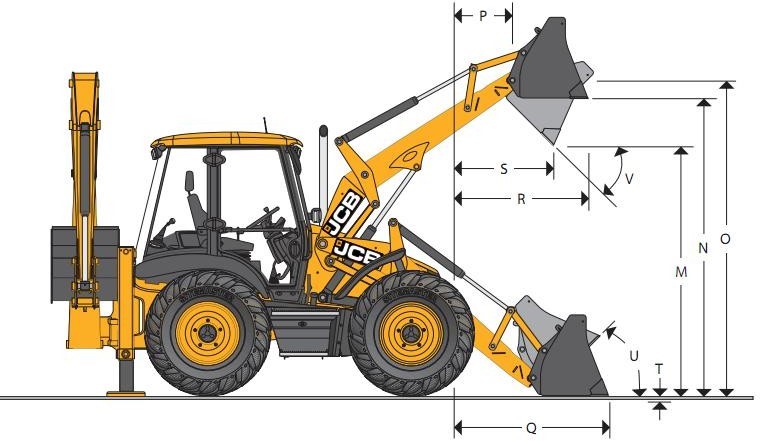

Робочі параметри фронтального навантажувача
|
4CX (Всі моделі) |
|||
|
Параметр |
Ківш загального призначення |
Ківш «6 в 1» |
|
|
Висота розвантаження |
м |
2,69 |
2,69 |
|
Висота завантаження поверх бортів |
м |
3,21 |
3,18 |
|
Висота шарніра ковша навантажувача |
м |
3,46 |
3,46 |
|
Виліт шарніра ковша |
м |
0,41 |
0,41 |
|
Виліт на рівні землі (різальна кромка у горизонтальному положенні) |
м |
1,42 |
1,39 |
|
Макс. виліт при повному підйомі |
м |
1,21 |
1,17 |
|
Виліт при повному підйомі та повному розвантажнні |
м |
0,82 |
0,76 |
|
Глибина копання |
м |
0,14 |
0,18 |
|
Кут повороту ковша на рівні землі |
град. |
45° |
45° |
|
Кут перекидання ковша |
град. |
45° |
45° |
|
Ширина розкриття щелепи ковша |
м |
- |
0,95 |
Вантажопідйомні та силові характеристики фронтального навантажувача
|
Модель |
4CX (Всі моделі) |
|
|
Параметр |
Ківш загального призначення |
Ківш «6 в 1» |
|
Зусилля виривання, що створюється гідроциліндрами ковша |
6227 кгс |
6590 кгс |
|
Зусилля виривання, що створюється гідроциліндрами стріли |
5936 кгс |
5730 кгс |
|
Номінальна вантажопідйомність — ширина рами 2,24 м |
– |
– |
|
Номінальна вантажопідйомність — ширина рами 2,35 м |
4638 кг |
4378 кг |
|
Зусилля затиску щелепи ковша |
– |
2945 кгс |

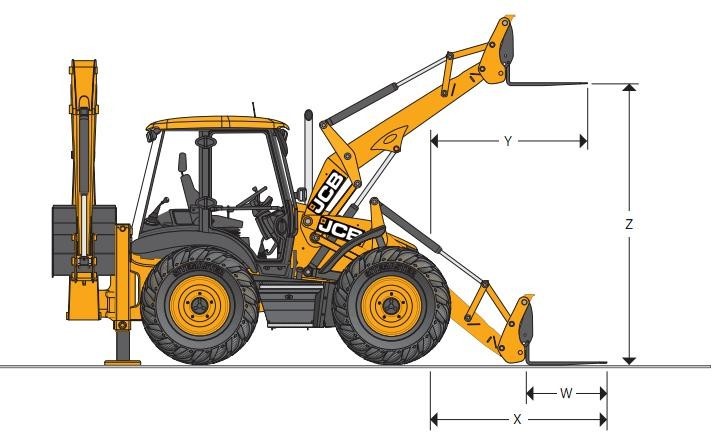

Робочі параметри фронтального навантажувача при роботі з вилами
|
4CX (Всі моделі) |
|||
|
Параметр |
Вила, встановлені на ковші «6 в 1» |
Вила, встановлені на зчіпному пристрої» |
|
|
Довжина ікла |
м |
1,1 |
1,1 |
|
Ширина клыкаікла |
м |
0,08 |
0,08 |
|
Виліт вил на рівні землі |
м |
2,68 |
2,13 |
|
Виліт вил при повному підйомі |
м |
2,30 |
1,76 |
|
Висота підйому вил — макс |
м |
2,90 |
3,28 |
|
Відстань між іклами — мін |
м |
0,2 |
0,2 |
|
Відстань між іклами — макс |
м |
2,17 |
1,03 |
|
ГВантажопідйомність при положенні центру ваги вантажу на відстані 500 мм від спинки вил |
кг |
1000 |
2000 |
Навісне обладнання фронтального навантажувача - ковші з прямим кріпленням стріли
|
Об'єм (за стандартом SAE), м3 |
||||
|
Параметр |
Ківш загального призначення |
універсальний ківш «6 в 1» |
||
|
Ширина, мм |
Номінальний |
Геометричний |
Номінальний |
Геометричний |
|
2235 |
1,0 |
0,83 |
1,0 |
0,76 |
|
2350 |
1,1 |
0,91 |
1,2 |
1,02 |
|
2350, тільки для 4CX |
1,3 |
1,19 |
1,2 |
1,02 |
|
2440, тільки для 4CX |
- |
- |
1,3 |
1,19 |

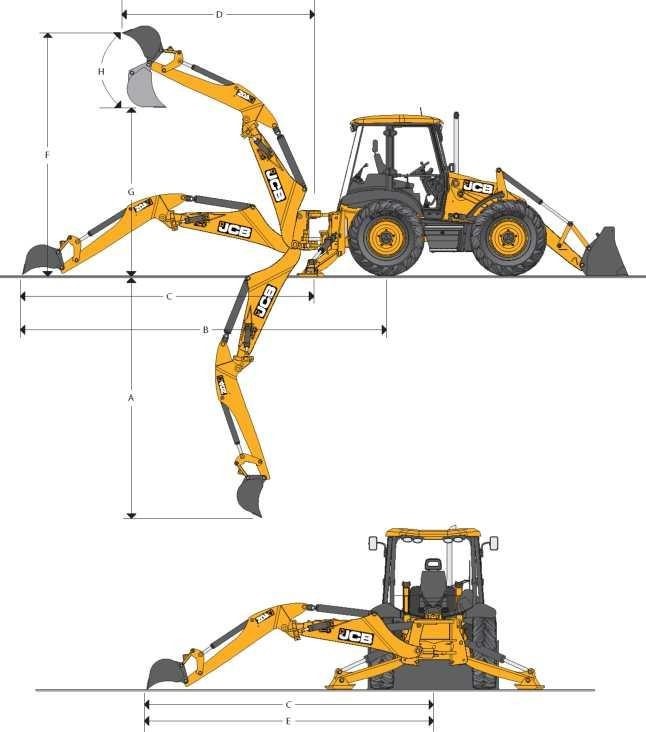

Робочі параметри екскаваторного обладнання
|
Параметр |
4CX, 4CX Sitemaster |
||
|
Телескопічна рукоятка |
|||
|
Макс. глибина копання (за стандартом SAE) |
м |
Висунута Втягнута |
5,53 4,32 |
|
Максимальна глибина копання, пласке дно 0,6 м |
м |
Висунута |
5,50 |
|
(за стандартом SAE) |
|
Втягнута |
4,29 |
|
Максимальна глибина копання, — ківш |
м |
Висунута |
5,88 |
|
з глибоким профілем |
|
Втягнута |
4,67 |
|
Максимальний виліт від осі заднього колеса |
м |
Висунута Втягнута |
7,88 6,74 |
|
Максимальний виліт від осі повороту каретки |
м |
Висунута Втягнута |
6,54 5,40 |
|
|
м |
Висунута |
3,75 |
|
поворотної осі каретки |
|
Втягнута |
2,82 |
|
Боковий виліт - до осі симетрії машини |
м |
Висунута Втягнута |
7,16 6,02 |
|
|
м |
Висунута Втягнута |
6,26 5,45 |
|
Максимальна висота завантаження |
м |
Висунута Втягнута |
4,73 3,84 |
|
|
м |
Висунута Втягнута |
4,28 3,39 |
|
Зміщення каретки |
м |
|
1,16 |
|
Максимальний поворот ковша |
201° |
||
Вантажопідйомні та силові характеристики екскаваторного обладнання
|
4CX, 4CX Sitemaster |
||
|
Параметр |
Телескопічна рукоять |
|
|
Зусилля копання, що створюється гідроциліндрами ковша |
Швидкість Потужність |
5385 кгс 6228 кгс |
|
Зусилля копання, що створюється гідроцилінд-ром рукоятки Вантажопідйомність на максимальному вильоті |
Висунута Втягнута |
2729 кгс 3903 кгс |
|
Вантажопідйомність на максимальному вильоті |
Висунута |
1082 кг |
|
Втягнута |
1885 кг |
|
