Компанія "Київспецтех" пропонує вам екскаватор-навантажувач JCB модельного ряду 3CX моделі Contractor з ковшами місткістю 1,1 м³ та 0,3 м³ та інтегрованим шасі. Екскаватор-навантажувач оснащений двигуном потужністю 94 к.с. при 2 200 об/хв. Колісна база JCB 3CX Contractor становить 2 170 мм. Загальна вага екскаватора-навантажувача 8100 кг. Габаритні розміри екскаватора-наватажувача 5620х2350х3610 мм.

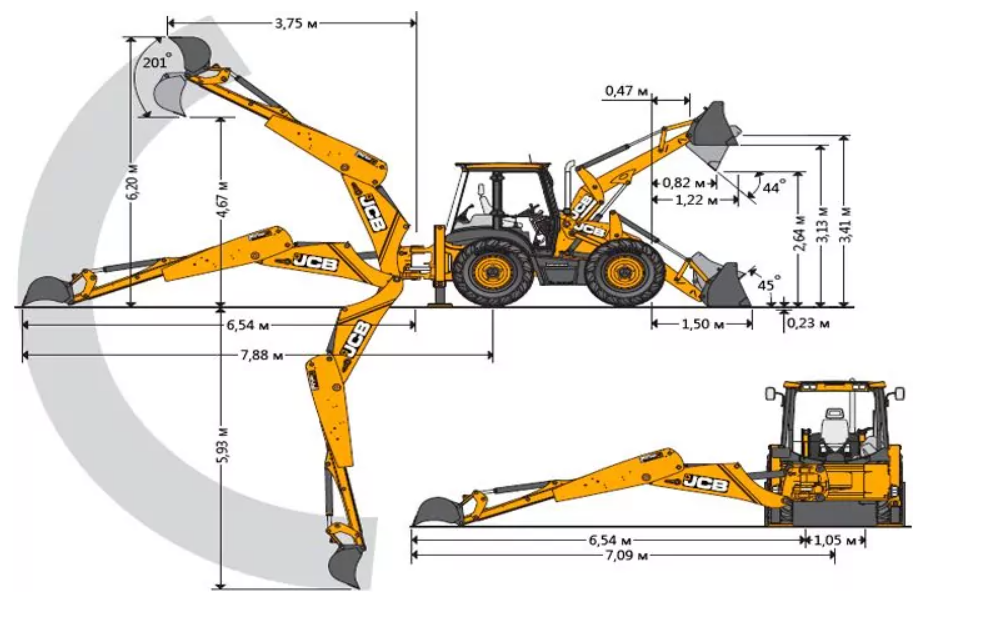

Габаритні розміри
Робочі параметри фронтального навантажувача, ківш загалного признаяення
Робочі параметри фронтального навантажувача, ківш 6 в 1
Робочі параметри еккаваторного обладнання, телескопічна рукоятка висунута/втягнута
Робочі параметри фронтального навантажувача при роботі з вилами, вила встановлені на ковщші 6 в 1
Робочі параметри фронтального навантажувача при роботі з вилами, вилав встановлені на зчіпному пристрої
Опис
Модель 3CX Contractor оснащений економічним двигуном JCB Dieselmax, потужностю 68,6 кВт. Це ефективний та економічний двигун, десятки тисяч яких використовують в різних галузях по усьому світу. Двигун Dieselmax видає пікову потужність та крутний момент на низьких обертах, що забезпечує високу економічність та видатну продуктивність.
Опціональна телескопічна рукоять забезпечує збільшення вильоту стріли та глибини копання на 1,2 м. Це зменшує необхідність переміщення машини та забезпечує більшу економічність.
Екскаватор-навантажувач JCB 3СХ Contractor обладнаний механічною системою компенсації куту нахилу ковша при підйомі стріли, що виключає розсип матеріалу при навантаженні. Гідросистема, встановлена на цих моделях екскаваторів-навантажувачів, забезпечує максимальну вантажопідйомність та зусилля відриву на шестиопераційних ковшах та ковшах загального призначення ємкістю від 1 до 1,3 куб.м., а також при використанні вантажних вил.
Перемикач передач та реверса, встановлений на рульовый колонці, дозволяє на ходу (без зупинки машини) швидко та плавно змінювати швидкість та направлення руху екскаватора-навантажувача, при різноманітних умовах роботи (під навантаженням та без).
Габаритні розміри
|
(A) Транспортна довжина |
5,62 м |
|
(B) Колісна база |
2,17 м |
|
(C) Відстань від осі повороту стріли до заднього моста |
1,36 м |
|
(D) Дорожній просвіт по опорах |
0,37 м |
|
(E) Дорожній просвіт по каретці стріли |
0,52 м |
|
(F) Висота по центру рульового колеса |
1,94 м |
|
(G) Висота по даху кабіни |
3,03 м |
|
(H) Повна габаритна висота |
3,61 м |
|
(J) Ширина рами |
2,35 м |
|
(K) Ширина ковша |
2,35 м |
Геометрична прохідність
|
(L) Кут в'їзду |
66° |
|
(М) Кут рампи |
120° |
|
(N) Кут з'їзду |
20° |
Двигун
|
Модель |
3CX Sitemaster, Contractor |
|
|
Екологічний клас |
Stage II |
|
|
Виробник |
JCB |
|
|
Наддув |
Турбонаддув та інтеркулер |
|
|
Робочий об'єм |
л |
4,4 |
|
Кількість циліндрів |
4 |
|
|
Диаметр циліндра |
мм |
103 |
|
Хід поршня |
мм |
132 |
|
Номінальні оберти двигуна |
об/хв |
2200 |
|
Потужність |
||
|
Номінальна за стандартом ISO 14396( повна за стандартом SAE J1995) |
кВт/к.с. |
74,2/100 |
|
Обертальний момент |
||
|
Максимальний обертальний момент |
нм |
425 |
|
Частота при максимальному обертальному моменті |
об/хв |
13000 |
Електричні компоненти та контрольно-вимірювальні прилади
|
Прилади |
Тахометр, датчик температури охолоджуючої рідини двигуна, датчик рівня палива, лічильник мотогодин, годинник. |
|
Система попереджень |
Аудіовізуальна система контролю тиску масла в двигуні, наявності води в паливі, |
|
Акумулятор |
110 А · год, струм холодного пуску: 900 А. |
|
Електрична підготовка |
Динаміки радіоприймача, маячок |
|
Звуковий сигнал |
Кнопки увімкнення спереду та ззаду |
|
Генератор |
95 А |
|
Передні робочі фари |
4, регульовані |
|
Задні робочі фари |
4, регульовані |
Системи забезпечення роботи двигуна
|
Тип палива |
Дизель |
|
Паливний фільтр |
Фільтр-вологовідділювач грубої та тонкої очистки |
|
Повітряний фільтр |
Сухого типу, двоступінчастий. Перший ступінь циклонного типу з ежекційним самоочищенням, другий ступінь тонкого очищення. |
|
Масляний фільтр |
Наповнюється повнопоточний фільтр. |
Експлуатаційна маса
|
Стандартна рукоятка |
7702 кг |
|
Телескопічна рукоять |
8102 кг |
*Значення наведені для машини, оснащеної фронтальним ковшем «6 в 1» та екскаваторним ковшем загального призначення шириною 600 мм, з урахуванням повністю заправленого паливного бака та маси оператора. Фактична маса залежить від комплектації машини.
Коробка передач
|
Кількість керованих коліс і двигун машини |
Поворот двох коліс, 74,2 кВт/100 к.с. |
Поворот всіх коліс, 74,2 кВт/100 к.с. |
||
|
Виробник |
JCB |
JCB |
JCB |
JCB |
|
Тип |
Напівавтоматична |
Автоматична |
Напівавтоматична |
Автоматична |
|
Перемикання передач |
Сервопривод |
Сервопривод |
Сервопривод |
Сервопривод |
|
Блокування гідротрансформатора |
Опція |
Опція |
Опція |
Опція |
|
Передача 1, км/ч |
5,4 |
5,1 |
5,0 |
4,9 |
|
Передача 2, км/ч |
10,0 |
8,6 |
9,3 |
8,1 |
|
Передача 3, км/ч |
22,5 |
11,6 |
21,5 |
11 |
|
Передача 4, км/ч |
40 |
18,7 |
40 |
17,7 |
|
Передача 5, км/ч |
- |
31,1 |
- |
29,6 |
|
Передача 6, км/ч |
- |
40 |
- |
40 |
Заправні ємності
|
Система охолодження |
18,5 л |
|
Паливний бак |
160 л |
|
Моторна олія з фільтром |
15 л |
|
Коробка передач із фільтром |
16 л |
|
Задній міст |
16 л |
|
Передній міст |
16 л |
|
Гідравлічна система, включаючи бак |
117 л |
Гідравлічна система
|
Система з відкритим центром (шестеренні насоси) при 1750 об/хв. |
|
|
Важельне керування |
|
|
Насос 1, л/хв. |
63 |
|
Насоси 2 та 3, л/хв. |
81 |
|
Система із закритим центром (поршневий насос) при 2200 об/хв. |
|
|
Сервоуправління Advanced EasyControl, л/хв. |
165 |
|
Максимальний тиск, бар |
251 |
Робочі параметри екскаваторного обладнання
|
3CX, 3CX Sitemaster, 3CX Contractor |
||
|
Телескопічна рукоятка |
||
|
Макс. глибина копання (за стандартом SAE) |
Висунута Втягнута |
5,46 м 4,24 м |
|
Максимальна глибина копання, пласке дно 0,6 м |
Висунута |
5,43 м |
|
(за стандартом SAE) |
Втягнута |
4,21 м |
|
Максимальна глибина копання, — ківш |
Висунута |
5,97 м |
|
з глибоким профілем |
Втягнута |
4,75 м |
|
Максимальний виліт від осі заднього колеса |
Висунута Втягнута |
7,87 м 6,72 м |
|
Максимальний виліт від осі повороту каретки |
Висунута Втягнута |
6,52 м 5,37 м |
|
|
Висунута |
3,66 м |
|
поворотної осі каретки |
Втягнута |
2,74 м |
|
Боковий виліт - до осі симетрії машини |
Висунута Втягнута |
7,09 м 5,94 м |
|
|
Висунута Втягнута |
6,35 м 5,53 м |
|
Максимальна висота завантаження |
Висунута Втягнута |
4,72 м 3,84 м |
|
|
Висунута Втягнута |
4,32 м 3,4 м |
|
Зміщення каретки |
1,16 |
|
|
Максимальний поворот ковша |
201° |
|
Вантажопідйомні та силові характеристики екскаваторного обладнання
|
3CX Contractor |
||
|
Телескопічна рукоять |
||
|
|
Швидкість Потужність |
5385 кгс 6228 кгс |
|
Зусилля копання, що створюється гідроцилінд-ром рукоятки Вантажопідйомність на максимальному вильоті |
Висунута Втягнута |
2255/ 2729* кгс 3225/ 3903* кгс |
|
Вантажопідйомність на максимальному вильоті |
Висунута |
719/ 1082* кг |
|
Втягнута |
1451/ 1885* кг |
|
