Навантажувач B730 серії R – це універсальний інструмент для вирішення будь- яких завдань. Він відрізняється неперевершеним поєднанням потужності, міцності, працездатності та простоти в обслуговуванні. Модель має кілька конфігурацій для будівництва, дорожніх робіт, комунального господарства та підрядних послуг.

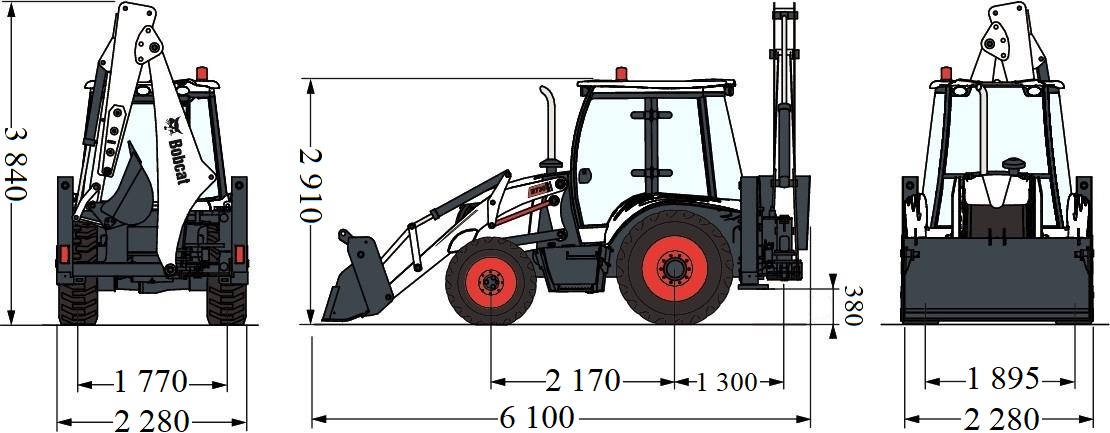

Креслення
Опис
Колісний екскаватор-навантажувач Bobcat B730R призначений для використання в будівельній, сільськогосподарській та комунальній галузях. Його універсальність обумовлена поєднанням екскаватора та навантажувача. Модель підходить для виконання наступних видів робіт:
-
копання котлованів та траншей;
-
переміщення сипучих матеріалів в межах робочої площадки;
-
завантаження на самоскиди;
-
розвантаження різних матеріалів;
-
благоустрій території та інше.
Обладнання:
-
Функція плаваючий ківш
-
телескопічна рукоять
-
обігрівач
-
кондиціонер
-
ROPS / FOPS Закрита кабіна
-
Механічна підвіска сидіння з ременем безпеки
-
Підлокітник
-
Сонцезахисна шторка
-
Очищувач переднього і заднього скла
-
Радіо підготовка
-
Роз'єм USB 2.0
-
Регульована рульова колонка
-
Ручка рульового колеса
-
8 робочих фар (4 спереду, 4 ззаду)
-
2 фари дорожнього освітлення
-
Внутрішні і зовнішні дзеркала заднього виду
-
Проблисковий маячок
-
Сигнал заднього ходу
-
Задній обігрівач вітрового скла
-
Ківш навантажувача 6в1
-
Привід на всі колеса 4WD
-
Захисні щитки від бруду
-
Захист валу приводу переднього моста
-
Додаткова гідролінія
|
Експлуатаційна вага, кг |
8330 |
|
Габаритні розміри (ДхШхВ), мм |
6100х2284х3840 |
|
Двигун |
|
|
Модель |
Perkins/1104C-44T (Tier 2) |
|
Потужність, к.с. (кВт) при об/хв. |
74.5 (100) при 2200 |
|
Об’єм, л. |
4.40 |
|
Максимальний крутний момент, Нм |
408,0 при 1350 об/хв. |
|
Тип |
4-х циліндровий, дизельний двигун із водяним охолодженням, з турбонаддувом |
|
Технічні характеристики |
|
|
Фронтальний ківш 6 в 1, м3 |
1,10 |
|
Зусилля відриву, кН |
81,5 |
|
Максимальна вантажопідйомність на максимальній висоті, кг |
3500 |
|
Ківш задньої лопати, м3 |
0,2 |
|
Ширина ковша задньої лопати, мм |
600 |
|
Зусилля відриву на ковші, кН |
59,10 |
|
Зусилля відриву на рукояті, кН |
31,80 |
|
Трансмісія |
|
|
Модель |
Carraro |
|
Тип |
Synchro Shuttle/Autoshift |
|
Швидкість руху |
|
|
Швидкість руху 1 вперед/назад, км/год |
6,5/7,0 |
|
Швидкість руху 1 вперед/назад, км/год |
11,0/12,0 |
|
Швидкість руху 1 вперед/назад, км/год |
26,0/30,0 |
|
Швидкість руху 1 вперед/назад, км/год |
40,0/0,0 |
|
Передній міст |
|
|
Модель |
Carraro |
|
Привід |
4WD (повний) |
|
Самоблокування |
стандартно |
|
Кут кочення, 0 |
20,0 |
|
Задній міст |
|
|
Модель |
Carraro |
|
Блокування диференціала |
Електро-гідравлічне блокування диференціала |
|
Гідравлична система |
|
|
Тип |
Система з відкритим центром |
|
Насос |
Шестеренний насос тандемного типу |
|
Максимальний потік, л/хв |
90,0+64,0 |
|
Тиск в системі, Бар |
250,00 |
|
Управління задньою лопатою |
Механічне |
|
Управління переднім ковшем |
Джойстик |
|
Рульове керування |
|
|
Тип |
2WS |
|
Радіус по шинах, мм |
9500 |
|
Радіус по ковшу, мм |
12320 |
|
Гальма |
|
|
Тип |
Гідравлічні багатодискові гальма мокрого типу |
|
Парковочне |
Механічне на задній осі |
|
Шини |
|
|
Передні / Задні |
12.5-18 / 16.9-28 |
|
А |
Макс. глибина копання, мм |
4 600/5 800* |
|
В |
Макс. виліт стріли від задньої осі, мм |
7 000/8 100* |
|
С |
Макс. виліт стріли на рівні землі до осі каретки екскаватора, мм |
5 700/6 800* |
|
D |
Макс. висота копання, мм |
5 600/6 450* |
|
Е |
Макс. висота розвантаження, мм |
3 850/4 700* |
|
F |
Висота розвантаження, мм |
1 800/2 650* |
|
G |
Кут повороту ковша, 0 |
200,4/200,4* |
|
H |
Макс. висота по шарніру ковша, мм |
4 750/5 550* |
|
I |
Відстань між віссю шарніра і центром передньої осі, мм |
1 206 |
|
J |
Кут розвантаження при повному підйомі ковша, 0 |
59,2 |
|
K |
Висота розвантаження (по зубах ковша), мм |
2 810 |
|
L |
Висота завантаження поверх бортів, мм |
3 280 |
|
M |
Висота до шарніра ковша, мм |
3 520 |
|
N |
Максимальна дальність розвантаження, мм |
1 070 |
|
O |
Мінімальна дальність розвантаження, мм |
620 |
|
P |
Заглиблення ковша, мм |
115 |
|
R |
Кут розвантаження ковша, мм |
45 |
